Однослойный роторный барабан Dryer_drying Equipment_products

Лучшее содержание влаги для пеллета составляет около 12-17%. Наш новый однослойный роторный барабансостоит из горящей плиты и главной ротационной сушилки, которая можетПойдем, чтобы уменьшить влажность с 50% до 10%, и сэкономить около 30% потребляемой энергии, сравнивая старую сушилку. Наша горящая печь подпитывается углем и деревомМатериал, который может сэкономить потребление электроэнергии в значительной степени.

ТОно-однослойные вращающиеся барабанные сушилки Адоты с низкоскоростной изогнутой пластинкой.Смешано с сырью, чтобы достичь сухой работы.

Однослойная барабанная сушилка Tony.остатки, солома, листья, кокосовая оболочка и т. Д.

Однослойная барабанная сушилка Tony используется для сушивой щепки из дерева, опилок или другой биомассы от влаги от 55% до 10%. Чтобы обеспечить выходную емкость.

Тони также имеет двухслойную ротационную барабанную сушилку и трехслойную вращающуюся барабанную сушилку. Тони может поставлять емкость от 1 тонны до 50 тонн в час. Что хорошоПолученные домашними и иностранными клиентами похвалы.

Однослойная барабанная сушилка в основном состоит из следующих частей:

1. Цилиндр: Это основная часть сушилки, которая используется для удержания материала и высушивания его во время процесса вращения.

2. Устройство передачи: В том числе двигатель, редуктор, связь и т. Д., Чтобы обеспечить мощность для вращения цилиндра.

3. Устройство кормления:Используется для равномерного подачи материала для сушки в цилиндре.

4. Разряжение устройства:Чтобы разряжать сушеный материал плавно.

5. Поддержка устройства: Например, поддерживающие колеса, ролики и т. Д., Чтобы поддержать цилиндр и обеспечить его плавную работу.

6. Система отопления: Общие включают печь горячего воздуха, паровой теплообменник и т. Д., Чтобы обеспечить тепло, необходимое для сушки.

7. Индуцированная черновая система: В том числе индуцированный вентилятор, воздухопровод и т. Д., Для сброса влаги и выхлопного газа.

8. Система управления:Используется для управления рабочими параметрами сушилки, таких как температура, скорость, скорость подачи и т. Д.

1. Драмка, часть:

Основным компонентом однослойной барабанной сушилки является барабан. Барабан, как правило, слегка наклоненный цилиндр. Его угол наклона помогает материалу медленно двигаться вперед в барабане, когда барабан вращается. Угол будет спроектирован в соответствии с характеристиками материала и требований к сушке, как правило, около 3-5 градусов. Например, при сушке песка этот угол позволяет песку плавно перемещаться от одного конца барабана к другому.

Внутренняя стена барабана обычно оборудована подъемной пластиной. Подъемная пластина имеет различные формы, такие как тип прямой пластины и тип спирали. Их основная функция - непрерывно поднимать и сбросить материал во время вращения барабана. Например, при сушке зерна подъемная пластина может поднять зерна до определенной высоты, а затем бросить их, чтобы зерна могли быть более полно воздействием горячего воздуха, тем самым повышая эффективность сушки.

2. Система отопления:

Система отопления - это та часть, которая обеспечивает тепло, необходимое для сушки.

Горячий воздух, генерируемый горячим воздушным печью или горелкой, входит в барабан прямо или косвенно. Высокотемпературное пламя, генерируемое горелкой, нагревает воздух, а горячий воздух попадает в барабан под действием вентилятора, чтобы нагреть материал. Этот метод имеет быструю скорость нагрева, но внимание должно быть уделено выбросам и безопасности выхлопного газа сгорания.

3. Система передачи:

Система передачи в основном используется для привода барабана для вращения. Он включает в себя такие компоненты, как двигатель, редуктор, соединение и передача передачи. Двигатель обеспечивает мощность, а восстановитель преобразует высокоскоростное вращение двигателя в низкоскоростную и высокую мощность, подходящую для вращения барабана, и передает мощность в передачу на барабане через связь, так что барабан вращается с определенной скоростью. Например, скорость барабана обычно составляет 3-8 об / мин. Такая скорость может гарантировать, что у материала есть достаточно времени, чтобы связаться с горячим воздухом в барабане, пока плавно движется вперед.

4. Система вентиляции:

Система вентиляции включает в себя воздушную входную и воздушную розетку. Вход воздуха используется для введения свежего горячего воздуха, а выход воздуха используется для сброса влажного выхлопного газа. Вентилятор представляет собой ключевое оборудование системы вентиляции, которое может управлять потоком и скоростью потока горячего воздуха.

После того, как горячий воздух попадает в барабан с воздушного входа, он полностью контактирует с материалом, убирает влагу в материале, становится влажным выхлопным газом и выгружается из выхода воздуха. Конструкция вентиляционной системы должна обеспечить хорошую циркуляцию воздуха в барабане, чтобы процесс сушки мог быть выполнен непрерывно и эффективно.

1. Материал, передающий и падающий:

Материал входит в барабан через кормление. Барабан вращается с определенной скоростью, управляемой устройством передачи. Во время процесса вращения материал постоянно поднимается и разбрызгивается из -за гравитации, чтобы сформировать материальный занавес. Это падающее движение может сделать материал полностью контактом с горячим воздухом, значительно повышая эффективность теплопередачи.

Барабан обычно оснащен подъемной пластиной или копировальной пластиной, которая используется для дальнейшего усиления падения материала, так что материал равномерно распределен в барабане и гарантирует, что каждая часть материала может быть полностью высушена.

2. Генерация и поток горячего воздуха:

Печа с горячим воздухом генерирует высокотемпературный горячий воздух, а горячий воздух попадает в барабан с одного конца барабана под действием индуцированного вентилятора. Температуру и поток горячего воздуха могут быть отрегулированы в соответствии с характеристиками материала и требованиями сушки.

3. Процесс испарения и сушки влаги:

Горячий воздух обменивается нагреванием с материалом в барабане, передает тепло в материал и повышает температуру материала. Влажность в материале постепенно испаряется при высокой температуре с образованием водяного пара.

С непрерывным потоком горячего воздуха и падением материала влага продолжает испаряться, а влажность материала постепенно уменьшается. Когда влажность материала достигает заранее определенного требования сушки, процесс сушки завершается.

Высушенный материал постепенно перемещается к разряжению конца при вращении барабана и сбрасывается из барабана через разрядное устройство.

Однослойный ротационный барабан с однослойным барабаном Tony	Однослойный роторный барабанный барабан Tony на сайте Clicets

Однослойная барабанная сушилка в основном состоит из барабана, приводного устройства, системы отопления и устройства для подачи и разгрузки.

Барабан является основной частью, как правило, цилиндрическая, которая обеспечивает пространство для сушки материала. Внешняя оболочка барабана обычно изготовлена из металлических материалов, таких как нержавеющая сталь, для обеспечения ее твердости и коррозионной стойкости, и может выдерживать определенные температуры и давления.

Приводное устройство используется для вращения барабана, включая компоненты, такие как двигатель, редуктор и цепь трансмиссии или передачу. Двигатель обеспечивает мощность, редуктор регулирует скорость и приводит к тому, что барабан вращается на соответствующей скорости через компоненты передачи.

Система отопления является ключевой частью обеспечения тепла для сушки. Можно использовать различные методы отопления, такие как электрическое отопление, нагрев пара, топливный (газ) нагрев и т. Д.

Устройство кормления и разгрузки включает в себя порт подачи и разгрузочный порт. Порт -порт используется для транспортировки материала для сушки в барабан, а порт разряда используется для разгрузки сушеных материалов.

Эффективность сушки:

Быстрая скорость сушки: для хлопья, полоски, гранулированные материалы с хорошей воздушной проницаемостью, а также некоторые пасты с обезвоженным фильтром после грануляции или стержня, она может быстро удалить влагу для достижения цели сушки. Например, при сушке обработки обезвоженных овощей, китайских кусочков травяной медицины и других материалов операция сушки может быть завершена за относительно короткое время, повышая эффективность производства.

Высокая интенсивность испарения: он может быстро испарить большое количество воды на единицу времени и единичной площади, так что влага в материале быстро превращается в водяной пара и разряжается, обеспечивая эффект сушки материала.

Эффект сушки:

Хорошее качество продукта: поскольку его процесс сушки является относительно нежным, для некоторых чувствительных к температуре и легко поврежденным материалам, он может минимизировать влияние на качество материала, обеспечивая при этом эффект сушки, такие как поддержание эффективных ингредиентов китайских срезов из травяной медицины и питательных компонентов обезвоженных овощей.

Единое распределение горячего воздуха: уникальное устройство распределения воздуха позволяет равномерно проходить через материал, гарантируя, что все части материала нагреваются равномерно, избегая ситуации неполных или чрезмерных местных деталей, что обеспечивает консистенцию качества продукта.

Использование энергии:

Разнообразные энергетические варианты: источник тепла может быть оснащен различными энергетическими формами, такими как пара, тепловое масло, электроэнергию или уголь (нефть). Пользователи могут выбирать недорогую и стабильную энергию в соответствии с фактическими условиями для снижения затрат на энергию.

Экономия энергии с помощью циркуляции воздуха: большая часть воздуха может быть переработана, что снижает потерю тепла, улучшает использование энергии и снижает потребление энергии в процессе сушки.

Работа оборудования:

Регулируемые параметры: Такие параметры, как объем воздуха, температура нагрева, время пребывания материала и скорость подачи, можно отрегулировать в соответствии с потребностями в сушке различных материалов. Операторы могут гибко отрегулировать рабочие параметры оборудования в соответствии с характеристиками требований к материалу и сушки для достижения наилучшего эффекта сушки.

Стабильная и надежная работа: структура оборудования относительно проста, частота отказов во время работы низкая, а стоимость технического обслуживания относительно низкая. Кроме того, оборудование оснащено автоматическими устройствами натяжения и т. Д., Которые могут обеспечить плавную работу ключевых компонентов, таких как сетчатые ремни, и избежать падения цепи, джема цепи, отклонения и т. Д.

Модели с однослойной барабанной сушилкой Tony
Модель	Диаметр цилиндра сушилки (мм)	Длина цилиндра сушилки (мм)	Объем цилиндра сушилки (M³)	Скорость броска （R/мин）	Власть (кВт)	Масса (т)
Hg0.6x6	600	6000	1.7	1-8	3	2.9
Hg0.8x8	800	8000	4	1-8	4	3.5
Hg1x10	1000	10000	7.9	1-8	5.5	6.4
Hg1.2x6	1200	6000	6.8	1-6	5.5	6.7
Hg1.2x8	1200	8000	9	1-6	5.5	8.5
Hg1.2x10	1200	10000	11.3	1-6	7.5	10.7
Hg1.2x12	1200	12000	13.6	1-6	7.5	12.5
Hg1.5x8	1500	8000	14.1	1-5	11	14.8
Hg1.5x10	1500	10000	17.7	1-5	11	16
Hg1.5x12	1500	12000	21.2	1-5	15	17.8
Hg1.5x15	1500	15000	26.5	1-5	15	19.2
Hg1.8x10	1800	10000	25.5	1-5	15	18.1
Hg1.8x12	1800	12000	30.6	1-5	18.5	21
Hg1.8x15	1800	15000	38.2	1-5	18.5	26.3
Hg1.8x18	1800	18000	45.8	1-5	22	31
Hg2.2x12	2200	12000	45.6	1-4	22	31.2
Hg2.2x15	2200	15000	53.2	1-4	30	36.2
Hg2.2x18	2200	18000	68.4	1-4	30	43.3
Hg2.2x20	2200	20000	76	1-4	30	48.8
Hg2.4x15	2400	15000	67.9	1-4	30	43.7
Hg2.4x18	2400	18000	81.4	1-4	37	53
Hg2.4x20	2400	20000	90.5	1-4	37	60.5
Hg2.4x24	2400	24000	108.6	1-4	45	69.8
Hg2.8x18	2800	18000	110.8	1-4	45	71.6

1. Производственные мощности

Низкий расход топлива

Непрерывная операция

Низкая стоимость сушки

2. Возможность сопротивления перегрузки

Сильная обработка обязанности

Цилиндр работает гладко

Сильная надежность

3. Высокая температура

Характеристики сопротивления

Способен использовать

Высокотемпературный горячий воздух для быстрого сухого материала

4. Общая применимость и хорошая однородность

Рабочие параметры сушилки барабана имеют широкий спектр регулировки и легко регулировать, могут получить однородные сушеные продукты

1. Эффективная сушка:

Высокая эффективность теплопередачи: горячий воздух находится непосредственно в контакте с материалом для сушки, что может быстро и эффективно удалять влагу из материала. Горячий воздух течет вокруг материала в барабане, так что тепло полностью переносится в материал, а скорость испарения влаги ускоряется.

Полный материал падает: вращение барабана и настройка внутренней подъемной пластины или копирующей пластины позволяют непрерывно подниматься и разбрызгать материал во время сушки, образуя материальный занавес, который может полностью рухнуть и равномерно контактировать с горячим воздухом, гарантируя, что все части материала могут быть полностью высушены, улучшая универсальность и эффективность сушки.

2. Широкий диапазон приложений:

Различные материалы: подходящие для материалов в различных формах, таких как гранулированный (например, песок, удобрения и т. Д.), Порошок (например, цемент, мука и т. Д.), Блок (такие как руда, уголь и т. Д.) И некоторые материалы с высокой влажностью и высоким содержанием висков.

Широкое применение промышленности: широко используется в горнодобывающей промышленности, химических веществах, строительных материалах, сельском хозяйстве и других отраслях. Например, его можно использовать для сушки руд и шлака в добыче; Его можно использовать для сушки химического сырья в химической промышленности; Его можно использовать для сушильных строительных материалов, таких как песок и цемент в поле строительных материалов; Его можно использовать для сушки зерна и кормить сырье в сельскохозяйственном поле.

3. Простая операция:

Структура относительно проста: она в основном состоит из основных компонентов, таких как ролик, приводное устройство, систему отопления, кормление и устройство разгрузки, без сложной структуры и чрезмерного вспомогательного оборудования, и удобно работать и поддерживать.

4. Высокая степень автоматизации:

Дистанционное управление и мониторинг могут быть реализованы. Оператор должен только установить соответствующие параметры, такие как температура сушки, скорость ролика, время сушки и т. Д., А оборудование может работать автоматически, снижая сложность и интенсивность труда ручной работы.

5. Высокая надежность оборудования:

Компоненты сильны и долговечны: ролик обычно изготовлен из высококачественных металлических материалов, с высокой прочностью и износостойкой и может противостоять трению и весу материала; Ключевые компоненты, такие как приводное устройство и система отопления, также тщательно спроектированы и выбираются для обеспечения стабильной работы оборудования.

6. Стабильная операция:

Во время работы оборудования вращение ролика является стабильным, без серьезной вибрации и шума и может работать непрерывно работать в течение длительного времени, сокращая время простоя, вызванное отказа оборудования.

1. Всемирное применение: Роторная сушилка подходит для сушки различных материалов, таких как опилки, органические вещества и химические материалы.

2. Высокая сушильная способность: Этот тип сушилки обладает высокой сушильной способностью, которая позволяет быстро и эффективно сушить материалы.

3. Стабильная производительность:Роторная сушилка работает стабильно, обеспечивая непрерывную и равномерную сушки.

4. Энергетическая экономия и простая в эксплуатации:Роторная сушилка с низким потреблением, легко работает и обслуживает.

5. Incorporates устройства для воздуха: Сушилка использует устройство для воздуха для вытягивания горячего воздуха из печи с нагреванием воздуха в сушилку, завершая теплообмен с помощью влажного материала.

6. Пластингинг:Использование вала лезвия увеличивает количество раз, когда материал перемешивается, что повышает эффективность.

Основная однослойная ротационная сушилка барабана 1. Рот -барабанная сушилка 2. Файтенс: 1-1,5 т/час (это зависит от клиентов материалов влаги) 3. Высушить корпус с частотой сырья.
	Горячая плита: Построить с рефрактерным кирпичом. 1. Это может использовать уголь или любое сырье биомассы в качестве топлива. 2. Замечание рисунки, покупатель строит его.
Оцинкованный конвейер: Чтобы перенести сырье в барабанную сушилку. 1. Он используется для транспортировки влажной опилки в роторную барабанную сушилку, опционально в соответствии с потребностями клиента. 2. Если клиент выкапывает яму, вам понадобится конвейер ремня с шириной 50 см и длиной 10 метров.Если клиент не выкапывает яму, вам понадобится ремень с шириной 50 см и длиной 8 метров. 3. Ремонный конвейер должен быть оснащен частотным преобразователем для достижения одновременной работы с одной кнопкой с роторной барабанной сушилкой и управления скоростью передачи конвейера ремня, ощущая ток вращающегося барабанного сушилки.
	Воздушный замок 1. Повышение разности давления.Чтобы предотвратить внешний воздух. 2. Контролирование потока материала. 3. Изоляция различных сред. 4. Потеря энергии.
Воздуходувка 1. Вентилятор можно использовать в качестве оборудования. 2. Создание цели переноса материала посредством вращения воздуходувки. 3. Отвращение труда и повышение эффективности производства.
	Циклон 1. Он используется для систематического сбора и распределения пыли. 2. Это работает, создавая кружащее движение, чтобы заставить частицы пыли двигаться к внешним стенам. 3. Разделение пыли и обработка воздуха.
Электрические шкафы 1. Мы используем известные компоненты китайского бренда, и мы также можем выбрать электрические приборы Schneider и Siemens в соответствии с требованиями клиента. Пожалуйста, проконсультируйтесь с Тони, чтобы получить разницу в ценах. 2. Если клиент выбирает переменную частоту двигателя, все компоненты в кабинете электрического управления должны использовать переменную частоту. Пожалуйста, свяжитесь с Тони, чтобы получить разницу в ценах переменного шкафа управления частотой.
	Моторс 1.tony Motors использует бренд Qingdao Shuoobo. 2. Двигатели также могут быть изменены на переменную частоту двигателя в соответствии с потребностями клиента. 3. Пожалуйста, проконсультируйтесь с Тони, чтобы получить разницу в ценах переменной частоты двигателя.

1.Сокрушительный:Сырые материалы для биомассы, такие как дерево или солома, скользят в более мелкие кусочки.

2.Дальнейшее сокружение:Эти кусочки проходят еще один раунд раздавливания для равномерности размера, помогая в смешивании.

3.Сушка:Измельченный материал сушат, чтобы уменьшить содержание влаги примерно до 10-15%.

4.Пелллетинг:Сухой материал прижимается при высоких температурах, чтобы создать плотные гранулы.

5.Охлаждение:Свеже сделанные гранулы охлаждаются до Хардена.

6.Упаковка:Наконец, гранулы упакованы для транспортировки и хранения, в небольших или массовых количествах.

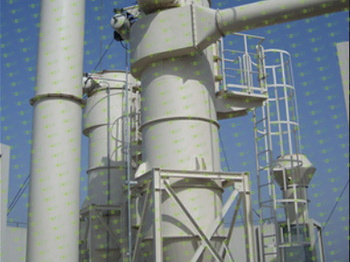

Сумка для коллектора пыли

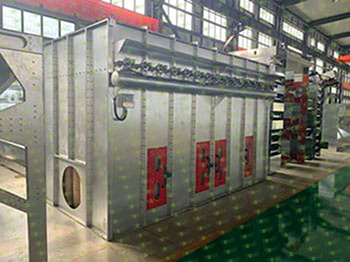

Оцинкованная пульсированная пыль -коллектор

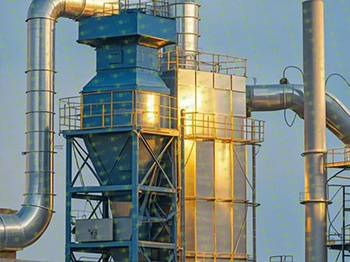

Удаление пыли с брызг

Влажный электростатический осадок

1. Полино для работы с умеренным объемом воздуха, с низкой концентрацией пыли.

2. Структура, физическая фильтрация.

3. Техническое обслуживание сложно, и сумку нужно регулярно чистить.

4. Высокая устойчивость к удалению пыли.

1. Он более подходит для борьбы с большим объемом воздуха, высокой концентрацией пыли и сложными свойствами пыли.

2. Аувтоматический механизм клиренса.

3. Гальванизированный материал, нелегкий в коррозионном повреждении.

4. Выполнен температурой газа.

1. Удаление водной аэрозольной пыли подходит для высокого давления и процесса охлаждения

2. Небольшое сопротивление, легко эксплуатировать

3. Немного большего объема

4. Большое потребление воды, энергопотребление

1. Влажный электростатический Precipitatoris Использование эффекта ионизации

2. Стальная конструкция нелегко повредить

3. Подходит для крупномасштабных проектов, тем больше объем обработанного газа, тем более очевидно ее экономическая роль

4. Требуется высокая точность установки

Рабочий процесс однослойной барабанной сушилки, как правило, выглядит следующим образом:

1. Подготовка материала:

Транспортировка материала: мокрый материал, который должен быть высушен, доставляется в кормление однослойного барабанного сушилки через конвейер ленты, лифт ведра или другое оборудование для трудоустройства.

2. Нагревание и сушка:

Поставка источника тепла: источником тепла однослойной барабанной сушилки может быть горячий воздух, дымовой газ, пара и т. Д. Источником тепла генерируется устройством сгорания, теплообменником или другим оборудованием для отопления и транспортируется в внутреннюю часть сушилки.

3. Материал поворота:

Функция подъемной пластины: внутренняя стена однослойного барабана обычно оборудована подъемной пластиной. Когда барабан вращается, подъемная пластина непрерывно поднимает и рассеивает материал, так что материал образует однородную занавеску материала в барабане, увеличивая область контакта между материалом и горячим воздухом и улучшая скорость сушки.

4. осушиление:

Ориентирование: влага в материале превращается в водяной пары после нагрева, а водяной пары сбрасывается из воздушного выхода однослойного барабана с потоком горячего воздуха. Чтобы гарантировать, что влага может быть сглажена плавно, сушилка обычно оснащена вентиляционной системой, включая вентиляторы, воздуховоды и другое оборудование для обеспечения достаточного количества вентиляции и давления выхлопа.

5. Осушиление:

Завершена сушка: когда влага в материале достигает требования к установлению сушки, процесс сушки заканчивается.

1. Управление вводом и скоростью ввода и выходе, обеспечить равномерную и стабильную влагу в сушеных опилках.

2. Экспозиция, защищенная от функции для предотвращения пожара и взрыва.

3. Перерабатывающая способность обработки и высокая теплоэффективность. Эффективность тепла может достигать 60%.

4. Барабан с теплоизоляционной платой, тепловой эффективность теплоизоляции составляет более 70%, а эффективность тепла увеличивается более чем на 50%.

5. Специальная конструкция платы может увеличить касательную площадь между доской и влажными опилками, поэтому может сократить время сушки.

6. После сушки основного барабана конечный воздушный поток снова высохнет, с одной стороны, эффективность сушки может быть улучшена, а с другой стороны, излучение горячего выхлопного газа может быть уменьшено.

7. С помощью системы сбора пыли он может собирать пыль и большую защиту окружающей среды.

8. В горячей плите установит брандмауэр, поэтому может предотвратить огонь в сушилку для барабана.

9. В электрическом шкафу управления ввод и выходной температурой, поэтому в соответствии с температурой для контроля времени сушки, а затем контролировать влагу окончательного высушенного опилка.
