Кратко въведение в проекта:

1.Продукт: Линия за мокри пелети от слама

2.Капацитет: 10,5-12 T/час

3.ТОНИ Марка 10,5-12 тона / час Процес на линия за пелети за мокра слама

4. Основна машина: сламорезачка, чукова мелница, сушилня с ротационен барабан, машина за пелети TONY TYJ860-Ⅲ-250KW, охладител за пелети, опаковъчна машина и лентови транспортьори

5. Обща мощност: около 1680 kw

6.Необходима област: Около  ㎡  L: M  W: M  H: M

Оформление на проекта за клиента:

3D фигура 3

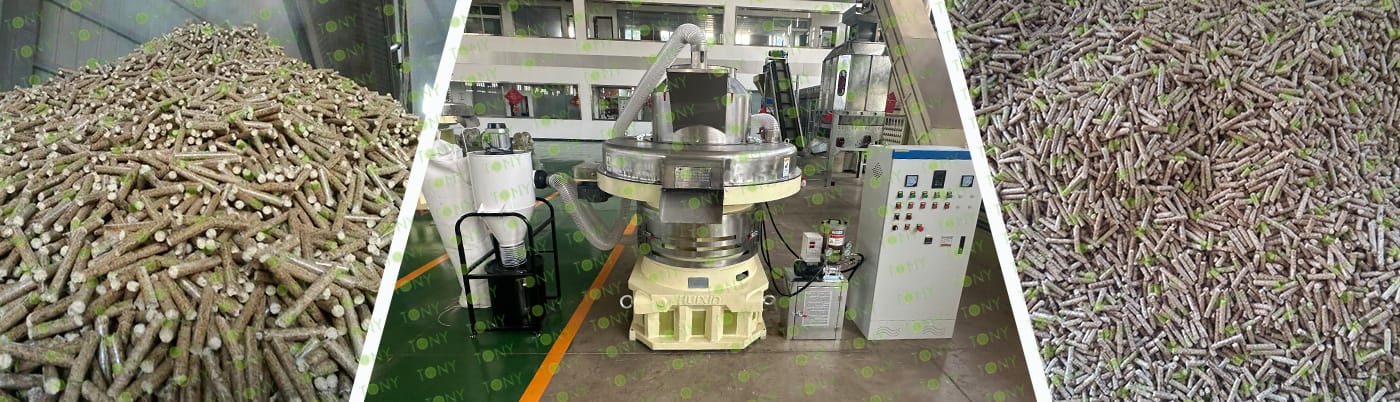

Снимки на суровини + снимки на машина за пелети

1. Принципът на работа на мокро оборудване за обработка на пелети от биомаса от слама

Оборудването за обработка на пелети от биомаса от мокра слама превръща мократа слама (като царевична слама и пшенична слама) в пелетно гориво от биомаса с правилна форма с висока плътност чрез серия от физически процеси. Този процес разчита на механична екструзия и естественото свързване на лигнин, което елиминира необходимостта от допълнителни лепила. Процесът на обработка на пелети от мокра сламена биомаса може да се обобщи, както следва: предварителна обработка на суровината (раздробяване, пулверизация, сушене) → формоване чрез екструдиране → последваща обработка. Тъй като суровината е "мокра слама" (обикновено със съдържание на влага 10%-15%), е необходимо дълбоко сушене. Вместо това, процесът се фокусира върху уплътняване на материала чрез механични сили и използване на топлината, генерирана по време на обработката, за да се активират свързващите свойства на лигнина, като в крайна сметка се образуват стабилни пелети.

2. Характеристики на мокро оборудване за обработка на пелети от биомаса от слама

(1) Зъбно задвижване, силна сила на екструдиране:Голямата задвижваща система осигурява силна екструзионна сила, за да гарантира плътността и качеството на пелетите.

(2) Ниска консумация на енергия, висока мощност:Дизайнът на оборудването се фокусира върху енергийната ефективност и може да постигне по-висока производителност с по-ниска консумация на енергия.

(3) Лесен за работа:Оборудването за обработка на пелети от биомаса обикновено има прост и лесен за разбиране интерфейс и процес, който е удобен за работа от работниците.

(4) Силна адаптивност:Може да се адаптира към различни видове и форми на суровини от захарна тръстика.

(5) Лесна поддръжка:Дизайнът на структурата на оборудването взема предвид удобството на ежедневната поддръжка, като лесна подмяна на износващите се части.

(6) Висока безопасност:В дизайна на оборудването са включени различни мерки за безопасност, като например устройства за предотвратяване на навлизането на твърди предмети като метал, бутони за аварийно спиране и др.

3. Сценарии на приложение на оборудване за обработка на пелети от биомаса от мокра слама

(1) Промишлено котелно гориво

Цели на приложение: Промишлени предприятия, които изискват стабилен източник на топлина, като текстилни фабрики, фабрики за хартия, хранително-вкусови предприятия и химически заводи (такива предприятия традиционно разчитат на котли, работещи с въглища, което оказва голям натиск върху опазването на околната среда).

(2) Гражданско чисто отопление/готвене

Цели на приложението: Отопление през зимата, домашно готвене и децентрализирани енергийни нужди на малки места като жилища и селски къщи.

(3) Производство/когенерация на електроенергия от биомаса

Цели на приложение: Малки и средни електроцентрали на биомаса (инсталирана мощност 10-30MW), проекти за когенерация в индустриални паркове (осигуряване на електричество и пара за парка).

(4) Спомагателни в земеделието и животновъдството

Цели на приложение: Предприятия за производство на органични торове, бази за засаждане на цветя и разсад.

2.Снимки

TONY Brand 10.5-12 TPH Wet Straw Line може да преработва мокра слама и различни материали от биомаса, свързани със селскостопански отпадъци, в пелети от биомаса. Преработката на слама в пелети от биомаса има широк спектър от приложения. Като гориво: горивото от пелети от слама може да се използва като котелно гориво за електроцентрали, промишлени котли, гражданско отопление и други области. Неговата калоричност е подобна на въглищата, но цената е по-ниска, а процесът на изгаряне произвежда по-малко замърсители, е по-екологично гориво. Като фураж: Пелетите от слама, обработени чрез машинна обработка на пелети от слама, могат да се използват като фураж за добитък. Този метод може да използва пълноценно сламата от реколтата, да намали разходите за фураж и също така да помогне за решаването на проблема с изхвърлянето на сламата. Тези употреби могат не само да използват ефективно селскостопанските отпадъци, да намалят замърсяването на околната среда, но също така да създадат икономически ползи и да насърчат устойчивото развитие на селското стопанство.

1. Капацитет: 10,5-12 тона/час

2. Суровини: Мокра слама, включително мокра царевична слама, мокра пшенична слама, мокра памучна слама, мокра ленена слама, мокра слама от цвекло и друга селскостопанска слама

3. Влага: около 30-35%

4. Приложение: Всички видове материали за биомаса, подходящи за производство на пелети.

Подходящи клиенти: компании за зелена енергия, селскостопански кооперации и малки отделения за обработка на селските райони, които имат готов достъп до мокра слама и свързани селскостопански остатъци.

5. Пазари на готово пелети: големи електроцентрали, битови отоплителни системи в селски и крайградски райони, промишлени отоплителни съоръжения в селските промишления, базирани в селските райони, приложенията за горене на топлинното изгаряне в местните производствени единици, отоплителните системи в селските училища и читалищата, котлите в малки селски предприятия и стойки в селските образователни институции.

3.Снимки

снимка

Снимки на суровини-завършен продукт

1. Име на проекта: производствена линия на мокра слама

2. Суровина: Бали от влажна слама

3. Съдържание на влага в суровината: 30-35%

4. Капацитет: 10,5-12 TPH

5. Процес: Процес на смилане - Процес на фино раздробяване - Процес на сушене - Процес на пелетизиране - Процес на охлаждане - Процес на опаковане

6. Основно оборудване: сламорезачка -TPX2000-90kw, ефективна чукова мелница - TFD75*160-160kw, въртяща се барабанна сушилня-1,8*24m, машина за пелети TONY-TYJ860-III-250kw, охладител за поцинковани пелети, машина за пакетиране на тонове и лентови транспортьори

4.Снимки

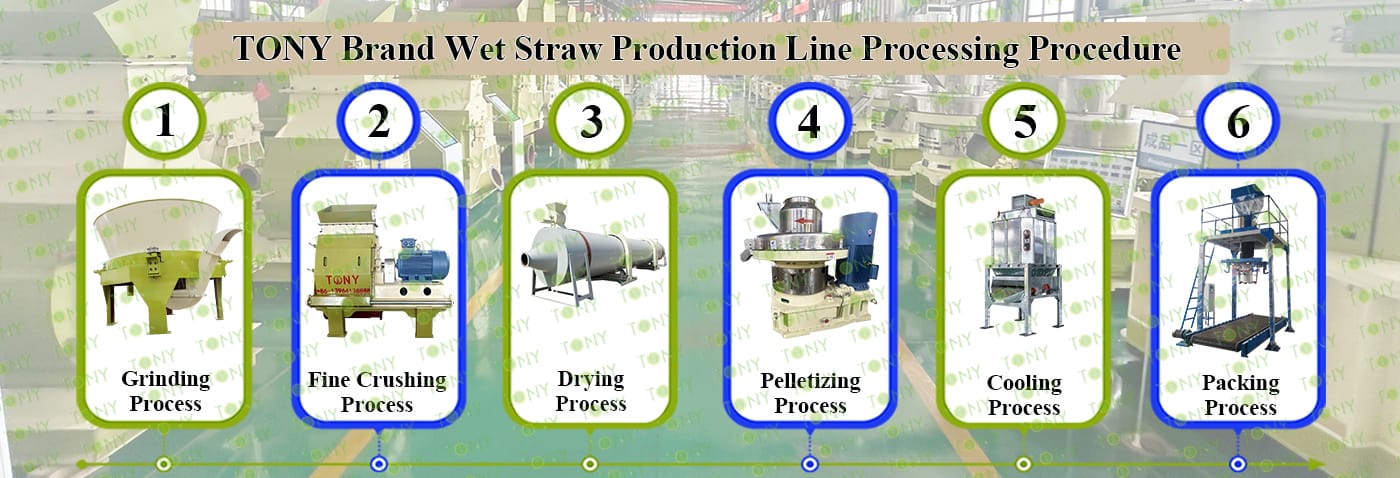

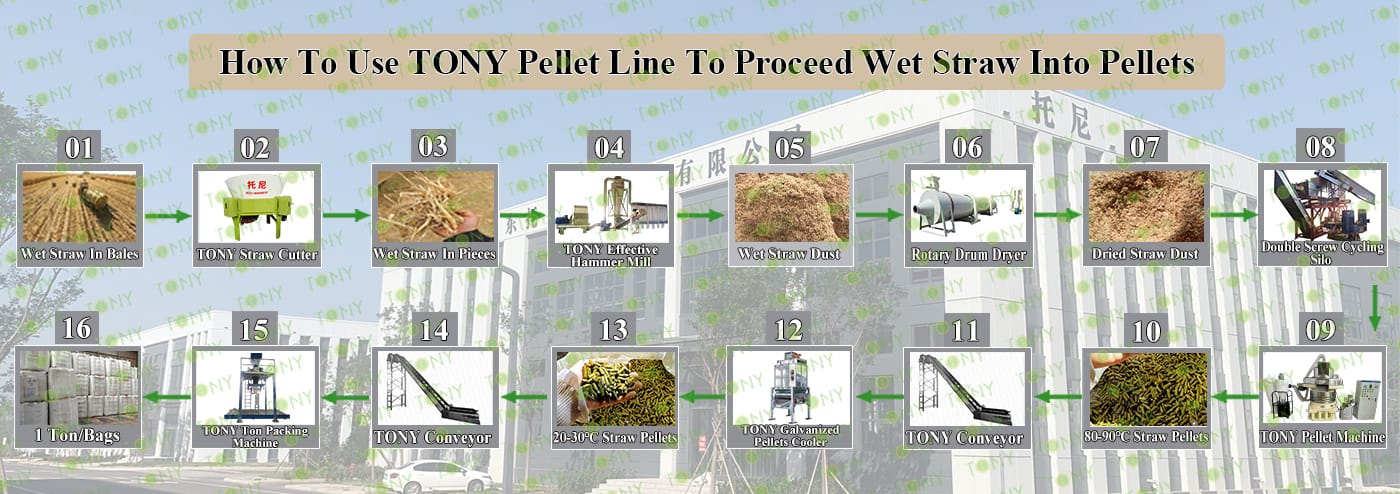

Блок-схема 1

диаграма на потока.

5.Снимки

Суровини + диаграма на частиците

Диаграма частица + машина

3D фигура Фигура 1-дължина и ширина

3D Фигура Фигура 2-Висока

3D фигура Фигура 3

5.1 Снимки

Диаграма на машина за ротационно рязане TPX2000-90kw

Със снимки на суровини-завършен продукт

1. ПРОЦЕС НА РАЗГЛЕЖДАНЕ:

A. Процесът се използва главно за смилане на мокра слама с диаметър до 1,8 m на парчета мокра слама. Ротационният режим на рязане на външната верига на зъбното колело, ротационното режещо роторно острие е остро, а типовете остриета са различни, които могат да се въртят, за да се режат различни бали слама с различни диаметри, различни дебелини, различни дължини и различно съдържание на вода

Сламорезачка на марката B.TONY TPX2000-90kw модели *3 комплекта

C. Капацитет: 3-4 тона/час/комплект

Основни части:

(1) Новата сламорезачка на Тони

(2) Увеличен грамофон

(3) Ротационна режеща система

(4) Задвижваща система

(5) Електрически шкаф.

5.2 Снимки

Високоефективна трошачка

Диаграма на лентови стърготини

2. ФИНА РАЗЛИЧАНЕ:

А. Процесът се използва главно за разбиване на 60-70 мм мокра слама в 8-14 мм мокър сламен прах.

B.TONY ефективна чукова мелница TFD75*160-160kw *2 комплекта.

C. Капацитет: 10-12 тона/час.

Основни части:

(1) Ефективна чукова мелница TONY

(2) Колекционер на поцинковане на прах.

(3) вентилатор за конвектиране на дървени стърготини.

(4) Циклон с въздушен алек.

(5) Електрически шкаф.

5.3 Снимки

3. Процес на разглеждане:

A. Този процес се използва главно за изсушаване на праха от слама от 30-35% до 10-15%.  B.Капацитет: 10,5-12 тона/час.

C.TONY използва 2 комплекта 1,8*24m въртяща се барабанна сушилня за този процес, горещата печка TONY е направена от тиган от огнеупорни тухли, обвивка с H стоманена плоча като рамка.   Вътре има 3 слоя противопожарно устройство, което може ефективно да предотврати навлизането на огъня в сушилнята. Клиентите могат да изберат да използват отпадъчна дървесина, пелети от биомаса, природен газ и др. като гориво за пещта с горещ въздух

Сушилнята TONY използва спираловиден тръбен материал и не се деформира лесно. За разлика от други производители със заваряване на железни плочи, много лесно се деформира.

Основни части:

(1) Основно тяло на ротационния барабан на Тони (редуциращи с двигатели и пипчета)

(2) Горещата печка на TONY.

(3) вентилатор+циклон с въздушен алек.

5.4 Снимки

Комплект машина за пелети от четири части със суровини, схема за пелети

4. ПОЛЕТИЗАЦИЯ:

A. Този процес се използва главно за продукти с пелети с φ6-8mm.

Машина за пелети с вертикален пръстен на марката B.TONY TYJ860-Ⅲ-250kw *3 комплекта

C. Капацитет: 10,5-12 тона/час.

Силозът за циклиране с двоен винт D. се добавя над машината за пелети, което има предимствата на спестяване на място, спестяване на труд, интелигентно контролиране на скоростта на подаване, не е лесно да се блокира материала и подобряване на ефективността на производството.

Основни части:

(1) Нова машина за пелети с вертикален пръстен на TONY.

(2) Циклони и чанти Колектори за прах.

(3) Автоматична система за смазване на лагерите.

(4) Електрически шкафове.

За повече подробности и информация за оборудването можете да се свържете с ТОНИ

5.5 Снимки

Галванизиран охладител + диаграма на частиците

5. Процес на охлаждане:

А. Този процес се използва главно за охлаждане на пелети от 80-90 ℃ до 20-30 ℃

Поцинкован охладител за пелети марка B.TONY*1 комплект

C.Капацитет: 10,5-12 тона/час.

Основни части:

(1) Новият охладителен сепаратор за поцинковани пелети на TONY с вибриращо сито.

(2) Циклони и чанти Колектори за прах.

(3) вентилатор.

(4) Свържете тръбите.

5.6 Снимки

Тон чартърен полет

6. Процес на опаковане:

A. Този процес се използва главно за опаковане на пелети в 1 тон/торби.

B.TONY марка опаковъчна машина за тонове*1 комплект                                                                                           C.Капацитет: 10,5-12 тона/час.

Основни части:

(1) Машина за опаковане на тонове TONY

(2) Система за измерване на електронна платформа

(3) Автоматични функции за корекция на тара, нула и спад

(4) Системата за хранене включва бързи, средни и бавни скорости на подаване, за да гарантира точност на измерване

6.Снимки

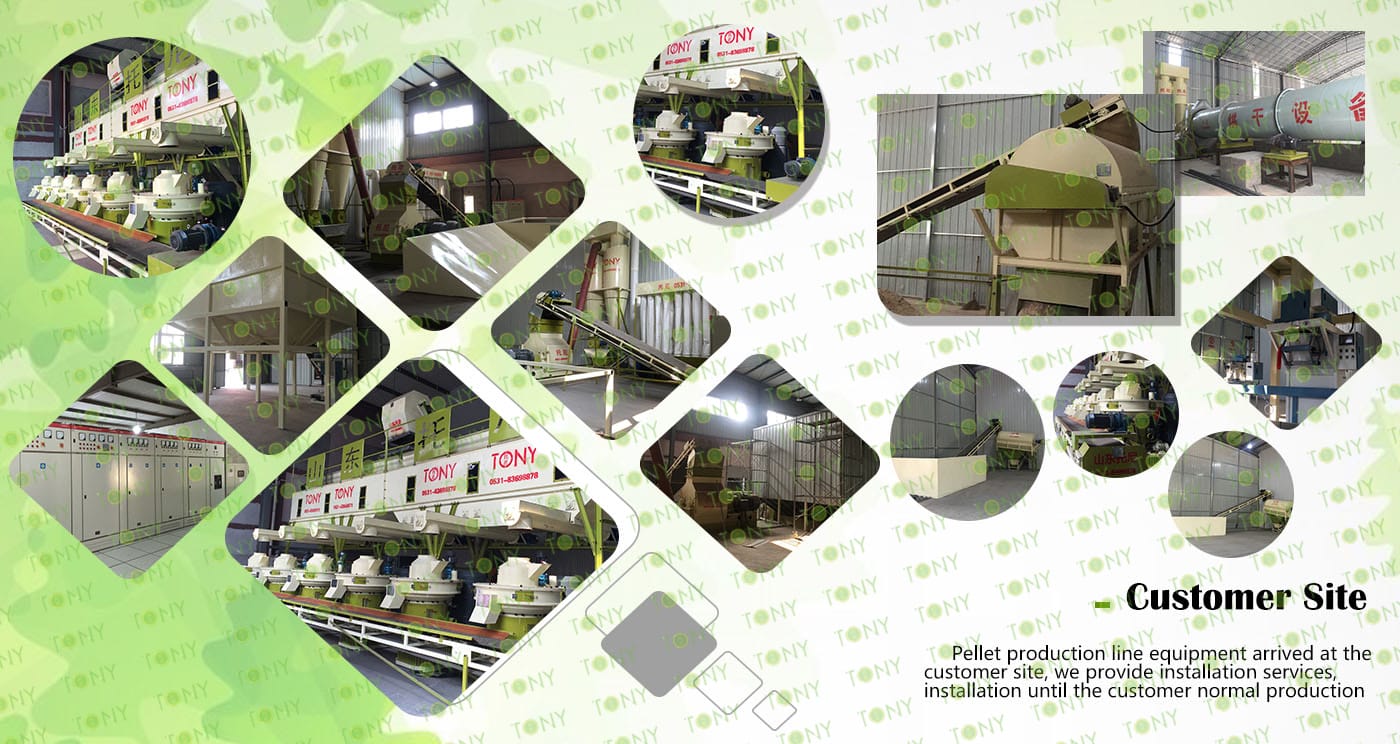

Диаграма на производствения случай на клиента

7.Снимки

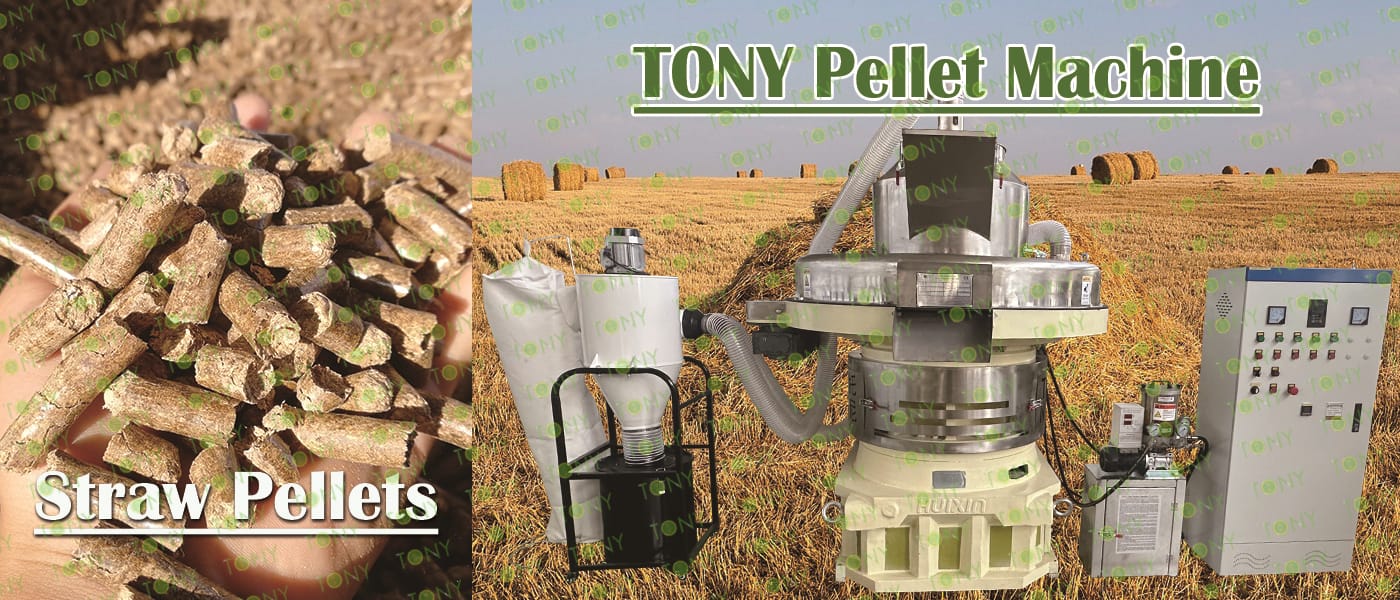

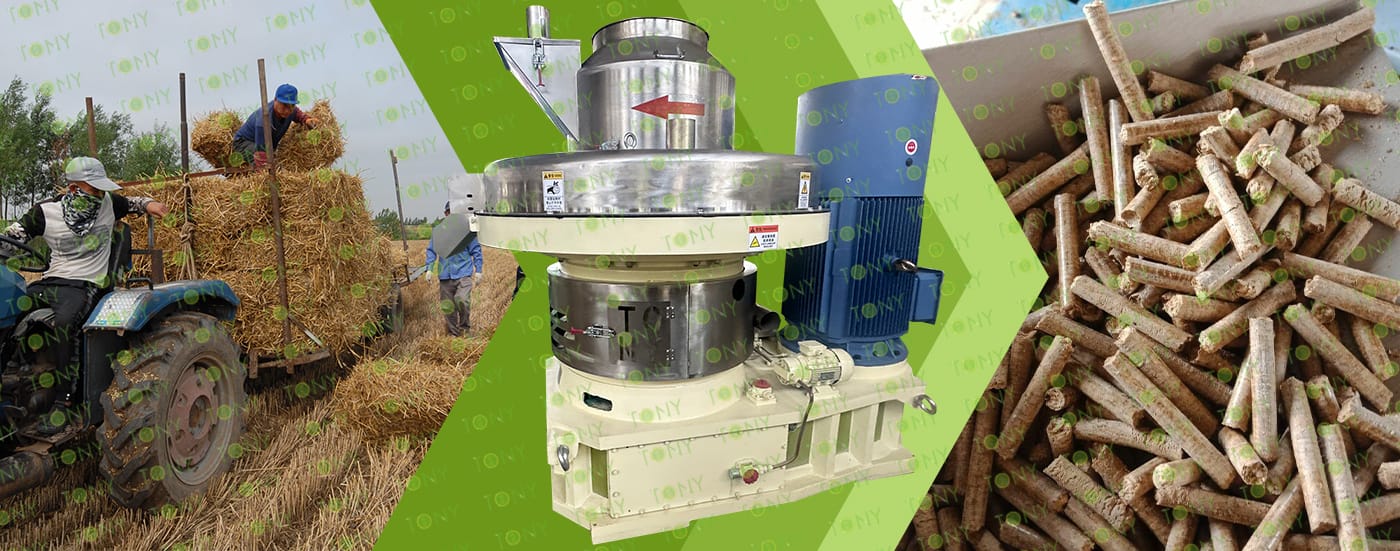

Фигура Пелетна машина за бали слама + пелети

Изчерпателните предимства на проекта за преработка на пелети от сламена биомаса

1. Ефективно рециклиране на ресурси:Преобразувайте „отпадъка“ в „съкровище“, повишавайки стойността на сламата

Основното предимство на оборудването е в решаването на проблема с използването на ресурсите за слама. Той превръща селскостопанските отпадъци в продаваеми енергийни продукти.

2. Значителни предимства в разходите:Намалете енергийните и оперативните разходи

Независимо дали в края на производството или в края на употребата, пелетното гориво, обработвано от оборудването, има очевидни предимства в разходите. В същото време експлоатационните разходи на оборудването могат да се контролират.

3. Опазване на околната среда и съвместимост на политиката:Съобразете се с ориентацията за зелено развитие и се насладете на ползите от политиката

Производството и приложението на оборудването напълно отговарят на текущите политики за опазване на околната среда, носейки допълнителни ползи за потребителите.

4. Лесно съхранение и транспортиране на продуктите:Решете физическите проблеми на "разпръсната, лека и мокра" слама

Обработеното от оборудването пелетно гориво има физически свойства, далеч по-добри от насипната слама, което значително намалява трудността при съхранение и транспортиране.

8.Снимки

Карта на слама плюс карта на частици

Основните предимства на пелетите от слама включват опазване на околната среда, икономичност и устойчивост. Като гориво от биомаса, пелетите от слама предлагат многобройни предимства, особено по отношение на ползите за околната среда и икономиката.

Първо, пелетите от слама предлагат значителни екологични предимства. Сламата е възобновяем ресурс, получен от селскостопански отпадъци. Използването на пелети от слама може да намали зависимостта от изкопаеми горива и емисиите на парникови газове. Освен това пепелта, получена по време на изгарянето на пелети от слама, може да се използва като висококачествен органичен тор, което допълнително насърчава устойчивото развитие на селското стопанство.

Второ, пелетите от слама предлагат икономически предимства. Пелетите от слама са сравнително достъпни, струват приблизително 700 до 800 юана на тон, по-ниски от цената на традиционните въглища. Това прави пелетите от слама конкурентоспособни на пазара на горива, особено в днешния свят на растящи енергийни разходи, като предлагат по-икономична алтернатива.

И накрая, пелетите от слама предлагат предимства по отношение на устойчивостта. Като култура с кратък цикъл на растеж и източник на селскостопански и горски отпадъци, пелетите от слама могат да бъдат доставени в стабилни, дългосрочни доставки, което спомага за намаляване на зависимостта от ограничени ресурси и насърчава развитието на кръгова икономика.

9.Снимки

Зелена Земя + Суровини + Карта на частиците
