Кратко въведение в проекта:

1.Продукт: Линия за мокри пелети от слама

2.Капацитет: 3,5-4 т/час

3.TONY Марка 3,5-4 тона/час Процес на линия за пелети за мокра слама

4. Основна машина: сламорезачка, чукова мелница, сушилня с ротационен барабан, машина за пелети TONY TYJ860-Ⅲ-250KW, охладител за пелети, опаковъчна машина и лентови транспортьори

5. Обща мощност: Около 585 kw

6.Необходима област: Около  ㎡  L: M  W: M  H: M

Оформление на проекта за клиента:

3D фигура 3

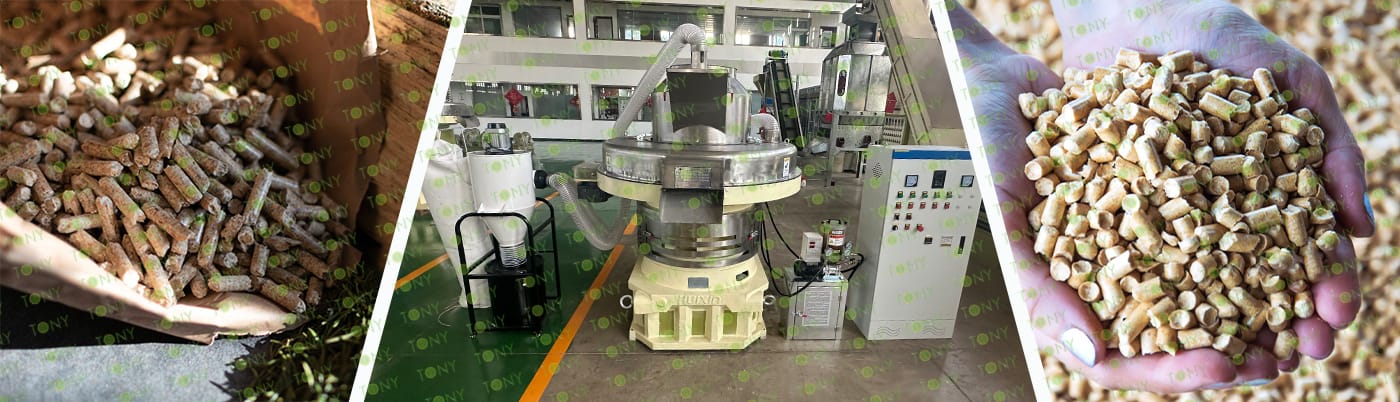

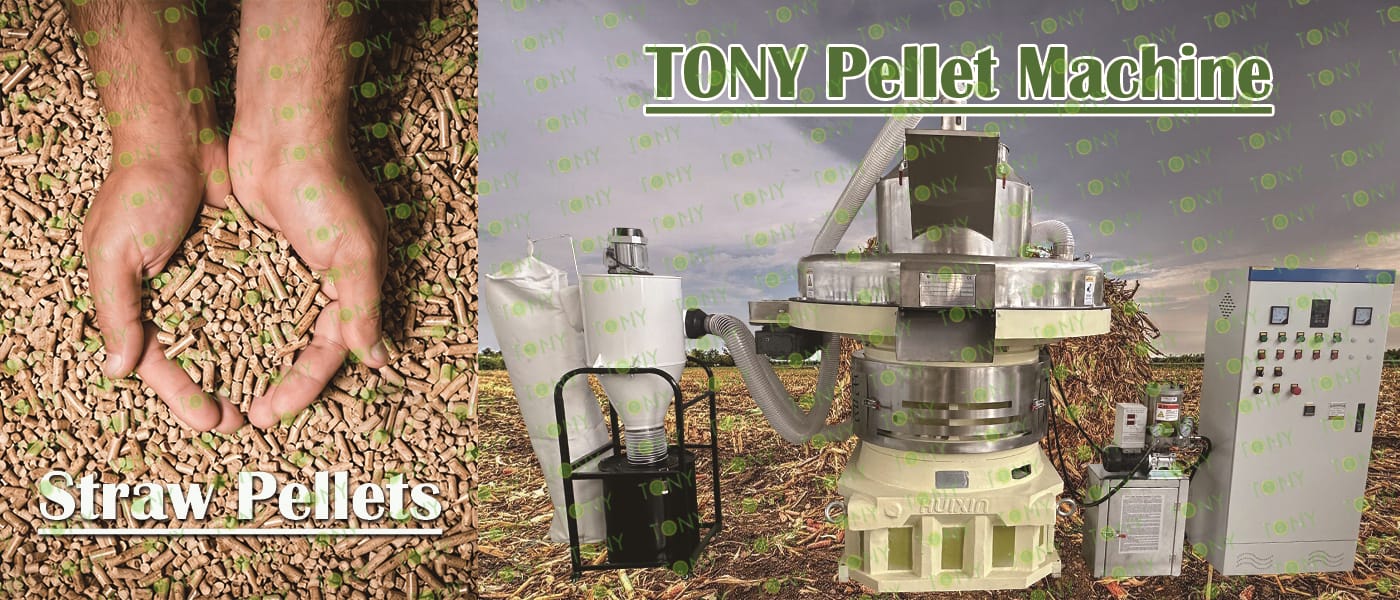

Снимки на суровини + снимки на машина за пелети

1. Принципът на работа на мокро оборудване за обработка на пелети от биомаса от слама

Основният принцип на оборудването за обработка на пелети от мокра слама (като машини за пелети от дървесни стърготини) е да преобразува суровината от биомаса в гориво за пелети с висока плътност чрез механично компресиране. Основният процес включва три стъпки: предварителна обработка на суровината (раздробяване, пулверизиране и сушене), механично компресиране и обработка на крайния продукт (охлаждане и опаковане). Например, в машина за пелети с пръстеновидна матрица, моторът е свързан към редуктор чрез съединител, задвижвайки пръстеновидната матрица. Суровината навлиза в зоната на компресия под действието на гравитацията, където компресионните ролки изстискват материала в отворите на пръстеновидната матрица. След като пелетите се оформят в матрицата, те се нарязват на пелети с фиксирана дължина от нож.

2. Характеристики на оборудването за обработка на пелети от мокра сламена биомаса

1. Силна адаптивност към суровини, способни да обработват различни видове биомаса.

Широка гама от приложими суровини: Суровините включват дървесина (дървени трупи, дървени стърготини, стърготини), култури (слама, оризови люспи, царевични кочани, захарна тръстика), тревисти растения (тръстика, трева, бамбук) и черупки от ядки (фъстъчени черупки, палмови влакна). Чрез регулиране на параметрите на раздробяване и смилане, системата може да се адаптира към суровини с различна твърдост и съдържание на влакна (например твърдата дървесина изисква по-силен капацитет на раздробяване, докато сламата изисква контрол на размера на частиците, за да се предотврати агломерация). Има ясни изисквания за предварителна обработка на суровината: съдържанието на влага в суровината трябва да се контролира между 10% и 15% (твърде високото съдържание на влага ще причини запушване на лепкавия материал и твърде ниско съдържание на влага ще доведе до недостатъчна якост на частиците), а размерът на частиците обикновено се изисква да бъде между 4 и 14 mm. Следователно системата на оборудването обикновено включва модули за сушене и пресяване, за да се гарантира, че суровините отговарят на стандартите.

2. Основното оборудване приема модулен дизайн за постигане на непрекъснато производство.

Модулна конфигурация: Типичната производствена линия се състои от „оборудване за раздробяване → оборудване за раздробяване (фино смилане) → оборудване за сушене (сушене) → оборудване за гранулиране (гранулиране) → оборудване за охлаждане (охлаждане) → оборудване за пресяване (сортиране) → оборудване за опаковане“. Всеки модул може гъвкаво да се увеличава или намалява според изискванията за производствен капацитет (например, когато производствената линия е малка, някои спомагателни съоръжения могат да бъдат пропуснати).

 Непрекъсната работа: Чрез свързването на оборудване като транспортни ленти и шнекови транспортьори се постига автоматизирано непрекъснато производство от въвеждане на суровини до извеждане на готов продукт.

3. Сценарии на приложение на оборудване за обработка на пелети от биомаса от мокра слама

Производство на гориво от биомаса: Оборудването за обработка на пелети от слама превръща сламата от посевите в пелети от биомаса. Тези пелети могат да се използват в камини, котли, газификатори и електроцентрали на биомаса като нисковъглеродна, екологична алтернатива на традиционните въглища.

Производство на фураж: Машините за пелети за фураж от слама могат да компресират фуражни съставки като царевична слама, соево брашно, брашно от памучно семе и разни брашна, както и сламени материали от биомаса като памукови стъбла, соеви стъбла, дървени стърготини и дървесен чипс. Това не само подобрява вкуса и смилаемостта на фуража, но също така ефективно убива бактериите във фуража, намалявайки риска от болести по животните.

2.Снимки

TONY Brand 3.5-4 TPH Wet Straw Line може да преработва мокра слама и различни материали от биомаса, свързани със селскостопански отпадъци, в пелети от биомаса. Преработката на слама в пелети от биомаса има широк спектър от приложения. Като гориво: горивото от пелети от слама може да се използва като котелно гориво за електроцентрали, промишлени котли, гражданско отопление и други области. Неговата калоричност е подобна на въглищата, но цената е по-ниска, а процесът на изгаряне произвежда по-малко замърсители, е по-екологично гориво. Като фураж: Пелетите от слама, обработени чрез машинна обработка на пелети от слама, могат да се използват като фураж за добитък. Този метод може да използва пълноценно сламата от реколтата, да намали разходите за фураж и също така да помогне за решаването на проблема с изхвърлянето на сламата. Тези употреби могат не само да използват ефективно селскостопанските отпадъци, да намалят замърсяването на околната среда, но също така да създадат икономически ползи и да насърчат устойчивото развитие на селското стопанство.

1. Капацитет: 3,5-4 тона/час

2. Суровини: Мокра слама, включително мокра царевична слама, мокра пшенична слама, мокра памучна слама, мокра ленена слама, мокра слама от цвекло и друга селскостопанска слама

3. Влага: около 30-35%

4. Приложение: Всички видове материали за биомаса, подходящи за производство на пелети.

Подходящи клиенти: компании за зелена енергия, селскостопански кооперации и малки отделения за обработка на селските райони, които имат готов достъп до мокра слама и свързани селскостопански остатъци.

5. Пазари на готово пелети: големи електроцентрали, битови отоплителни системи в селски и крайградски райони, промишлени отоплителни съоръжения в селските промишления, базирани в селските райони, приложенията за горене на топлинното изгаряне в местните производствени единици, отоплителните системи в селските училища и читалищата, котлите в малки селски предприятия и стойки в селските образователни институции.

3.Снимки

снимка

Снимки на суровини-завършен продукт

1. Име на проекта: производствена линия на мокра слама

2. Суровина: Бали от влажна слама

3. Съдържание на влага в суровината: 30-35%

4. Капацитет: 3,5-4 TPH

5. Процес: Процес на смилане - Процес на фино раздробяване - Процес на сушене - Процес на пелетизиране - Процес на охлаждане - Процес на опаковане

6. Основно оборудване: сламорезачка -TPX2500-110kw, ефективна чукова мелница-TFD75*100-110kw, въртяща се барабанна сушилня-1,8*18m, машина за пелети TONY-TYJ860-III-250kw, охладител за поцинковани пелети, полуавтоматична машина за опаковане и лентови транспортьори

4.Снимки

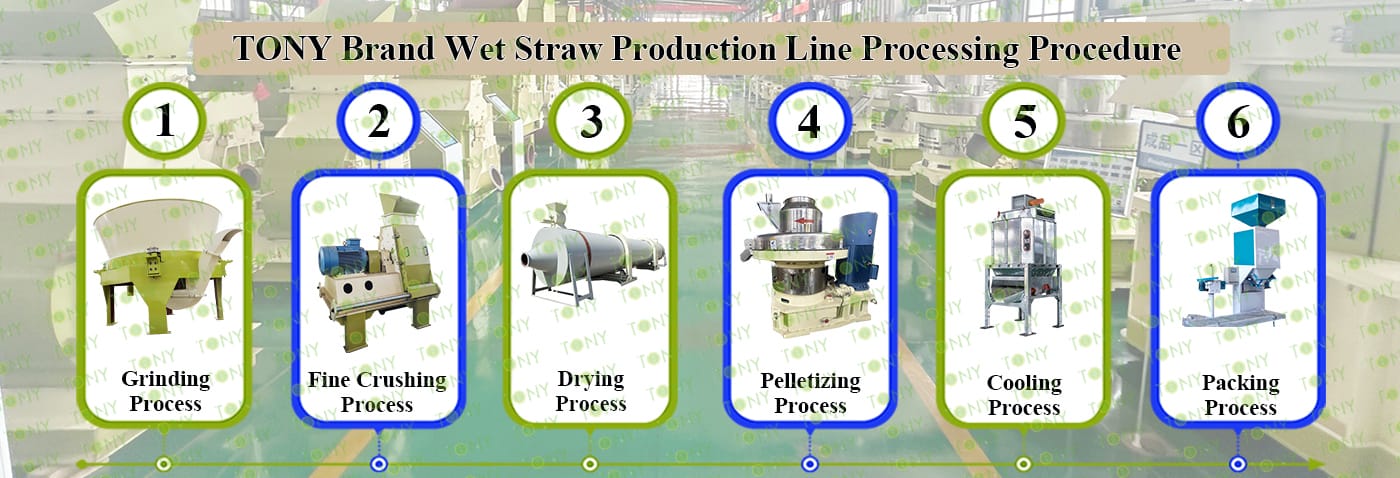

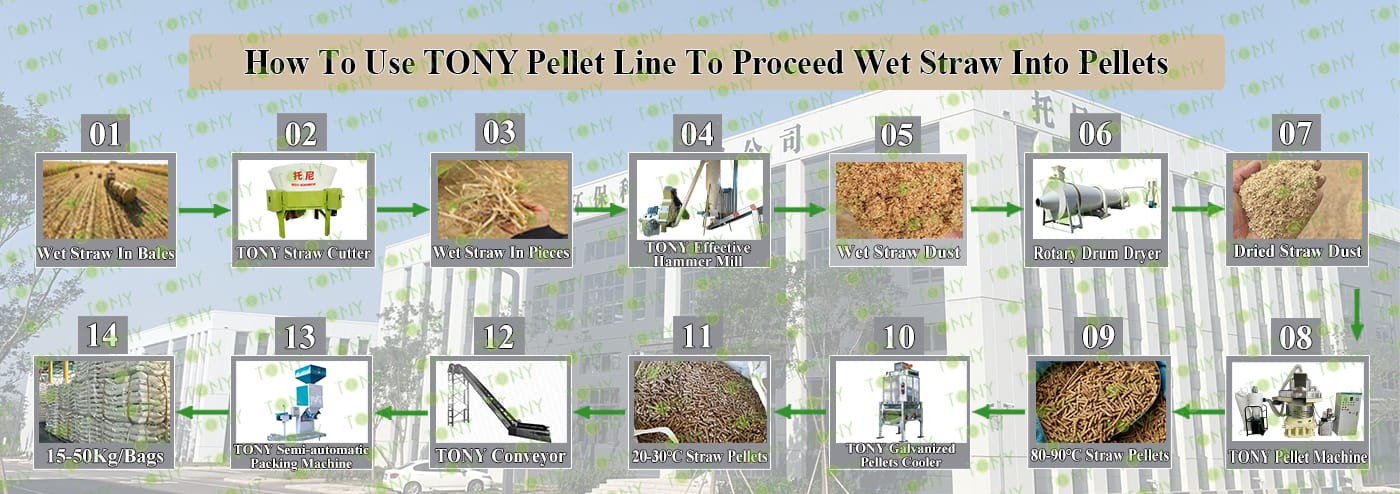

Блок-схема 1

диаграма на потока.

5.Снимки

Суровини + диаграма на частиците

Диаграма частица + машина

3D фигура Фигура 1-дължина и ширина

3D Фигура Фигура 2-Висока

3D фигура Фигура 3

5.1 Снимки

Диаграма на машина за ротационно рязане TPX2500-110kw

Със снимки на суровини-завършен продукт

1. ПРОЦЕС НА РАЗГЛЕЖДАНЕ:

A. Процесът се използва главно за смилане на мокра слама с диаметър до 2,2 м на парчета мокра слама. Ротационният режим на рязане на външната верига на зъбното колело, ротационното режещо роторно острие е остро, а типовете остриета са различни, които могат да се въртят, за да се режат различни бали слама с различни диаметри, различни дебелини, различни дължини и различно съдържание на вода

Сламорезачка на марката B.TONY TPX2500-110kw модели *1 комплект

C.Капацитет: 4-5 тона/час/комплект

Основни части:

(1) Новата сламорезачка на Тони

(2) Увеличен грамофон

(3) Ротационна режеща система

(4) Задвижваща система

(5) Електрически шкаф.

5.2 Снимки

Високоефективна трошачка

Диаграма на лентови стърготини

2. Фин Процес на смачкване:

А. Процесът се използва главно за разбиване на 60-70 мм мокра слама в 8-14 мм мокър сламен прах.

B.TONY ефективна чукова мелница TFD75*100-110kw *1 комплект.

C. Капацитет: 3,5-4 тона/час.

Основни части:

(1) Ефективна чукова мелница TONY

(2) Колекционер на поцинковане на прах.

(3) вентилатор за конвектиране на дървени стърготини.

(4) Циклон с въздушен алек.

(5) Електрически шкаф.

5.3 Снимки

Сушилня

Диаграма на лентови стърготини

3. Процес на разглеждане:

A. Този процес се използва главно за изсушаване на праха от слама от 30-35% до 10-15%.  B.Капацитет: 3,5-4 тона/час.

C.TONY използва 1 комплект от 1,8*18m въртяща се барабанна сушилня за този процес, горещата печка TONY е направена от огнеупорни тухли, черупка с H стоманена плоча като рамка.   Вътре има 3 слоя противопожарно устройство, което може ефективно да предотврати навлизането на огъня в сушилнята. Клиентите могат да изберат да използват отпадъчна дървесина, пелети от биомаса, природен газ и др. като гориво за пещта с горещ въздух

Сушилнята TONY използва спираловиден тръбен материал и не се деформира лесно. За разлика от други производители със заваряване на железни плочи, много лесно се деформира.

Основни части:

(1) Основно тяло на ротационния барабан на Тони (редуциращи с двигатели и пипчета)

(2) Горещата печка на TONY.

(3) вентилатор+циклон с въздушен алек.

5.4 Снимки

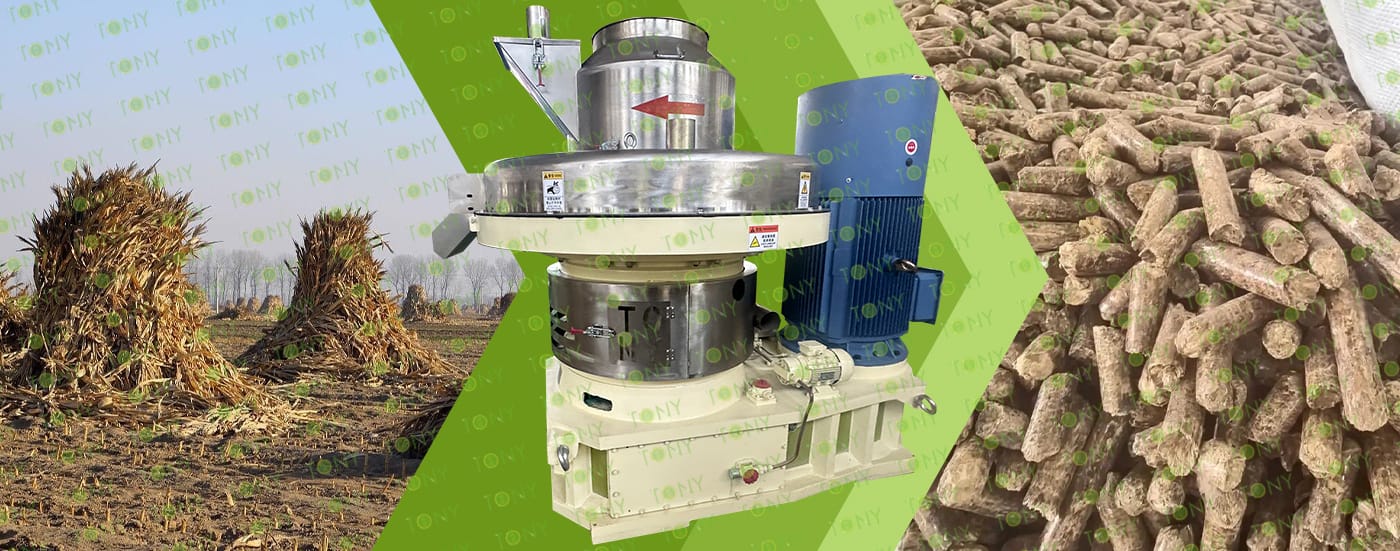

Комплект машина за пелети от четири части със суровини, схема за пелети

4. ПОЛЕТИЗАЦИЯ:

A. Този процес се използва главно за продукти с пелети с φ6-8mm.

Машина за пелети с вертикален пръстен на марката B.TONY TYJ860-Ⅲ-250kw *1 комплект

C. Капацитет: 3,5-4 тона/час.

Основни части:

(1) Нова машина за пелети с вертикален пръстен на TONY.

(2) Циклони и чанти Колектори за прах.

(3) Автоматична система за смазване на лагерите.

(4) Електрически шкафове.

За повече подробности и информация за оборудването можете да се свържете с ТОНИ

5.5 Снимки

Галванизиран охладител + диаграма на частиците

5. Процес на охлаждане:

А. Този процес се използва главно за охлаждане на пелети от 80-90 ℃ до 20-30 ℃

Поцинкован охладител за пелети марка B.TONY*1 комплект

C. Капацитет: 3,5-4 тона/час.

Основни части:

(1) Новият охладителен сепаратор за поцинковани пелети на TONY с вибриращо сито.

(2) Циклони и чанти Колектори за прах.

(3) вентилатор.

(4) Свържете тръбите.

5.6 Снимки

Полуавтоматична пакетираща машина

6. Процес на опаковане:

А. Този процес се използва главно за опаковане на пелети в 15-50 кг/торби.

Полуавтоматична машина за опаковане на марката B.TONY* 1 комплект.

C. Капацитет: 3,5-4 тона/час.

Основни части:

(1) Новата полуавтоматична опаковъчна машина на TONY.

(2) Шиеща машина, купувачът може да избере и машина за горещо уплътнение за избрана, за да потвърди с Тони за разликата в цените.

(3) Транспортьори на торби.

(4) Хранене на входящ силоз.

(5) Електрически шкафове.

6.Снимки

Диаграма на производствения случай на клиента

7.Снимки

Фигура Пелетна машина за бали слама + пелети

1. С нарастващите енергийни и екологични кризи, енергията от биомаса привлича все по-голямо внимание като възобновяем и чист енергиен източник.

Например сламата предлага огромен потенциал за развитие. Биомасата може да се използва по различни начини и преработката й в компресирано пелетно гориво е усъвършенстван метод. Пелетното гориво от биомаса съдържа по-малко от една десета от съдържанието на сяра в сравнение с въглищата, което го прави ефективна алтернатива на въглищата и ефективно намалява емисиите на серен диоксид в атмосферата. Пепелта, получена след изгарянето, е отличен естествен тор. Понастоящем газификацията на пелети от биомаса е чист и екологичен метод на изгаряне, който играе важна роля за намаляване на емисиите на замърсяване и опазване на атмосферната среда.

2. Сламата е ценен ресурс и е повсеместно разпространена в някои райони.

Дълго време, поради липса на ефективни методи за обезвреждане, изгарянето на място причинява замърсяване на околната среда. Въпреки това, изборът на слама като суровина за пелетно гориво от биомаса предлага изключително ниски разходи за суровина. Ако ресурсът е в изобилие в местния или околния район, разходите за суровини могат да бъдат почти незначителни.

3. Горивото от биомаса е не само екологично, но също така предоставя алтернативно решение за задоволяване на националните енергийни нужди.

Пазарното търсене на гориво от биомаса продължава да расте, а цената на пелетите от биомаса също непрекъснато се повишава. Това създава значителни възможности за печалба за стартиращи фирми. Следователно използването на слама за производство на пелети от биомаса има много предимства. В допълнение към опазването на околната среда и създаването на възможности за заетост, той може също така да генерира огромни икономически ползи и да гарантира устойчивостта на енергията.

8.Снимки

Карта на слама плюс карта на частици

1. Характеристики на околната среда

 (1) Ниски емисии на замърсяване:Съдържанието на сяра и фосфор по време на горенето е изключително ниско, а концентрациите на SO₂ и NOx в димните газове са много по-ниски от тези на въглищата. Няма да произвежда киселинен дъжд и емисиите на CO₂ са нулеви (защото растенията абсорбират CO₂ по време на растежа си).

(2) Използване на пепел:Пепелта след изгаряне е богата на органичен калий и може да се рециклира като високоефективен органичен тор.

2. Икономически ползи

(1) Широка гама от източници на суровини:Сламата е вид селскостопански и горски отпадъци, които могат да произвеждат милиони тонове всяка година. Производствената цена на пелетите е по-ниска от тази на традиционните изкопаеми горива.

(2) Ползи за заместване:Замяната на въглища може да спести около 20% до 30% от разходите за гориво.

3. Широка гама от сценарии за приложение

(1) Индустриално приложение:Широко използван при отопление с котли, производство на електроенергия и промишлено производство, като текстилни фабрики, хранителни фабрики и др.

(2) Гражданско отопление и битова енергия:Пелетите от слама имат висока ефективност на горене, лесни са за съхранение и употреба, безопасни и хигиенични.

(3) Промишлени котли на биомаса:Като основно гориво за промишлени котли, то замества въглищата, мазута и природния газ за решаване на проблемите със замърсяването на околната среда.

9.Снимки

Зелена Земя + Суровини + Карта на частиците

10.Снимки

снимка

11.Снимки

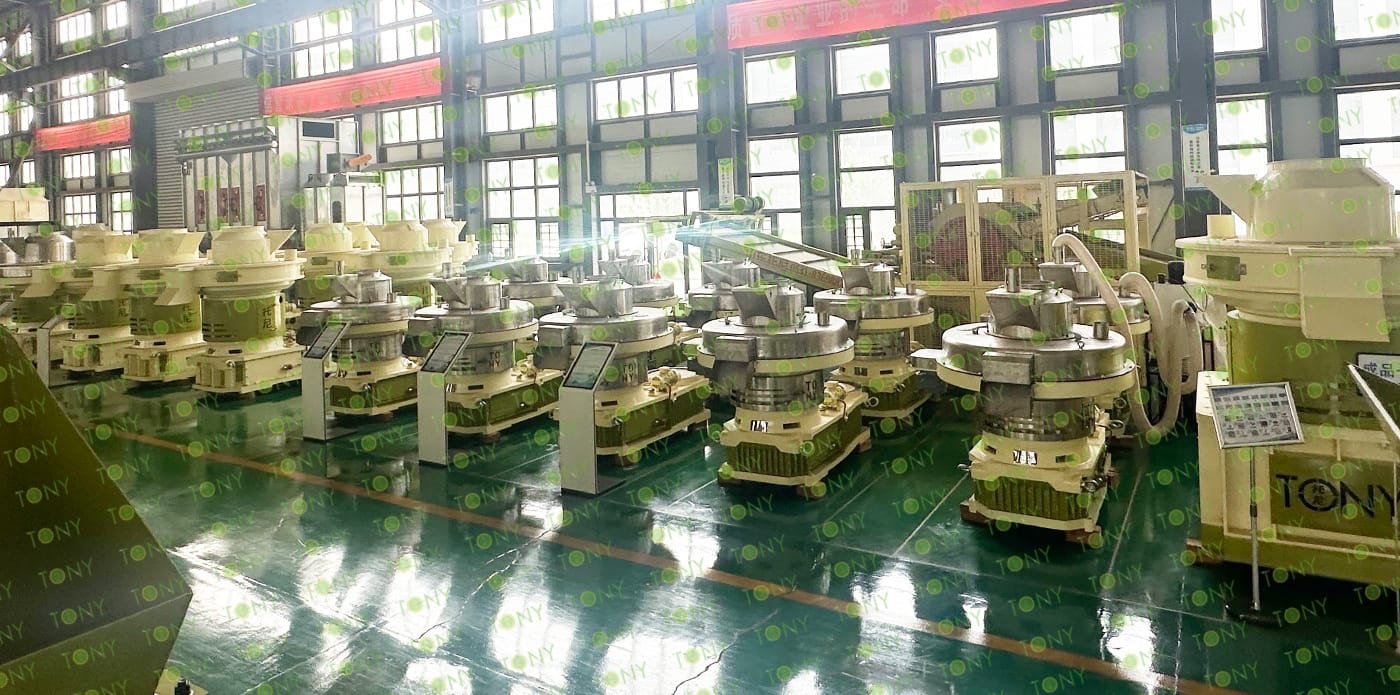

Представителна снимка на компанията
