Кратко въведение в проекта:

1.Продукт: Линия за мокри пелети от слама

2.Капацитет: 6-7,5 т/час

3.TONY Марка 6-7,5  тона/час Процес на линия за пелети с мокра слама

4. Основна машина: сламорезачка, чукова мелница, сушилня с ротационен барабан, машина за пелети TONY TYJ551-Ⅲ-132KW, охладител за пелети, опаковъчна машина и лентови транспортьори

5. Обща мощност: Около 1100 kw

6.Необходима област: Около  ㎡  L: M  W: M  H: M

Оформление на проекта за клиента:

3D фигура 3

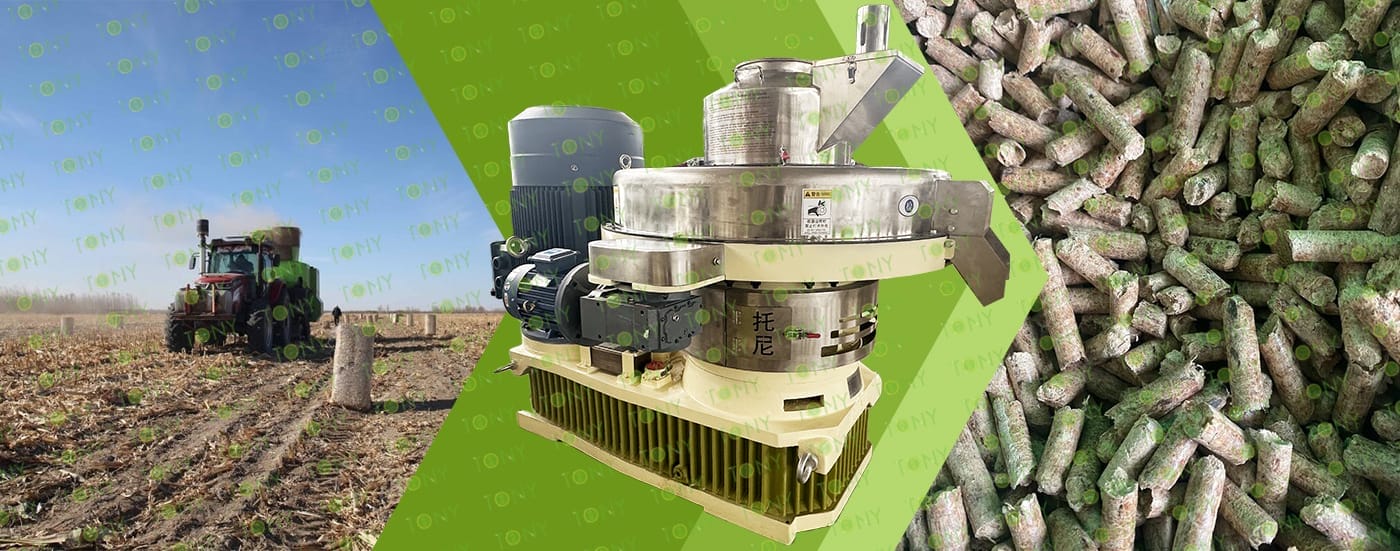

Снимки на суровини + снимки на машина за пелети

1. Принципът на работа на мокро оборудване за обработка на пелети от биомаса от слама

(1) Емисия:Предварително обработените суровини от слама се транспортират до входа за захранване на пелетната машина и се изпращат равномерно в камерата за пелети от захранващото устройство.

(2) Екструдиране под високо налягане:Притискащите ролки в камерата за гранулиране ще притиснат плътно материалите върху пръстеновидните или плоските форми с отвори за матрицата (обикновено с диаметри 6-12 mm), а материалите се притискат в отворите на матрицата под действието на огромно налягане (обикновено 30-100 MPa).

(3) Рязане и оформяне:След като материалите се екструдират от отворите на матрицата, те образуват непрекъснати цилиндрични ленти, които след това се нарязват на частици с зададена дължина от високоскоростния въртящ се нож и накрая се охлаждат и транспортират през системата за охлаждане, за да се завърши крайният продукт.

2. Характеристики на мокро оборудване за обработка на пелети от биомаса от слама

(1) Силна способност за предварителна обработка: Специално адресиране на проблема с "мократа слама".

Системата за предварителна обработка на оборудването е специално проектирана за ефективна обработка на мокра слама с високо съдържание на влага и високо съдържание на фибри. Това е най-фундаменталната разлика от обикновеното оборудване за гранулиране на сух материал.

(2) Стабилен дизайн на формоване: Осигуряване на качество на частиците и ефективност на производството

Поради характеристиките на мократа слама, която е склонна към разхлабване и трудна за свързване, оборудването е направило множество оптимизации в процеса на формоване, за да осигури стабилно качество на частиците и намалена крехкост.

(3) Опазване на околната среда и пестене на енергия: Покриване на изискванията за зелено производство

Оборудването е проектирано да минимизира замърсяването и потреблението на енергия, като е в съответствие с текущите политики за опазване на околната среда и концепциите за устойчиво развитие.

(4) Висока адаптивност и гъвкавост: посрещане на различни нужди

Оборудването може да се регулира според вида на суровините и производствения мащаб и е подходящо за различни производствени сценарии на потребителите.

3. Сценарии на приложение на оборудване за обработка на пелети от биомаса от мокра слама

(1) Селско стопанство: Преработка на място от фермери/кооперации

Това е най-основният сценарий за приложение на оборудването. Основната му цел е да реши собствените проблеми на фермерите с преработката на слама и да генерира допълнителен доход.

(2) Промишленост: Сценарий за самодостатъчност/снабдяване с гориво за предприятията

Индустриалните предприятия използват оборудването за собствено попълване на гориво или външно снабдяване, което е един от основните сценарии за печалба за приложението на оборудването.

(3) Енергийни услуги: Регионален сценарий за чисто отопление/електроснабдяване

С политики, насърчаващи чиста енергия, оборудването се използва и в регионални проекти за енергийни услуги.

2.Снимки

TONY Brand 6-7.5  TPH Wet Straw Line може да преработва мокра слама и различни материали от биомаса, свързани със селскостопански отпадъци, в пелети от биомаса. Преработката на слама в пелети от биомаса има широк спектър от приложения. Като гориво: горивото от пелети от слама може да се използва като котелно гориво за електроцентрали, промишлени котли, гражданско отопление и други области. Неговата калоричност е подобна на въглищата, но цената е по-ниска, а процесът на изгаряне произвежда по-малко замърсители, е по-екологично гориво. Като фураж: Пелетите от слама, обработени чрез машинна обработка на пелети от слама, могат да се използват като фураж за добитък. Този метод може да използва пълноценно сламата от реколтата, да намали разходите за фураж и също така да помогне за решаването на проблема с изхвърлянето на сламата. Тези употреби могат не само да използват ефективно селскостопанските отпадъци, да намалят замърсяването на околната среда, но също така да създадат икономически ползи и да насърчат устойчивото развитие на селското стопанство.

1. Капацитет: 6-7,5 тона/час

2. Суровини: Мокра слама, включително мокра царевична слама, мокра пшенична слама, мокра памучна слама, мокра ленена слама, мокра слама от цвекло и друга селскостопанска слама

3. Влага: около 30-35%

4. Приложение: Всички видове материали за биомаса, подходящи за производство на пелети.

Подходящи клиенти: компании за зелена енергия, селскостопански кооперации и малки отделения за обработка на селските райони, които имат готов достъп до мокра слама и свързани селскостопански остатъци.

5. Пазари на готово пелети: големи електроцентрали, битови отоплителни системи в селски и крайградски райони, промишлени отоплителни съоръжения в селските промишления, базирани в селските райони, приложенията за горене на топлинното изгаряне в местните производствени единици, отоплителните системи в селските училища и читалищата, котлите в малки селски предприятия и стойки в селските образователни институции.

3.Снимки

Снимки на суровини-завършен продукт

1. Име на проекта: производствена линия на мокра слама

2. Суровина: Бали от влажна слама

3. Съдържание на влага в суровината: 30-35%

4. Капацитет: 6-7,5 TPH

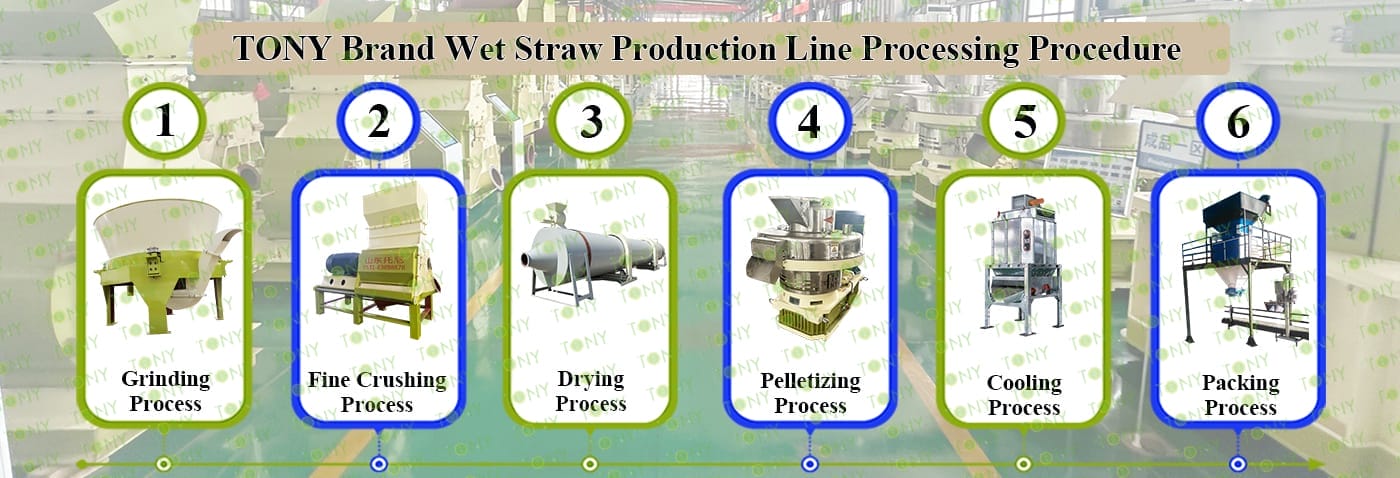

5. Процес: Процес на смилане - Процес на фино раздробяване - Процес на сушене - Процес на пелетизиране - Процес на охлаждане - Процес на опаковане

6. Основно оборудване: сламорезачка -TPX2000-90kw, ефективна чукова мелница - TFD85*250-250kw, въртяща се барабанна сушилня-2,2*24m, машина за пелети TONY-TYJ551-III-132kw, охладител за поцинковани пелети, машина за двойно опаковане и лентови транспортьори

4.Снимки

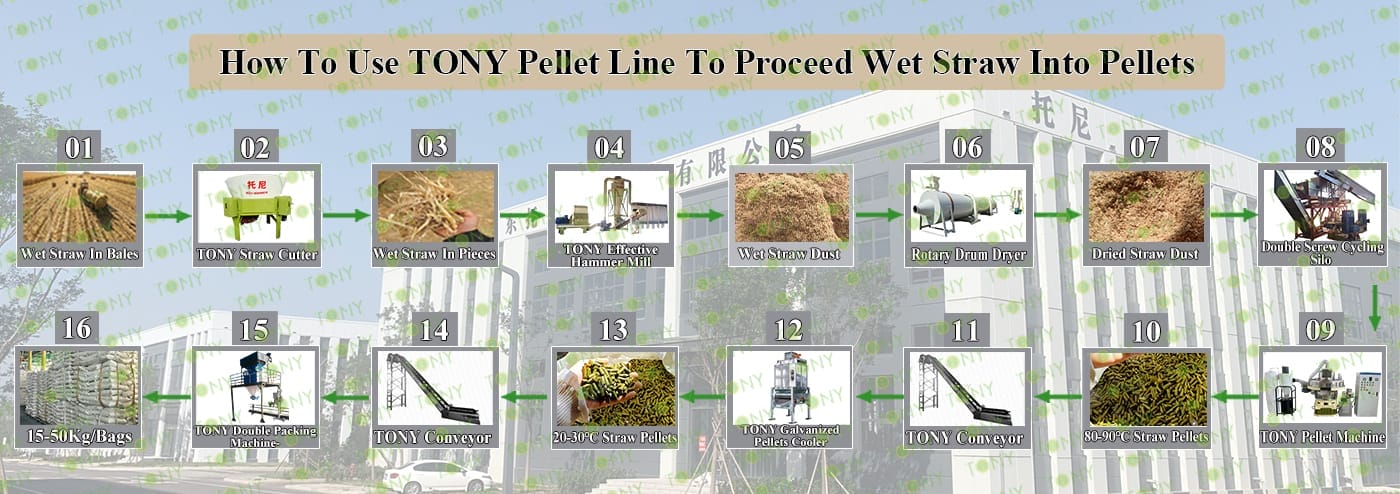

Блок-схема 1

Диаграма 2

5.Снимки

Суровини + диаграма на частиците

Диаграма частица + машина

3D фигура Фигура 1-дължина и ширина

3D Фигура Фигура 2-Висока

3D фигура Фигура 3

5.1 Снимки

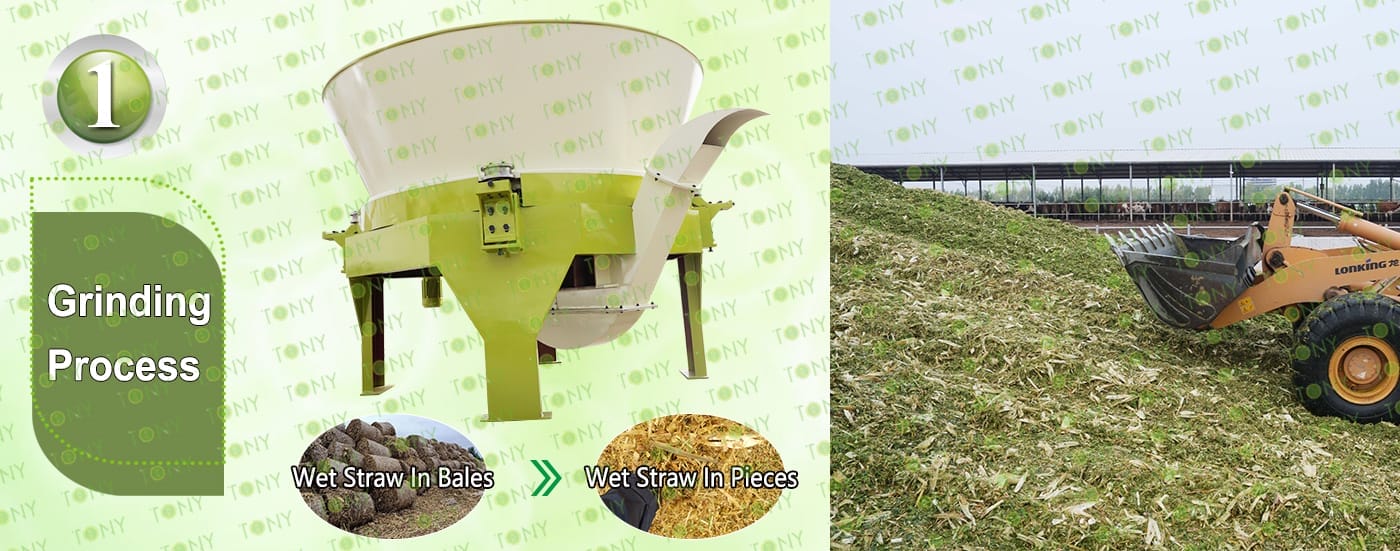

Картина на ротационна машина за рязане със снимка на суровини и завършен продукт

1. Процес на бдителност

A. Процесът се използва главно за смилане на мокра слама с диаметър до 1,8 m на парчета мокра слама. Ротационният режим на рязане на външната верига на зъбното колело, ротационното режещо роторно острие е остро, а типовете остриета са различни, които могат да се въртят, за да се режат различни бали слама с различни диаметри, различни дебелини, различни дължини и различно съдържание на вода

Сламорезачка на марката B.TONY TPX2000-90kw модели *2 комплекта

C. Капацитет: 3-4 тона/час/комплект

Основни части:

(1) Новата сламорезачка на Тони

(2) Увеличен грамофон

(3) Ротационна режеща система

(4) Задвижваща система

(5) Електрически шкаф.

5.2 Снимки

Високоефективна трошачка с диаграма на дървени стърготини

2. Процес на раздробяване

А. Процесът се използва главно за разбиване на 60-70 мм мокра слама в 8-14 мм мокър сламен прах.

B.TONY ефективна чукова мелница TFD85*250-250kw *1 комплект.

C. Капацитет: 6-7,5 тона/час.

Основни части:

(1) Ефективна чукова мелница TONY

(2) Колекционер на поцинковане на прах.

(3) вентилатор за конвектиране на дървени стърготини.

(4) Циклон с въздушен алек.

(5) Електрически шкаф.

5.3 Снимки

Снимки на сушилня

3. Процес на разглеждане:

A. Този процес се използва главно за изсушаване на праха от слама от 30-35% до 10-15%.  B.Капацитет: 6-7,5 тона/час.

C.TONY използва 1 комплект 2,2*24m въртяща се барабанна сушилня за този процес, горещата печка TONY е направена от тиган от огнеупорни тухли, обвивка с H стоманена плоча като рамка.   Вътре има 3 слоя противопожарно устройство, което може ефективно да предотврати навлизането на огъня в сушилнята. Клиентите могат да изберат да използват отпадъчна дървесина, пелети от биомаса, природен газ и др. като гориво за пещта с горещ въздух

Сушилнята TONY използва спираловиден тръбен материал и не се деформира лесно. За разлика от други производители със заваряване на железни плочи, много лесно се деформира.

Основни части:

(1) Основно тяло на ротационния барабан на Тони (редуциращи с двигатели и пипчета)

(2) Горещата печка на TONY.

(3) вентилатор+циклон с въздушен алек.

5.4 Снимки

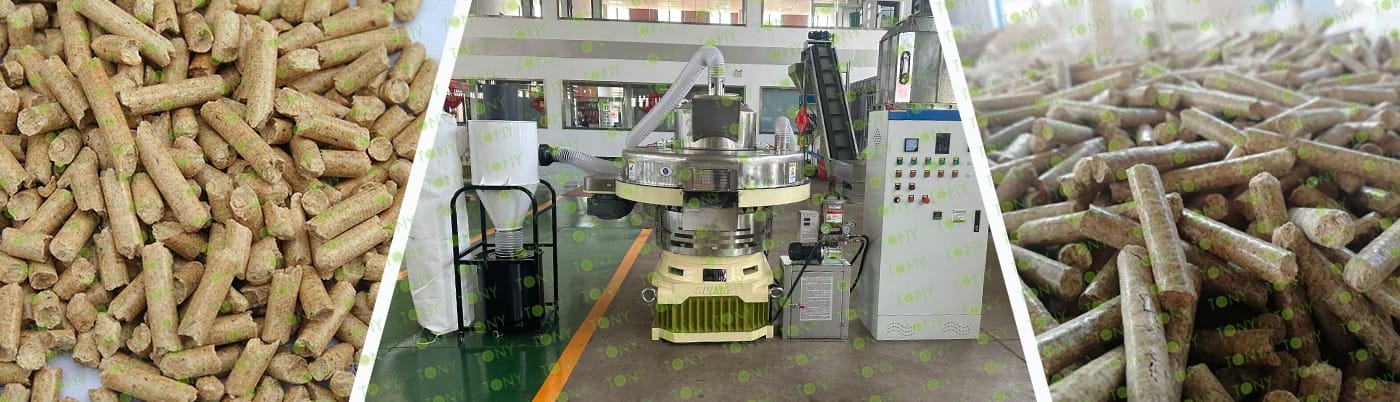

Комплект машина за пелети от четири части със суровини, схема за пелети

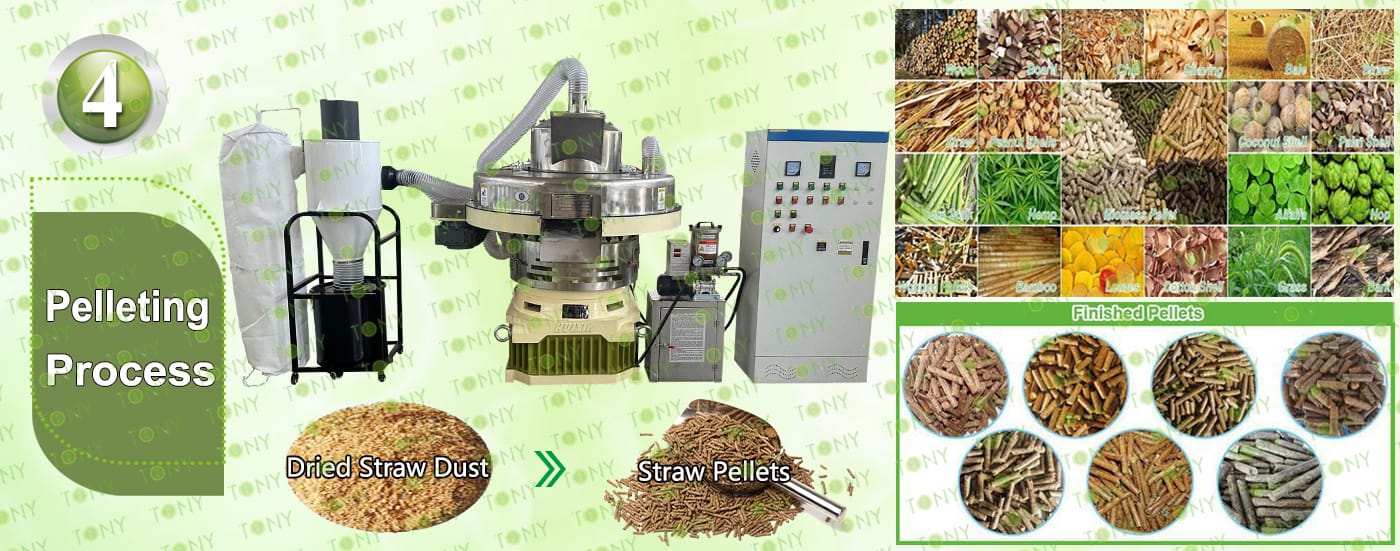

4. ПОЛЕТИЗАЦИЯ:

A. Този процес се използва главно за продукти с пелети с φ6-8mm.

Машина за пелети с вертикален пръстен на марката B.TONY TYJ551-Ⅲ-132kw *3 комплекта

C. Капацитет: 2-2,5 тона/час.

Силозът за циклиране с двоен винт D. се добавя над машината за пелети, което има предимствата на спестяване на място, спестяване на труд, интелигентно контролиране на скоростта на подаване, не е лесно да се блокира материала и подобряване на ефективността на производството.

Основни части:

(1) Нова машина за пелети с вертикален пръстен на TONY.

(2) Циклони и чанти Колектори за прах.

(3) Автоматична система за смазване на лагерите.

(4) Електрически шкафове.

За повече подробности и информация за оборудването можете да се свържете с ТОНИ

5.5 Снимки

Галванизиран охладител + диаграма на частиците

5. Процес на охлаждане:

А. Този процес се използва главно за охлаждане на пелети от 80-90 ℃ до 20-30 ℃

Поцинкован охладител за пелети марка B.TONY*1 комплект

C.Капацитет: 6-7,5 тона/час.

Основни части:

(1) Новият охладителен сепаратор за поцинковани пелети на TONY с вибриращо сито.

(2) Циклони и чанти Колектори за прах.

(3) вентилатор.

(4) Свържете тръбите.

5.6 Снимки

Двойна опаковъчна машина

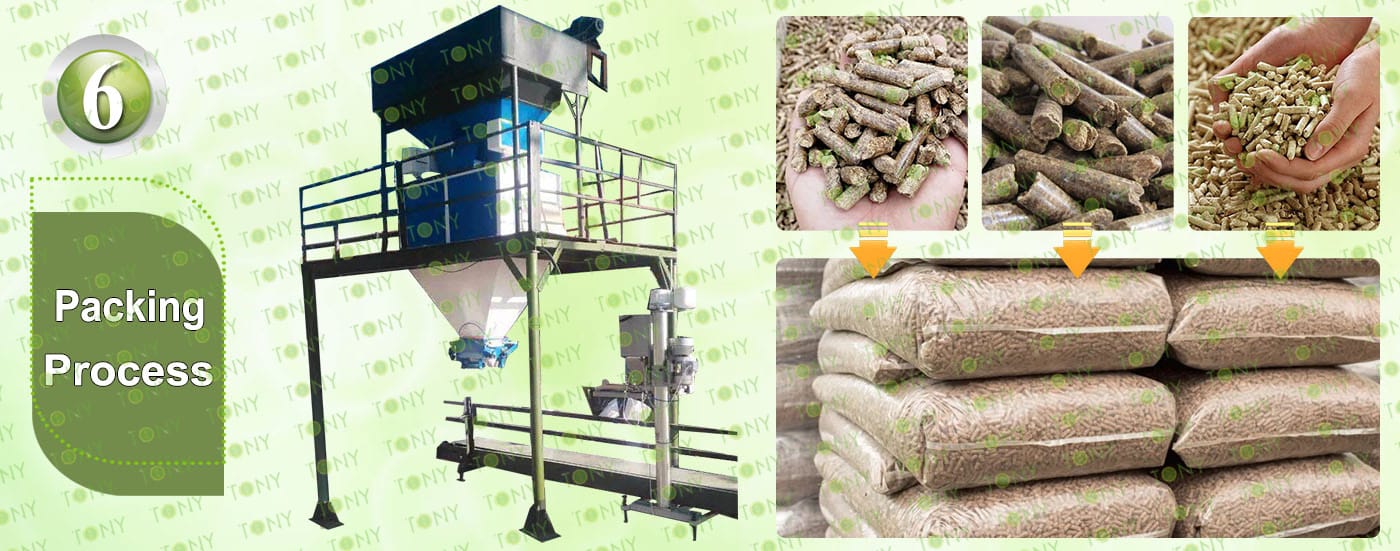

6. Процес на опаковане:

А. Този процес се използва главно за опаковане на пелети в 15-50 кг/торби.

Машина за двойно опаковане на марката B.TONY* 1 комплект.

C.Капацитет: 6-7,5 тона/час.

Основни части:

(1) Новата двойна опаковъчна машина на TONY.

(2) Шиеща машина, купувачът може да избере и машина за горещо уплътнение за избрана, за да потвърди с Тони за разликата в цените.

(3) Транспортьори на торби.

(4) Хранене на входящ силоз.

(5) Електрически шкафове.

6.Снимки

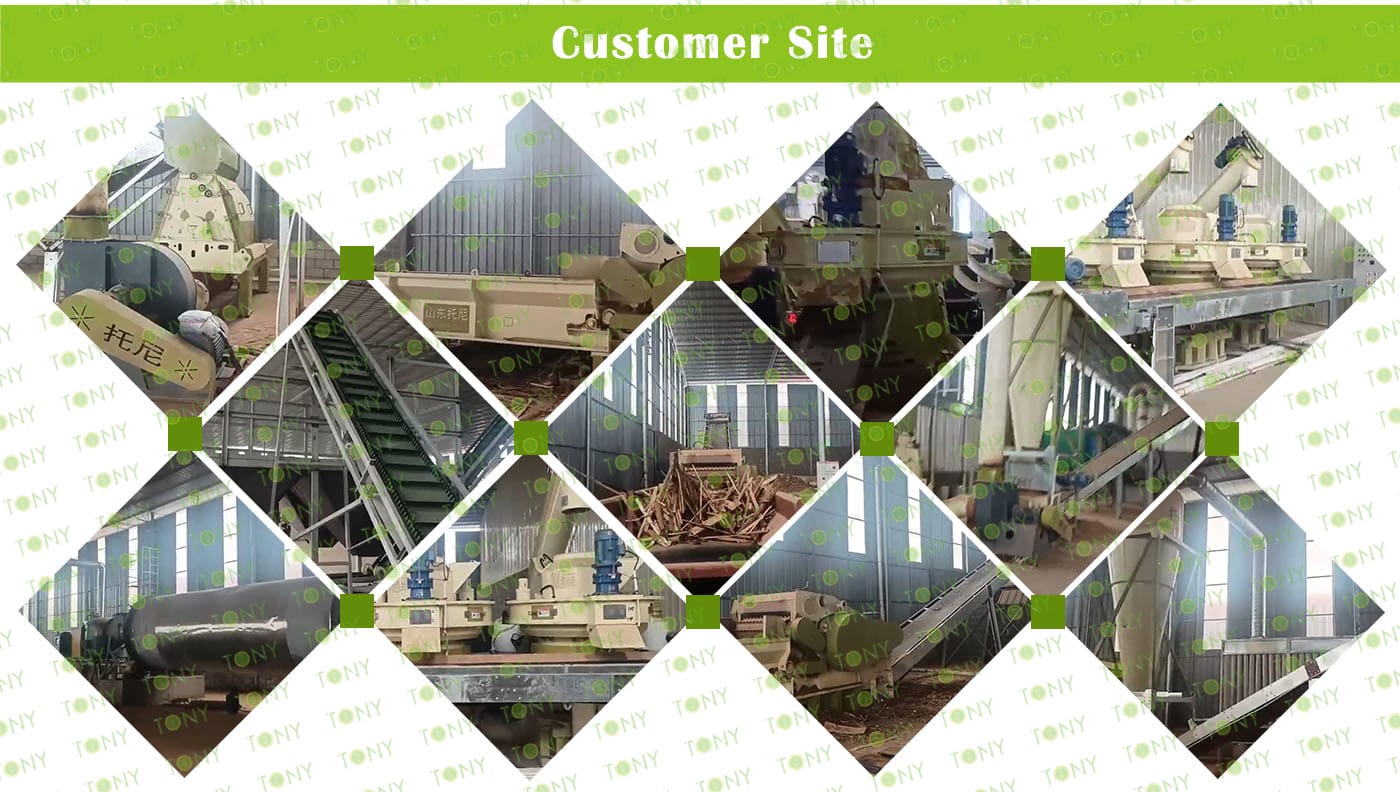

Диаграма на производствения случай на клиента

7.Снимки

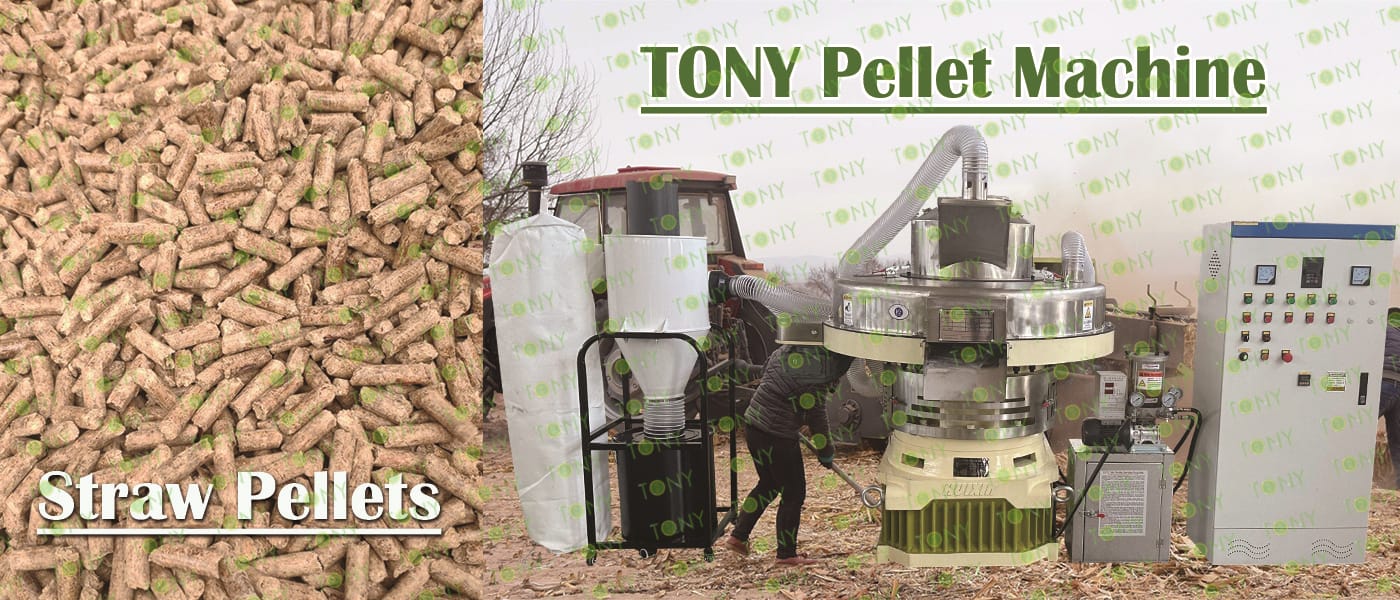

Фигура Пелетна машина за бали слама + пелети

Суровинната част на проекта за преработка на мокра слама в пелети от биомаса - възстановяване на суровината, осигуряване на стабилни доставки

1. Обхват на възстановяване:съсредоточени около преработвателното предприятие, обхващащи земеделски земи в радиус от 10-30 километра. Това избягва загубата на вода и увеличаването на разходите, причинени от транспортирането на мокра слама на дълги разстояния.

2. Модел на сътрудничество:Подпишете дългосрочни споразумения за покупка със земеделски производители и кооперации за засаждане, като ясно определите изкупните цени и услугите за възстановяване на място. Алтернативно, наемете местен персонал за прибиране на реколтата и транспортиране на суровините, като гарантирате достатъчно доставки през пиковите сезони (като есенна реколта и лятна реколта).

3. Съхранение и предварителна обработка:Създайте зони за временно съхранение на суровини в района на фабриката, оборудвани с навеси за дъжд, за да предотвратите намокряне и плесенясване на мократа слама; може първоначално да се нареже на 10-20 см части за по-лесно последващо раздробяване, намалявайки времето за обработка.

8.Снимки

Карта на слама плюс карта на частици

Основните характеристики на пелетите от биомаса от слама: защо могат да заменят традиционните горива

Неговите физически и горивни характеристики определят неговите предимства за използване, които се различават от насипната слама и изкопаемите горива.

1. Физически свойства: Висока плътност, лесно съхранение и транспортиране

Плътността може да достигне 1,1-1,3g/cm³, което е 15-20 пъти по-голямо от тази на насипната слама (0,05-0,08g/cm³), което значително намалява обема. Същият склад може да съхранява повече гориво, а разходите за съхранение се намаляват с повече от 80%.

Формата на частиците е правилна (диаметър 6-12 мм, дължина 5-20 мм), без разпръскване на прах и може да се транспортира с обикновени камиони, като ефективността на транспортиране се увеличава 3-5 пъти в сравнение с насипната слама и транспортните разходи намаляват с 60%.

2. Горивни свойства: Висока ефективност, ниско замърсяване

Ефективността на горене е над 85%, много по-висока от насипната слама (около 50%), а температурата по време на горене е стабилна, подходяща за промишлени котли, сушилни и др., които изискват висока температура.

3. Ниски емисии на замърсители:Емисиите на серен диоксид са само 1/10 от въглищата, емисиите на азотен оксид са с 50% по-ниски от въглищата, а въглеродният диоксид е емисия от „въглероден цикъл“ (сламата расте и абсорбира CO₂, освобождава CO₂ по време на горене), в съответствие с изискванията за „двоен въглерод“.

4. Характеристики на суровината:Широк източник, ниска цена

Суровините са селскостопански отпадъци като царевични стъбла, пшенични стъбла и оризови стъбла с широки източници и ниски цени. Цената на суровините е много по-ниска от тази на въглищата и природния газ.
