Кратко въведение в проекта:

1.Продукт: Линия за мокри пелети от слама

2.Капацитет: 6-7 T/Hour

3.ТОНИ Марка 6-7 тона/час Процес на линия за пелети от мокра слама

4. Основна машина: сламорезачка, чукова мелница, сушилня с ротационен барабан, машина за пелети TONY TYJ860-Ⅲ-220KW, охладител за пелети, опаковъчна машина и лентови транспортьори

5. Обща мощност: Около 1100 kw

6.Необходима област: Около  ㎡  L: M  W: M  H: M

Оформление на проекта за клиента:

3D фигура 3

Снимки на суровини + снимки на машина за пелети

1. Принципът на работа на мокро оборудване за обработка на пелети от биомаса от слама

Оборудването за обработка на пелети от биомаса от мокра слама превръща мократа слама (като царевична слама и пшенична слама) в пелетно гориво от биомаса с правилна форма с висока плътност чрез серия от физически процеси. Този процес разчита на механична екструзия и естественото свързване на лигнин, което елиминира необходимостта от допълнителни лепила. Процесът на обработка на пелети от мокра сламена биомаса може да се обобщи, както следва: предварителна обработка на суровината (раздробяване, пулверизация, сушене) → формоване чрез екструдиране → последваща обработка. Тъй като суровината е "мокра слама" (обикновено със съдържание на влага 10%-15%), е необходимо дълбоко сушене. Вместо това, процесът се фокусира върху уплътняване на материала чрез механични сили и използване на топлината, генерирана по време на обработката, за да се активират свързващите свойства на лигнина, като в крайна сметка се образуват стабилни пелети.

2. Характеристики на мокро оборудване за обработка на пелети от биомаса от слама

Пелетизирането е основният процес и дизайнът на оборудването се върти около „използване на естественото свързване на лигнин за осигуряване на плътност на пелетите“:

(1) Пръстен пелетизатор: пръстеновидна матрица с дебели стени + притискаща ролка с голям диаметър.

Пръстенообразната матрица е изработена от двуслойна устойчива на износване легирана стомана (дебелина на стената 15-20 mm, дебелина на стената на обикновената пръстеновидна матрица 8-12 mm), с високо покритие на отворите на матрицата (Ra≤1.6μm), която може да издържи на силното триене на груби влакна и има експлоатационен живот от 300-500 часа (обикновената пръстеновидна матрица е само 150-200 часа); диаметърът на притискащата ролка е увеличен до 180-220 mm (обикновената притискаща ролка е 120-150 mm), с по-голяма контактна площ и по-равномерна сила на екструдиране, като се избягва локално претоварване и напукване на пръстеновидната матрица.

(2) Дизайн без лепило, разчитащ на генериране на топлина чрез триене

Оборудването прецизно контролира разстоянието между ролката и пръстеновидната матрица (0,1-0,3 mm) и скоростта на въртене (200-300r/min), генерирайки висока температура от 60-90°C в отвора на матрицата, което е точно достатъчно, за да омекне лигнина (точката на омекване на лигнина е 50-80°C). Това елиминира необходимостта от изкуствени лепила като нишесте и смола, намалявайки разходите и избягвайки генерирането на вредни газове (като формалдехид) по време на горене.

3. Сценарии на приложение на оборудване за обработка на пелети от биомаса от мокра слама

Приложението на оборудването за обработка на пелети от слама е съсредоточено предимно в секторите на енергетиката, селското стопанство, опазването на околната среда и промишлеността. Следните са неговите основни сценарии на приложение и предимства:

1. Производство на енергия от биомаса

Производство на електроенергия и отопление: Пелетите от слама, като чисто гориво, могат да заменят въглищата в електроцентрали или централни отоплителни системи, намалявайки въглеродните емисии.

Домашна енергия: Малките камини на пелети са подходящи за селски домакинства, задоволяват ежедневните нужди за готвене и отопление.

2. Ресурсно оползотворяване на селскостопанските отпадъци

Намаляване на замърсяването от изгаряне: Преобразуването на сламата в пелети с висока плътност избягва замърсяването на въздуха, причинено от изгаряне на открито.

Подобряване на плодородието на почвата: Остатъците от преработката могат да се върнат в полетата като органичен тор, подобрявайки структурата на почвата.

3. Хранителна добавка за добитък

Хранителна добавка: Компресираните пелети от слама повишават смилаемостта и могат да се добавят към храната за говеда и овце, за да допълнят фибрите и енергията.

Оптимизиране на разходите: Намалете зависимостта от традиционните фуражи (като царевична слама) и намалете разходите за добитък.

4. Индустриално гориво

Гориво за промишлени котли: Пелетите имат висока ефективност на горене и са подходящи за промишлени котли в индустрии като керамика и текстил. 5. Опазване на околната среда и кръгова икономика

Въглеродно неутрален принос: CO₂, освободен от изгарянето на пелети от слама, е грубо балансиран от CO₂, погълнат от растежа на растенията, постигайки целите за ниски въглеродни емисии.

Разширяване на индустриалната верига: Насърчаването на интегриран модел „събиране, обработка и продажба на слама“ ще създаде възможности за заетост в селските райони.

2.Снимки

TONY Brand 6-7 TPH Wet Straw Line може да преработва мокра слама и различни материали от биомаса, свързани със селскостопански отпадъци, в пелети от биомаса. Преработката на слама в пелети от биомаса има широк спектър от приложения. Като гориво: горивото от пелети от слама може да се използва като котелно гориво за електроцентрали, промишлени котли, гражданско отопление и други области. Неговата калоричност е подобна на въглищата, но цената е по-ниска, а процесът на изгаряне произвежда по-малко замърсители, е по-екологично гориво. Като фураж: Пелетите от слама, обработени чрез машинна обработка на пелети от слама, могат да се използват като фураж за добитък. Този метод може да използва пълноценно сламата от реколтата, да намали разходите за фураж и също така да помогне за решаването на проблема с изхвърлянето на сламата. Тези употреби могат не само да използват ефективно селскостопанските отпадъци, да намалят замърсяването на околната среда, но също така да създадат икономически ползи и да насърчат устойчивото развитие на селското стопанство.

1. Капацитет: 6-7 тона/час

2. Суровини: Мокра слама, включително мокра царевична слама, мокра пшенична слама, мокра памучна слама, мокра ленена слама, мокра слама от цвекло и друга селскостопанска слама

3. Влага: около 30-35%

4. Приложение: Всички видове материали за биомаса, подходящи за производство на пелети.

Подходящи клиенти: компании за зелена енергия, селскостопански кооперации и малки отделения за обработка на селските райони, които имат готов достъп до мокра слама и свързани селскостопански остатъци.

5. Пазари на готово пелети: големи електроцентрали, битови отоплителни системи в селски и крайградски райони, промишлени отоплителни съоръжения в селските промишления, базирани в селските райони, приложенията за горене на топлинното изгаряне в местните производствени единици, отоплителните системи в селските училища и читалищата, котлите в малки селски предприятия и стойки в селските образователни институции.

3.Снимки

Снимки на суровини-завършен продукт

1. Име на проекта: производствена линия на мокра слама

2. Суровина: Бали от влажна слама

3. Съдържание на влага в суровината: 30-35%

4. Капацитет: 6-7 TPH

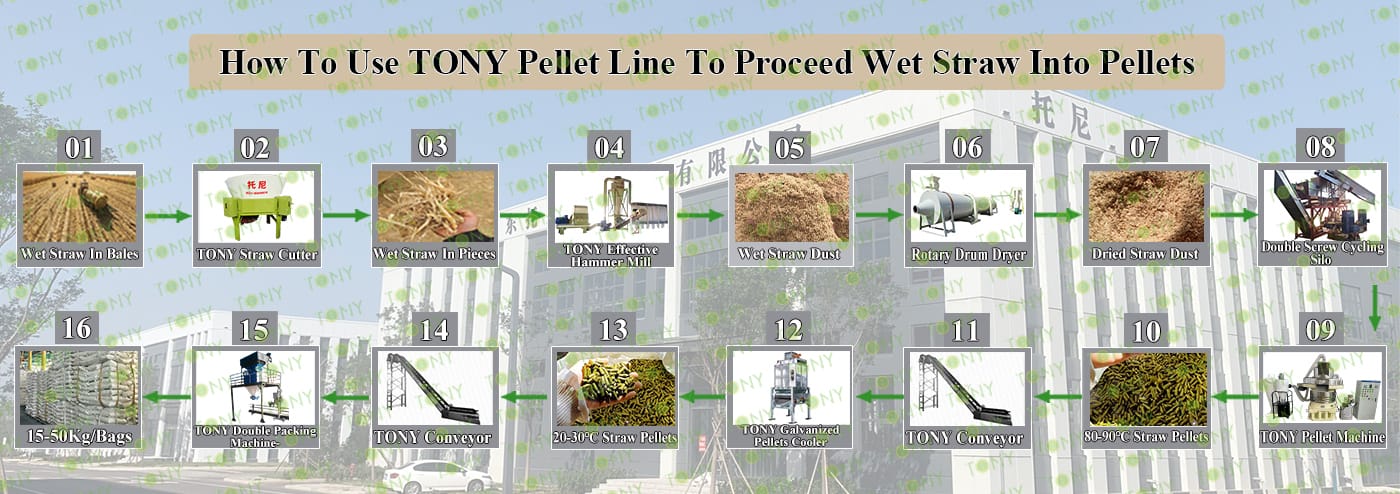

5. Процес: Процес на смилане - Процес на фино раздробяване - Процес на сушене - Процес на пелетизиране - Процес на охлаждане - Процес на опаковане

6. Основно оборудване: сламорезачка -TPX2000-90kw, ефективна чукова мелница - TFD85*250-250kw, въртяща се барабанна сушилня-2,2*24m, машина за пелети TONY-TYJ860-III-220kw, охладител за поцинковани пелети, машина за двойно опаковане и лентови транспортьори

4.Снимки

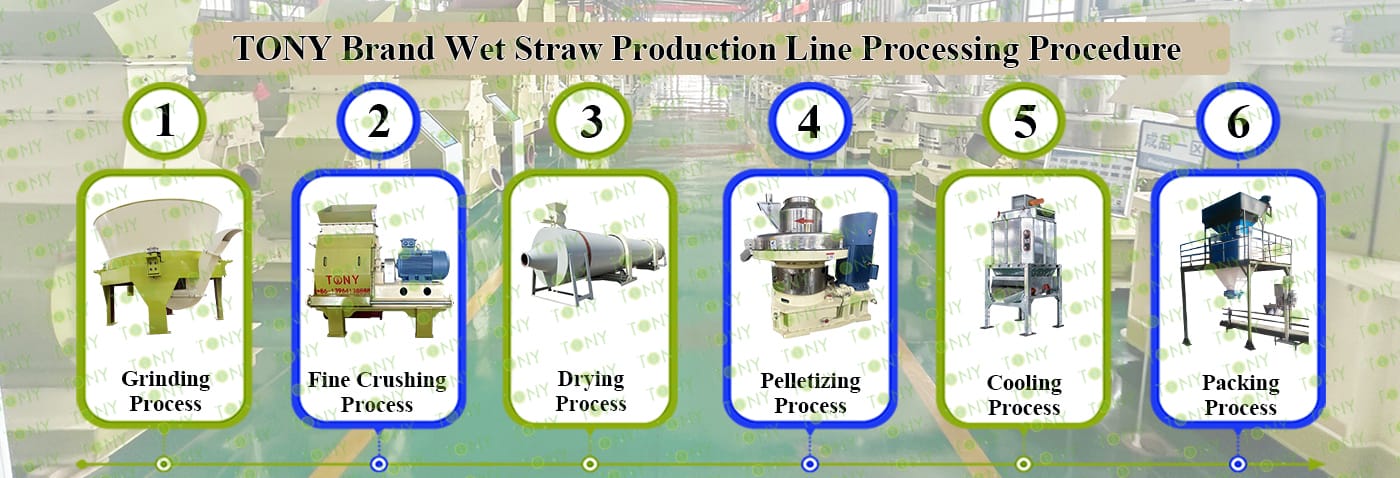

Блок-схема 1

Диаграма 2

5.Снимки

Суровини + диаграма на частиците

Диаграма частица + машина

3D фигура Фигура 1-дължина и ширина

3D Фигура Фигура 2-Висока

3D фигура Фигура 3

5.1 Снимки

Картина на ротационна машина за рязане със снимка на суровини и завършен продукт

1. Процес на бдителност

A. Процесът се използва главно за смилане на мокра слама с диаметър до 1,8 m на парчета мокра слама. Ротационният режим на рязане на външната верига на зъбното колело, ротационното режещо роторно острие е остро, а типовете остриета са различни, които могат да се въртят, за да се режат различни бали слама с различни диаметри, различни дебелини, различни дължини и различно съдържание на вода

Сламорезачка на марката B.TONY TPX2000-90kw модели *2 комплекта

C. Капацитет: 3-4 тона/час/комплект

Основни части:

(1) Новата сламорезачка на Тони

(2) Увеличен грамофон

(3) Ротационна режеща система

(4) Задвижваща система

(5) Електрически шкаф.

5.2 Снимки

Високоефективна трошачка с диаграма на дървени стърготини

2. Процес на раздробяване

А. Процесът се използва главно за разбиване на 60-70 мм мокра слама в 8-14 мм мокър сламен прах.

B.TONY ефективна чукова мелница TFD85*250-250kw *1 комплект.

C. Капацитет: 8-10 тона/час.

Основни части:

(1) Ефективна чукова мелница TONY

(2) Колекционер на поцинковане на прах.

(3) вентилатор за конвектиране на дървени стърготини.

(4) Циклон с въздушен алек.

(5) Електрически шкаф.

5.3 Снимки

Снимки на сушилня

3. Процес на разглеждане:

A. Този процес се използва главно за изсушаване на праха от слама от 30-35% до 10-15%.  B.Капацитет: 6-7 тона/час.

C.TONY използва 1 комплект 2,2*24m въртяща се барабанна сушилня за този процес, горещата печка TONY е направена от тиган от огнеупорни тухли, обвивка с H стоманена плоча като рамка.   Вътре има 3 слоя противопожарно устройство, което може ефективно да предотврати навлизането на огъня в сушилнята. Клиентите могат да изберат да използват отпадъчна дървесина, пелети от биомаса, природен газ и др. като гориво за пещта с горещ въздух

Сушилнята TONY използва спираловиден тръбен материал и не се деформира лесно. За разлика от други производители със заваряване на железни плочи, много лесно се деформира.

Основни части:

(1) Основно тяло на ротационния барабан на Тони (редуциращи с двигатели и пипчета)

(2) Горещата печка на TONY.

(3) вентилатор+циклон с въздушен алек.

5.4 Снимки

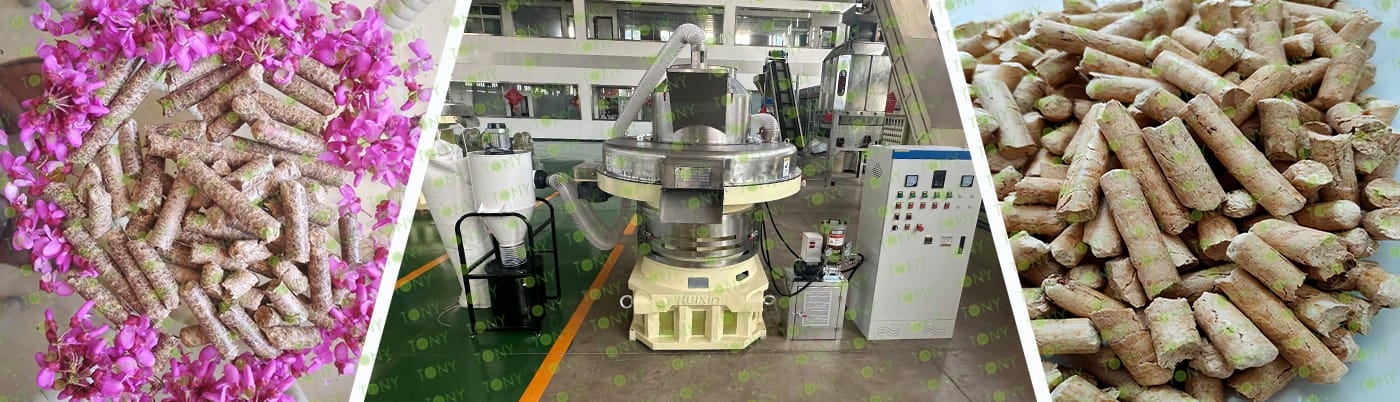

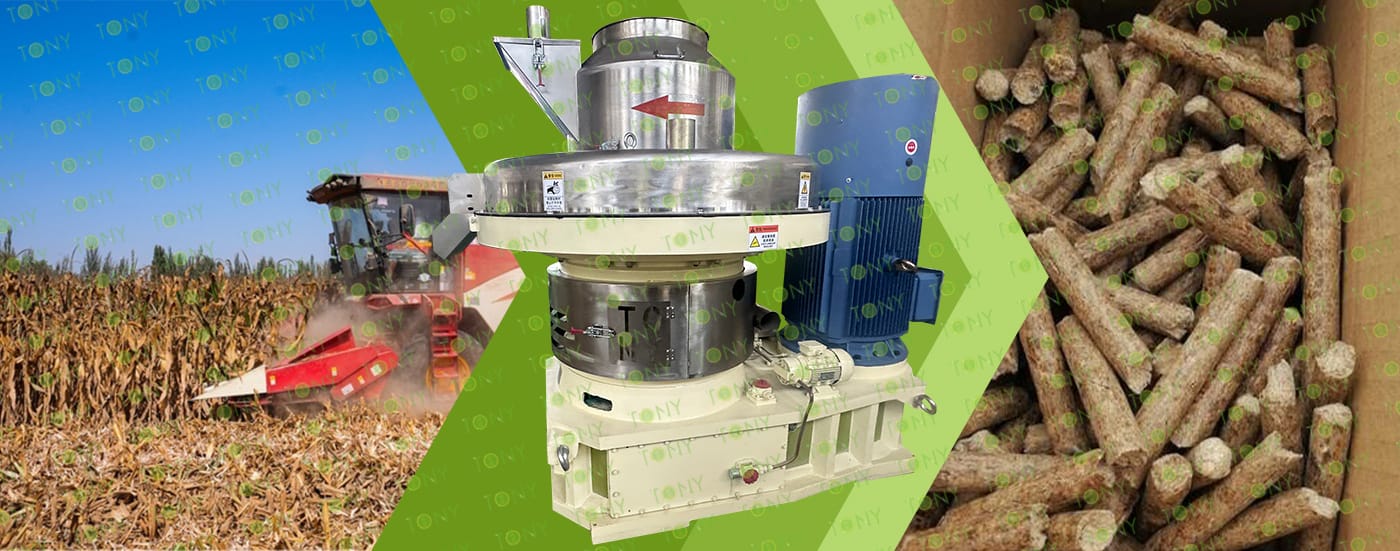

Комплект машина за пелети от четири части със суровини, схема за пелети

4. ПОЛЕТИЗАЦИЯ:

A. Този процес се използва главно за продукти с пелети с φ6-8mm.

Машина за пелети с вертикален пръстен на марката B.TONY TYJ860-Ⅲ-220kw *2 комплекта

C. Капацитет: 6-7 тона/час.

Силозът за циклиране с двоен винт D. се добавя над машината за пелети, което има предимствата на спестяване на място, спестяване на труд, интелигентно контролиране на скоростта на подаване, не е лесно да се блокира материала и подобряване на ефективността на производството.

Основни части:

(1) Нова машина за пелети с вертикален пръстен на TONY.

(2) Циклони и чанти Колектори за прах.

(3) Автоматична система за смазване на лагерите.

(4) Електрически шкафове.

За повече подробности и информация за оборудването можете да се свържете с ТОНИ

5.5 Снимки

Галванизиран охладител + диаграма на частиците

5. Процес на охлаждане:

А. Този процес се използва главно за охлаждане на пелети от 80-90 ℃ до 20-30 ℃

Поцинкован охладител за пелети марка B.TONY*1 комплект

C.Капацитет: 6-7 тона/час.

Основни части:

(1) Новият охладителен сепаратор за поцинковани пелети на TONY с вибриращо сито.

(2) Циклони и чанти Колектори за прах.

(3) вентилатор.

(4) Свържете тръбите.

5.6 Снимки

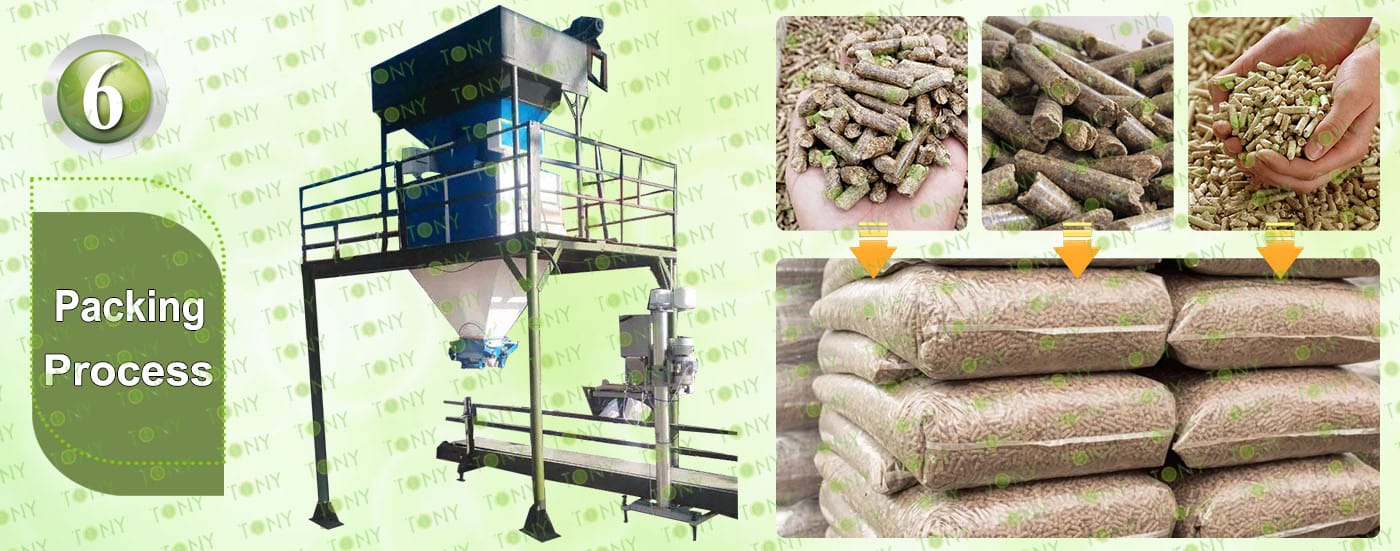

Двойна опаковъчна машина

6. Процес на опаковане:

А. Този процес се използва главно за опаковане на пелети в 15-50 кг/торби.

Машина за двойно опаковане на марката B.TONY* 1 комплект.

C.Капацитет: 6-7 тона/час.

Основни части:

(1) Новата двойна опаковъчна машина на TONY.

(2) Шиеща машина, купувачът може да избере и машина за горещо уплътнение за избрана, за да потвърди с Тони за разликата в цените.

(3) Транспортьори на торби.

(4) Хранене на входящ силоз.

(5) Електрически шкафове.

6.Снимки

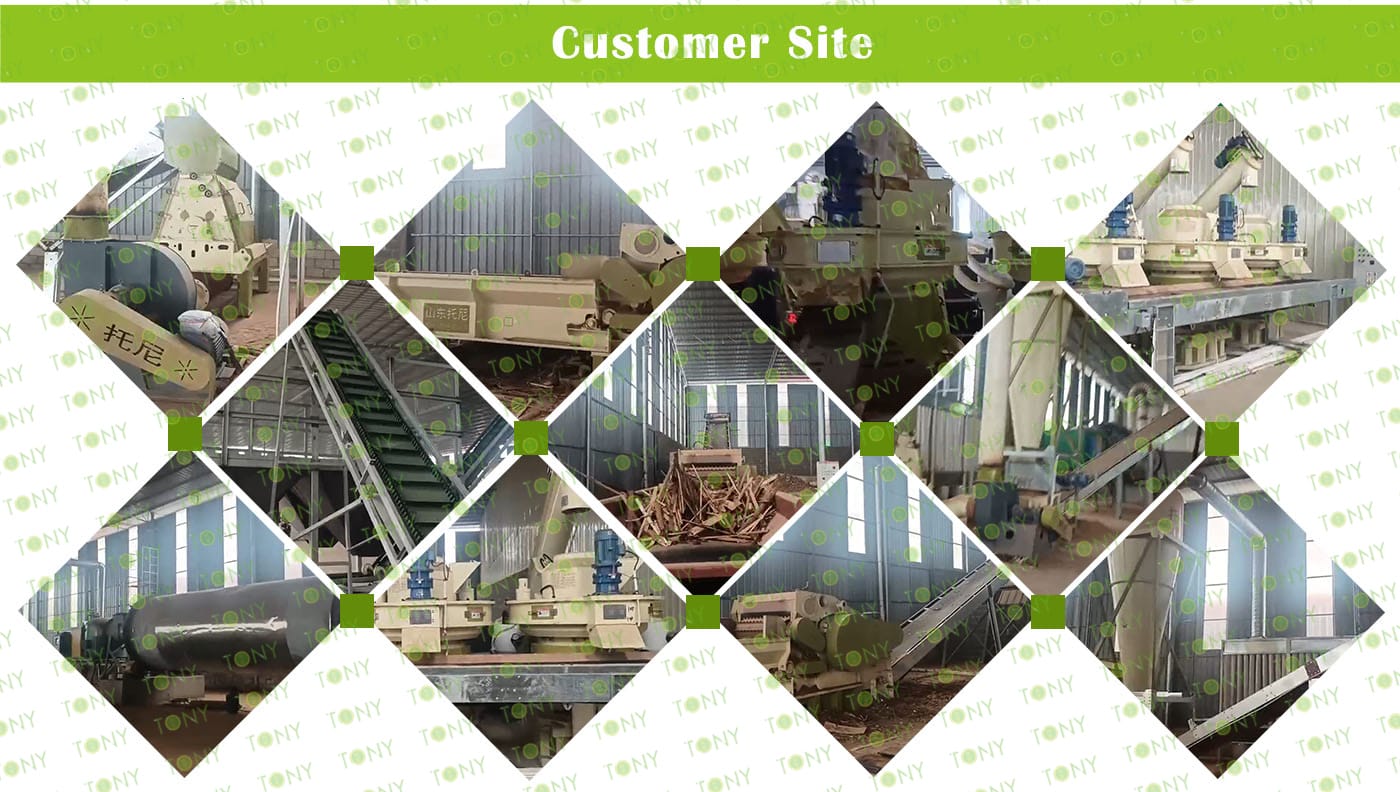

Диаграма на производствения случай на клиента

7.Снимки

Фигура Пелетна машина за бали слама + пелети

1. С нарастващите енергийни и екологични кризи, енергията от биомаса привлича все по-голямо внимание като възобновяем и чист енергиен източник. Например сламата предлага огромен потенциал за развитие. Биомасата може да се използва по различни начини и преработката й в компресирано пелетно гориво е усъвършенстван метод. Пелетното гориво от биомаса съдържа по-малко от една десета от съдържанието на сяра в сравнение с въглищата, което го прави ефективна алтернатива на въглищата и ефективно намалява емисиите на серен диоксид в атмосферата. Пепелта, получена след изгарянето, е отличен естествен тор. Понастоящем газификацията на пелети от биомаса е чист и екологичен метод на изгаряне, който играе важна роля за намаляване на емисиите на замърсяване и опазване на атмосферната среда.

2. Сламата е ценен ресурс и е повсеместно разпространена в някои райони. Дълго време, поради липса на ефективни методи за обезвреждане, изгарянето на място причинява замърсяване на околната среда. Въпреки това, изборът на слама като суровина за пелетно гориво от биомаса предлага изключително ниски разходи за суровина. Ако ресурсът е в изобилие в местния или околния район, разходите за суровини могат да бъдат почти незначителни.

3. Горивото от биомаса е не само екологично, но също така предоставя алтернативно решение за задоволяване на националните енергийни нужди. Пазарното търсене на гориво от биомаса продължава да расте, а цената на пелетите от биомаса също непрекъснато се повишава. Това създава значителни възможности за печалба за стартиращи фирми. Следователно използването на слама за производство на пелети от биомаса има много предимства. В допълнение към опазването на околната среда и създаването на възможности за заетост, той може също така да генерира огромни икономически ползи и да гарантира устойчивостта на енергията.

8.Снимки

Карта на слама плюс карта на частици

Основната стойност на пелетите от биомаса от слама се крие в тяхното отлично енергийно снабдяване. Техните енергийни свойства се изразяват в следните аспекти:

1. Калорична стойност (енергийна плътност)

Калоричната стойност на пелетите от слама обикновено варира от 15-19 MJ/kg (мегаджаула на килограм), като специфичната стойност се влияе от вида на суровината, съдържанието на влага и метода на обработка.

По-висока калорична стойност: Включително латентната топлина от изпарението на водата, приблизително 18-20 MJ/kg.

Долна калоричност: Без енергията на изпарението на водата, приблизително 15-17 MJ/kg.

Пелетизирането значително повишава калоричността на сламата, доближавайки я до тази на висококачествените въглища (приблизително 20-25 MJ/kg).

2. Характеристики на горене

Точка на запалване: Приблизително 250-300°C, по-ниска от тази на сурова слама (некомпресирана).

Ефективност на горене: След пелетизиране ефективността на горене може да достигне над 85%, с ниско съдържание на остатъчна пепел (обикновено под 10%). Съдържание на летливи вещества: приблизително 60-75%. Горенето лесно освобождава запалими газове, насърчавайки пълното изгаряне.

3. Енергийна плътност, съхранение и транспорт

Пелетизирането увеличава обемната енергийна плътност с 3-5 пъти, улеснявайки съхранението, транспортирането и широкомащабните приложения (като котелно гориво).

Контрол на влагата: Съдържанието на влага след обработка обикновено е по-малко от 10%, което значително намалява транспортните разходи и риска от мухъл.

4. Имоти за възобновяема енергия

Въглеродно неутрален: CO₂, освободен по време на горенето, е балансиран по същество от CO₂, абсорбиран по време на растежа на растенията, отговаряйки на нисковъглеродните и екологичните изисквания.

Устойчиви суровини: Използването на селскостопански отпадъци (като царевични стъбла и оризова слама) като суровини намалява замърсяването от изгаряне и позволява рециклирането на ресурсите.

5. Други свързани имоти

Състав на пепелта: Съдържа главно минерали като калий и калций и може да се рециклира като тор.

Устойчивост на счупване: Пелетите обикновено имат диаметър 6-8 mm и висока якост на натиск (приблизително 3-5 MPa), което ги прави подходящи за дългосрочно съхранение.

9.Снимки

Зелена Земя + Суровини + Карта на частиците
