1. Снимки

Кратко въведение в проекта:

1.Продукт: Линия за мокри пелети от слама

2.Капацитет: 15-18 т/час

3.TONY Марка 15-18 тона / час Мокра слама Пелети Процес на проекта

4. Основна машина: сламорезачка, чукова мелница, голям хидравличен силоз за съхранение, въртяща се барабанна сушилня, машина за пелети TONY TYJ760-Ⅲ-160KW, охладител за пелети, опаковъчна машина и лентови транспортьори

5. Обща мощност: около 2400 kw

6.Необходима област: Около  ㎡  L: M  W: M  H: M

Оформление на проекта за клиента:

3D фигура 3

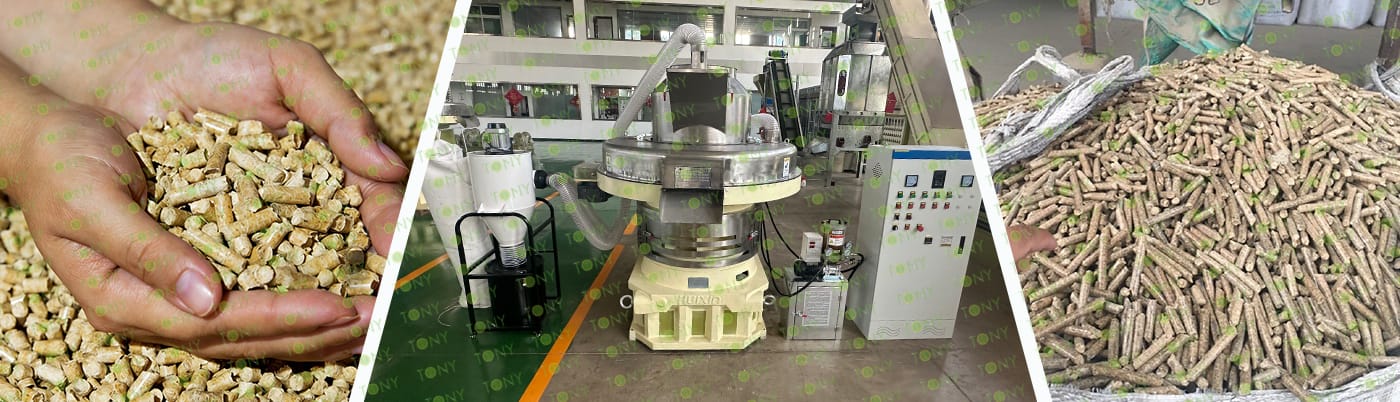

Снимки на суровини + снимки на машина за пелети

1. Принципът на работа на мокро оборудване за обработка на пелети от биомаса от слама

Принципът на оборудването за обработка на пелети от биомаса от мокра слама е да компресира първоначално диспергираните, безформени суровини в плътно пелетизирано гориво с фиксирана форма чрез механично налягане. Изборът и конфигурацията на този тип оборудване пряко влияе върху ефективността на производството и качеството на пелетите. Разбирането на неговите основни компоненти и ключови параметри може да ви помогне да отговаряте по-добре на вашите производствени нужди.

2. Характеристики на мокро оборудване за обработка на пелети от биомаса от слама

(1) Ниски емисии на замърсяване:Системата за сушене използва най-вече чиста енергия (като природен газ, газ от биомаса) или поддържащо оборудване за обработка на отработени газове за намаляване на емисиите на прах и вредни газове; малкото количество остатъци, генерирани по време на производствения процес, могат да бъдат рециклирани, за да се постигне нулев разход на суровини.

(2) Оптимизиране на консумацията на енергия:Някои съоръжения използват двигатели с променлива честота, за да контролират скоростите на подаване и пелетизиране и могат да регулират изходната мощност според характеристиките на материала, за да се избегне консумацията на празен ход; в същото време топлината от триене, генерирана по време на процеса на формоване чрез екструдиране, може да подпомогне изсушаването на материала и да намали допълнителната консумация на енергия за отопление.

(3) Широка адаптивност на суровините:В допълнение към обезвлажняването на слама, той може също така да обработва различни селскостопански и горски отпадъци като мокри дървесни стърготини, багаса от захарна тръстика, черупки от фъстъци и др., с широк спектър от приложения.

(4) персонализиран изход:От малки единични машини до големи производствени линии, той може да бъде гъвкаво конфигуриран според предлагането на суровини на потребителя и пазарното търсене, което може да отговори както на дребномащабните производствени нужди на фермерите, така и на мащабните производствени нужди на предприятията.

3. Сценарии на приложение на оборудване за обработка на пелети от биомаса от мокра слама

(1) Обработка в подкрепа на регионално отопление:Проектите за централно отопление в селските райони или малките градове могат да бъдат оборудвани с оборудване за обработка на пелети от мокра слама за преработка на местна мокра слама в пелети и след това да се подават в отоплителни котли на биомаса, осигурявайки на жителите чисти отоплителни услуги, заменяйки традиционното отопление с насипни въглища и намалявайки замърсяването със смог през зимата.

(2) Разпределено производство на електроенергия, поддържаща обработка:В проекти за разпределено производство на електроенергия от биомаса в отдалечени райони (като планински райони и селски райони), оборудването може да обработва местна мокра слама наблизо, за да осигури стабилно пелетно гориво за малки генератори, решавайки проблема с недостатъчното захранване в отдалечени райони и реализирайки локализиран енергиен цикъл.

2.Снимки

TONY Brand 15-18 TPH Wet Straw Line може да преработва мокра слама и различни материали от биомаса, свързани със селскостопански отпадъци, в пелети от биомаса. Преработката на слама в пелети от биомаса има широк спектър от приложения. Като гориво: горивото от пелети от слама може да се използва като котелно гориво за електроцентрали, промишлени котли, гражданско отопление и други области. Неговата калоричност е подобна на въглищата, но цената е по-ниска, а процесът на изгаряне произвежда по-малко замърсители, е по-екологично гориво. Като фураж: Пелетите от слама, обработени чрез машинна обработка на пелети от слама, могат да се използват като фураж за добитък. Този метод може да използва пълноценно сламата от реколтата, да намали разходите за фураж и също така да помогне за решаването на проблема с изхвърлянето на сламата. Тези употреби могат не само да използват ефективно селскостопанските отпадъци, да намалят замърсяването на околната среда, но също така да създадат икономически ползи и да насърчат устойчивото развитие на селското стопанство.

1. Капацитет: 15-18 тона/час

2. Суровини: Мокра слама, включително мокра царевична слама, мокра пшенична слама, мокра памучна слама, мокра ленена слама, мокра слама от цвекло и друга селскостопанска слама

3. Влага: около 30-35%

4. Приложение: Всички видове материали за биомаса, подходящи за производство на пелети.

Подходящи клиенти: компании за зелена енергия, селскостопански кооперации и малки отделения за обработка на селските райони, които имат готов достъп до мокра слама и свързани селскостопански остатъци.

5. Пазари на готово пелети: големи електроцентрали, битови отоплителни системи в селски и крайградски райони, промишлени отоплителни съоръжения в селските промишления, базирани в селските райони, приложенията за горене на топлинното изгаряне в местните производствени единици, отоплителните системи в селските училища и читалищата, котлите в малки селски предприятия и стойки в селските образователни институции.

3.Снимки

снимка

Снимки на суровини-завършен продукт

1. Име на проекта: производствена линия на мокра слама

2. Суровина: Бали от влажна слама

3. Съдържание на влага в суровината: 30-35%

4. Капацитет: 15-18 TPH

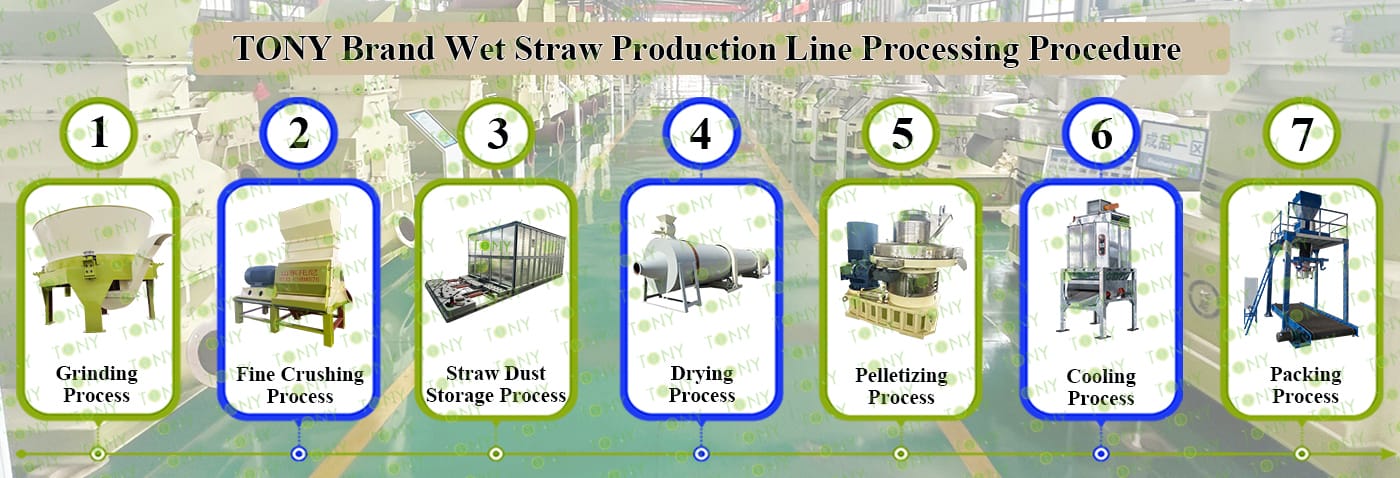

5. Процес: Процес на смилане - Процес на фино раздробяване - Процес на съхранение на сламен прах - Процес на сушене - Процес на пелетизиране - Процес на охлаждане - Процес на опаковане

6. Основно оборудване: сламорезачка -TPX2500-132kw, ефективна чукова мелница - TFD85*250-250kw, голям хидравличен силоз за съхранение TONY, сушилня с ротационен барабан-2,5*24m, машина за пелети TONY-TYJ760-III-160kw, охладител за поцинковани пелети, машина за опаковане на тонове и лентови транспортьори

4.Снимки

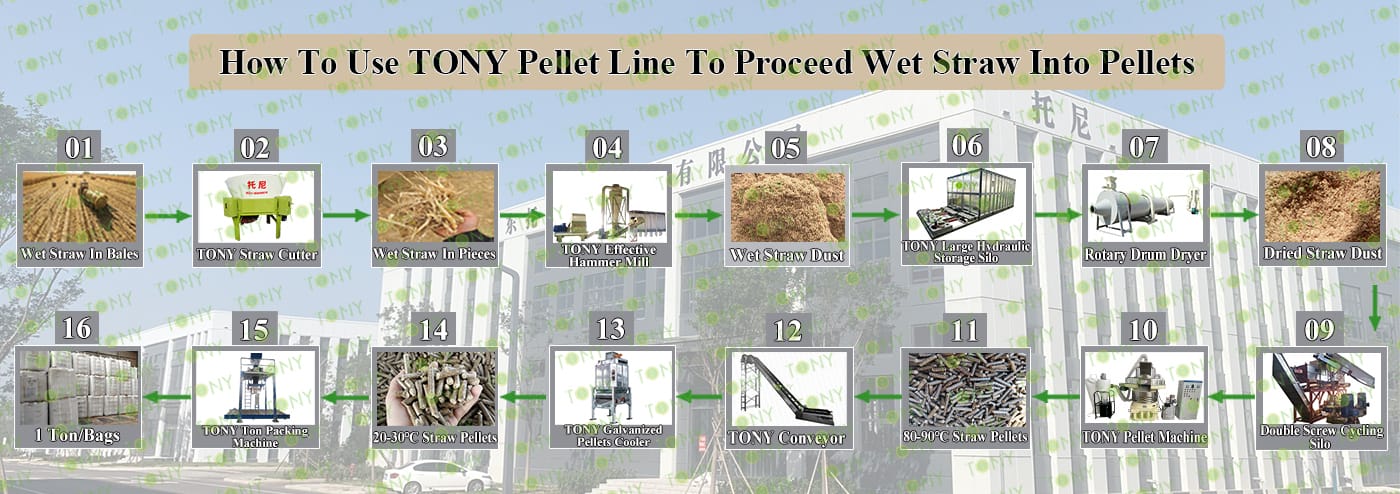

Блок-схема 1

диаграма на потока.

5.Снимки

Суровини + диаграма на частиците

Диаграма частица + машина

3D фигура Фигура 1-дължина и ширина

3D Фигура Фигура 2-Висока

3D фигура Фигура 3

5.1.Снимки

Диаграма на машина за ротационно рязане TPX2500-132kw

Със снимки на суровини-завършен продукт

1. Процес на смилане:

A. Процесът се използва главно за смилане на мокра слама с диаметър до 2,2 м на парчета мокра слама. Ротационният режим на рязане на външната верига на зъбното колело, ротационното режещо роторно острие е остро, а типовете остриета са различни, които могат да се въртят, за да се режат различни бали слама с различни диаметри, различни дебелини, различни дължини и различно съдържание на вода

Сламорезачка на марката B.TONY TPX2500-132kw модели *3 комплекта

C. Капацитет: 4,5-5 тона/час/комплект

Основни части:

(1) Новата сламорезачка на Тони

(2) Увеличен грамофон

(3) Ротационна режеща система

(4) Задвижваща система

(5) Електрически шкаф.

5.2 Снимки

Високоефективна трошачка

Диаграма на лентови стърготини

2. Фин Процес на смачкване:

А. Процесът се използва главно за разбиване на 60-70 мм мокра слама в 8-14 мм мокър сламен прах.

B.TONY ефективна чукова мелница TFD85*250-250kw *2 комплекта.

C. Капацитет: 15-18 тона/час.

Основни части:

(1) Ефективна чукова мелница TONY

(2) Колекционер на поцинковане на прах.

(3) вентилатор за конвектиране на дървени стърготини.

(4) Циклон с въздушен алек.

(5) Електрически шкаф.

5.3 Снимки

снимка

Голям хидравличен силоз

3. Процес на съхранение на прах от слама:

A. Този процес се използва главно за съхранение на праха от слама, който излиза от чуковата мелница. Това е хидравличен галванизиран силоз за съхранение, който е по-стабилен и прахът от слама в него не е лесно да бъде блокиран.

Голям хидравличен силоз за съхранение на марката B.TONY за съхранение на праха от слама, който излиза от чуковата мелница. Този процес може да бъде по избор от клиента. Ако клиентът не избере контейнера за съхранение, той може да съхранява дървените стърготини директно на земята, което може да изисква малко труд.

Основни части:

(1)Новият голям хидравличен силоз за съхранение на TONY.

(2) С винтове вътре в контейнера за съхранение, за да се предотврати блокиране на прах от слама.

5.4 Снимки

4. Процес на сушене:

A. Този процес се използва главно за изсушаване на праха от слама от 30-35% до 10-15%.  B.Капацитет: 15-18 тона/час.

C.TONY използва 2 комплекта 2,5*24m въртяща се барабанна сушилня за този процес, горещата печка TONY е направена от тиган от огнеупорни тухли, обвивка с H стоманена плоча като рамка.   Вътре има 3 слоя противопожарно устройство, което може ефективно да предотврати навлизането на огъня в сушилнята. Клиентите могат да изберат да използват отпадъчна дървесина, пелети от биомаса, природен газ и др. като гориво за пещта с горещ въздух

Сушилнята TONY използва спираловиден тръбен материал и не се деформира лесно. За разлика от други производители със заваряване на железни плочи, много лесно се деформира.

Основни части:

(1) Основно тяло на ротационния барабан на Тони (редуциращи с двигатели и пипчета)

(2) Горещата печка на TONY.

(3) вентилатор+циклон с въздушен алек.

5.5 Снимки

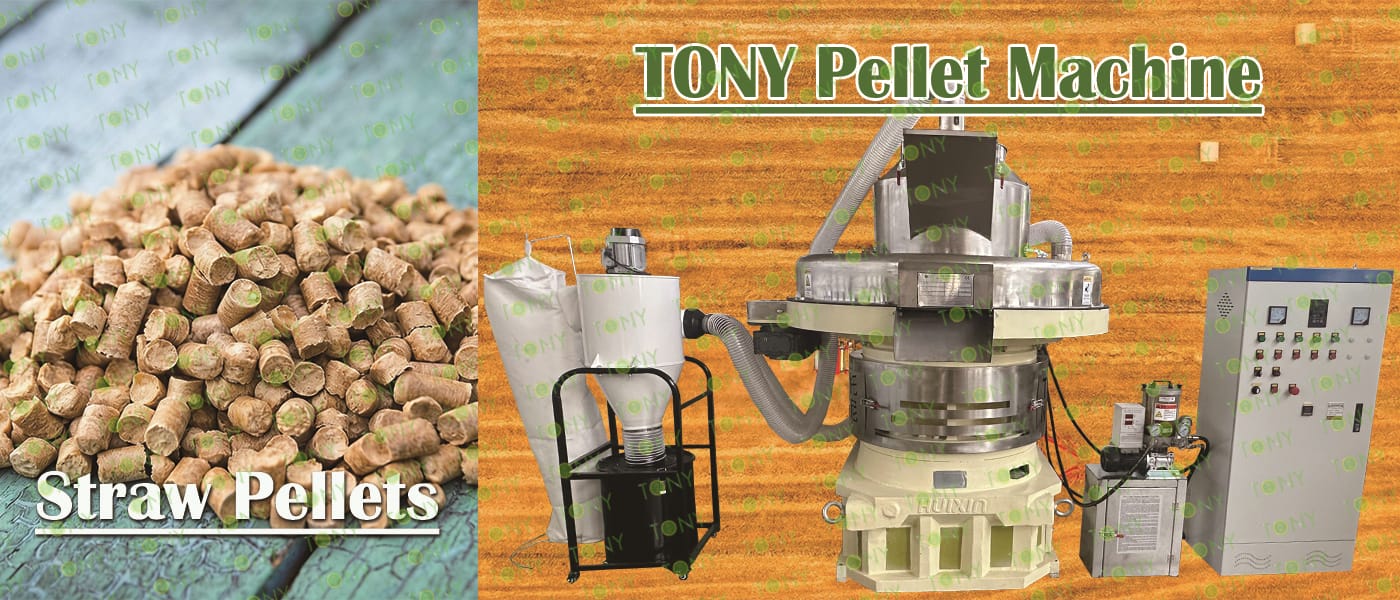

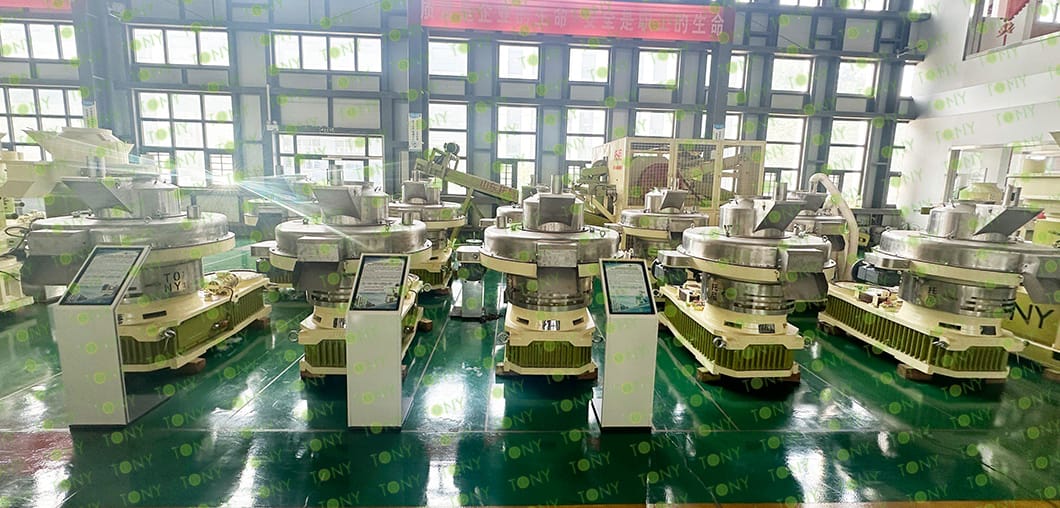

Комплект машина за пелети от четири части със суровини, схема за пелети

5. Процес на пелетизиране:

A. Този процес се използва главно за продукти с пелети с φ6-8mm.

Машина за пелети с вертикален пръстен на марката B.TONY TYJ760-Ⅲ-160kw *6 комплекта

C. Капацитет: 15-18 тона/час.

Силозът за циклиране с двоен винт D. се добавя над машината за пелети, което има предимствата на спестяване на място, спестяване на труд, интелигентно контролиране на скоростта на подаване, не е лесно да се блокира материала и подобряване на ефективността на производството.

Основни части:

(1) Нова машина за пелети с вертикален пръстен на TONY.

(2) Циклони и чанти Колектори за прах.

(3) Автоматична система за смазване на лагерите.

(4) Електрически шкафове.

За повече подробности и информация за оборудването можете да се свържете с ТОНИ

5.6 Снимки

Галванизиран охладител + диаграма на частиците

6. Процес на охлаждане:

А. Този процес се използва главно за охлаждане на пелети от 80-90 ℃ до 20-30 ℃

Поцинкован охладител за пелети с марка B.TONY*2 комплекта

C.Капацитет: 15-18 тона/час.

Основни части:

(1) Новият охладителен сепаратор за поцинковани пелети на TONY с вибриращо сито.

(2) Циклони и чанти Колектори за прах.

(3) вентилатор.

(4) Свържете тръбите.

5.7 Снимки

Тон чартърен полет

7. Процес на опаковане:

A. Този процес се използва главно за опаковане на пелети в 1 тон/торби.

Машина за опаковане на тонове марка B.TONY*2 комплекта

C.Капацитет: 15-18 тона/час

Основни части:

(1) Машина за опаковане на тонове TONY

(2) Система за измерване на електронна платформа

(3) Автоматични функции за корекция на тара, нула и спад

(4) Системата за хранене включва бързи, средни и бавни скорости на подаване, за да гарантира точност на измерване

6.Снимки

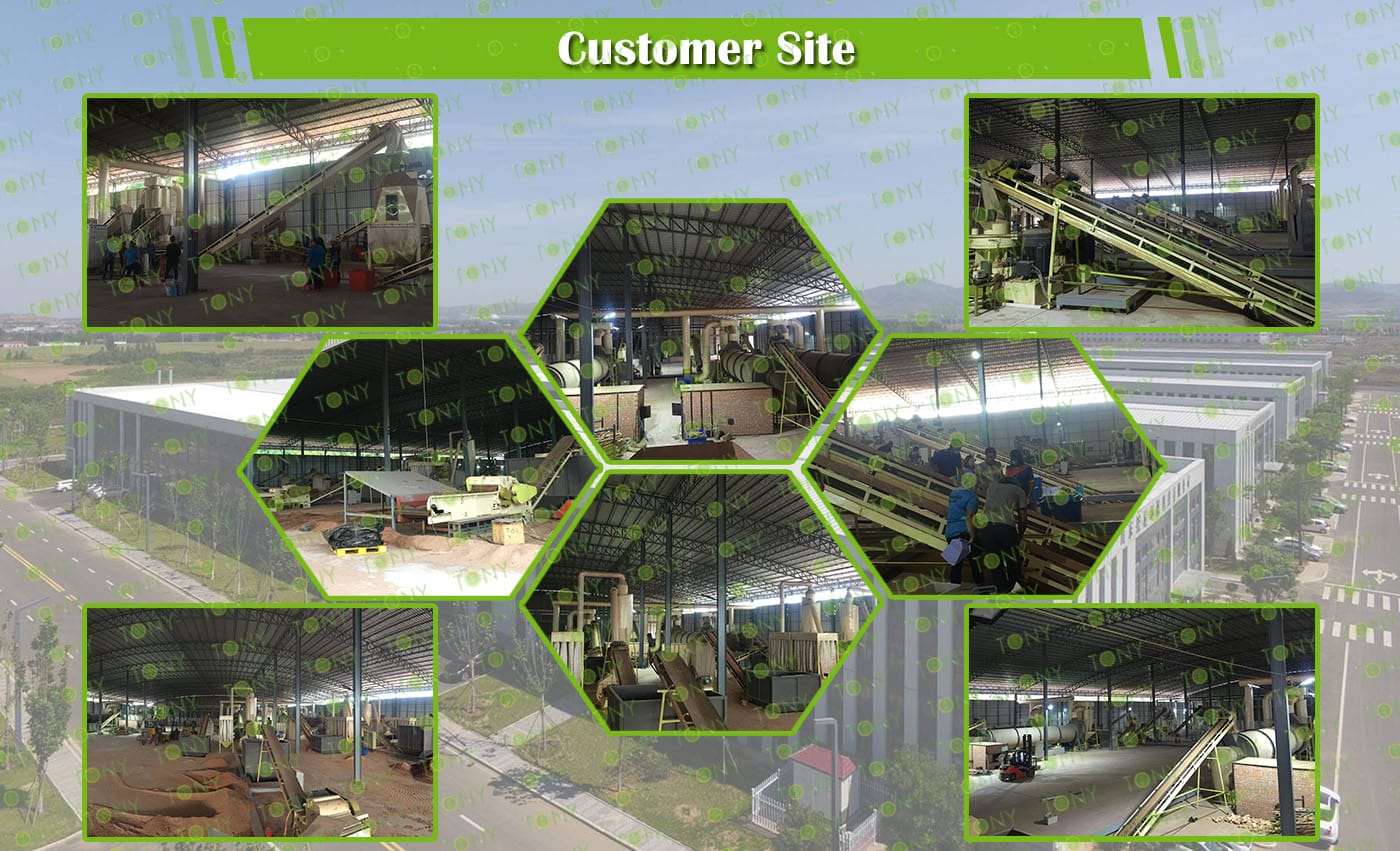

Диаграма на производствения случай на клиента

7.Снимки

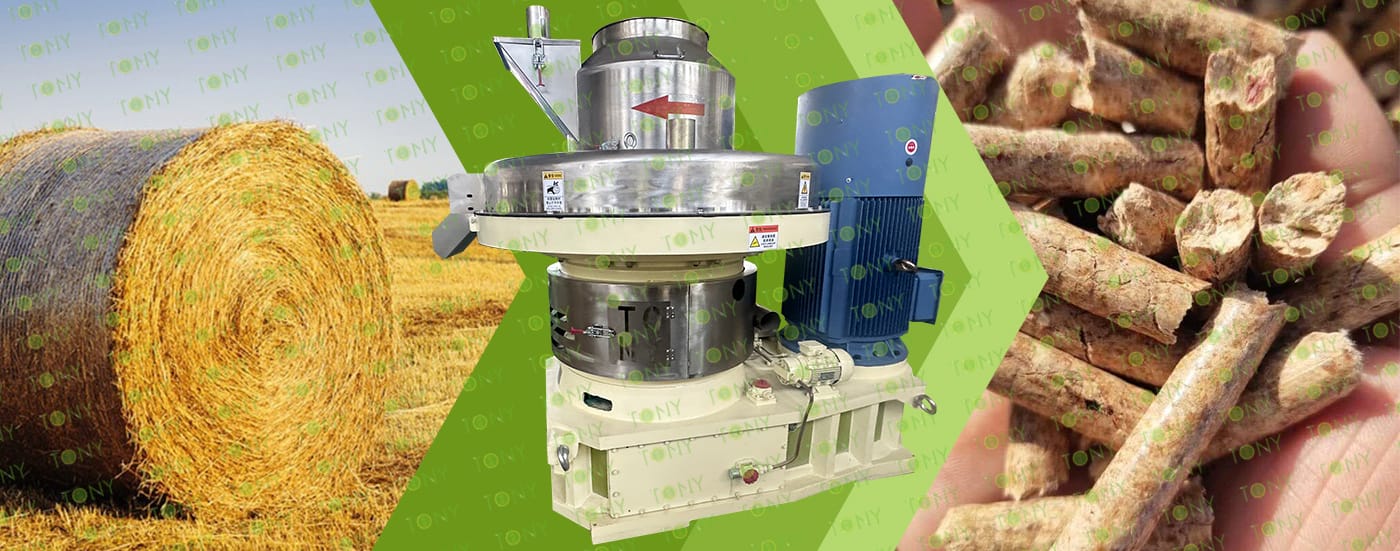

Фигура Пелетна машина за бали слама + пелети

Конфигурация на оборудване за преработка на мокра слама в пелети от биомаса: Съвпадение на производствения капацитет с характеристиките на суровината

Оборудването е основният актив на един проект. Трябва да се избере подходяща производствена линия въз основа на планирания производствен капацитет и бюджет, за да се избегне загуба или недостатъчен производствен капацитет.

1. Малки проекти:

 Подходящо за стартиращи фирми или такива с ограничено финансиране. Конфигурациите включват ротационен нож за слама, пулверизатор, барабанна сушилня, единичен пелетизатор и просто охлаждащо сито.

2. Средни проекти:

Подходящ за проекти със стабилни суровини и канали за продажба. Конфигурациите включват автоматизирана система за зареждане, високоефективен пулверизатор, непрекъсната сушилня, множество пелетизатори, охладител и опаковъчна машина за намаляване на разходите за труд и подобряване на производствената ефективност.

3. Основни изисквания към оборудването:

Сушилнята трябва да е съвместима с високото съдържание на влага в мократа слама, а формите за пелетизатор трябва да са изработени от устойчиви на износване материали (като легирана стомана), за да се намали износването от мокри материали.

8.Снимки

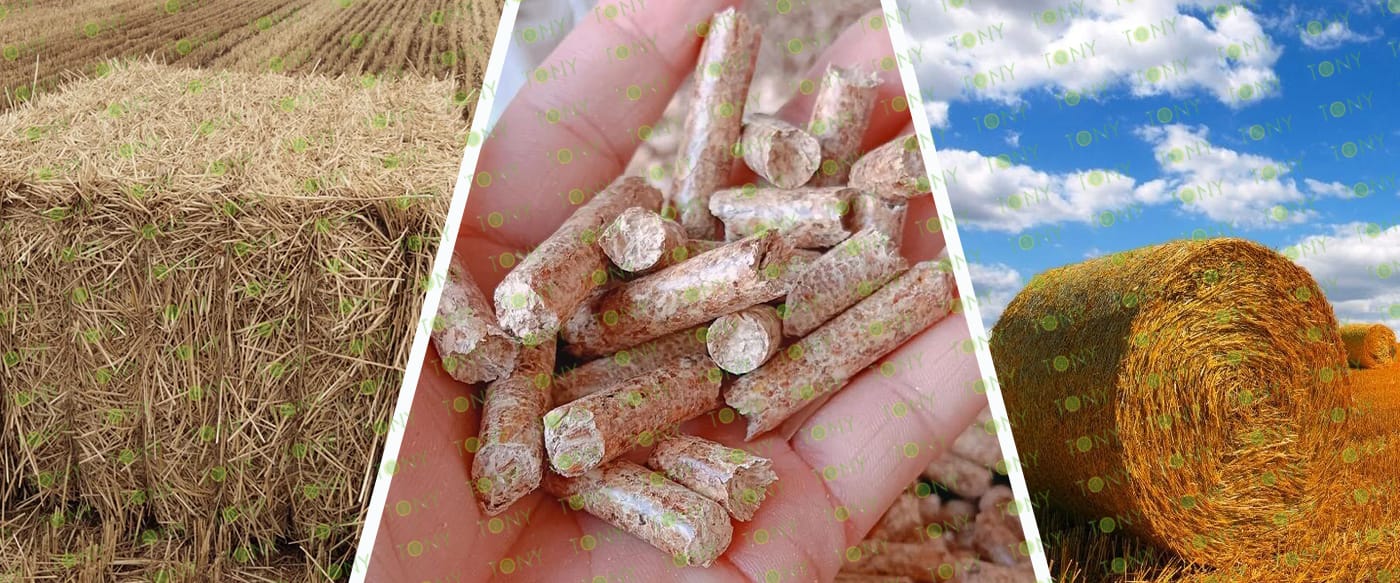

Карта на слама плюс карта на частици

Характеристики на суровината за пелети от сламена биомаса: широка наличност, ниска цена и устойчиво производство.

Суровините са в основата на производството на пелети, а техните характеристики определят осъществимостта и рентабилността на проекта.

1. Широка наличност на суровини:

Суровините включват селскостопански отпадъци като царевични стъбла, пшенична слама, оризови стъбла и черупки от фъстъци. Това елиминира зависимостта от оскъдни ресурси и позволява местни доставки, осигурявайки дългосрочно, стабилно снабдяване със суровини.

2. Ниски разходи за суровини:

Изкупната цена на сламата е значително по-ниска от тази на въглищата и природния газ, еквивалентна на цената на твърдите горива. Тази ниска цена на суровината прави цената на пелетите силно конкурентна на пазара.

3. Висока степен на използване на суровината:

100% от натрошените примеси и нестандартните пелети, генерирани по време на производствения процес, могат да бъдат рециклирани за повторна обработка, което води до обща степен на използване на суровините над 95%. Пепелта от изгарянето на пелети е богата на калий, калций и други елементи и може да се използва повторно като органичен тор, завършвайки пълен ресурсен цикъл от „слама – пелети – пепел – тор“ с нулеви отпадъци.

9.Снимки

Зелена Земя + Суровини + Карта на частиците
