1. Снимки

Снимки на суровини + снимки на машина за пелети

1. Принципът на работа на оборудването за обработка на пелети от суха слама

(1) Предварителна обработка: Натрошаване и пресяване за решаване на проблема с „морфологията“.

Съдържанието на влага в сухата слама е достигнало стандарта (обикновено 10%-15%). В основата на предварителната обработка е да се оптимизира физическата форма на материала и да се подготви за формоване.

Сухата слама (като царевични стъбла и пшенична слама) се раздробява на фини влакнести материали с помощта на чукова мелница. Сухата слама е крехка и по-лесна за смачкване от мократа слама, с по-ниска консумация на енергия и по-лесно контролиране на еднородността на материала.

(2) Формоване: Екструдиране под високо налягане за завършване на "гранулиране"

Това е основната част от оборудването. Насипният материал се изстисква в гранули с фиксирана форма чрез механично високо налягане.

Валякът в камерата за гранулиране притиска плътно материала към пръстеновидна матрица с отвор на матрицата (диаметър 6-12 mm). Под действието на високо налягане материалът се изстисква в отвора на матрицата, за да образува непрекъсната цилиндрична лента. Сухата слама има по-малко триене и някои съоръжения ще увеличат по подходящ начин натиска на ролката, за да гарантират плътността на формоването.

2. Характеристики на оборудването за обработка на пелети от изсушена сламена биомаса

(1) Няма система за сушене, намалявайки инвестициите в оборудването и подовото пространство:

Не е необходимо оборудването да бъде оборудвано с големи сушилни устройства като барабанни сушилни и пещи с горещ въздух. Цялостната структура на производствената линия е по-опростена, първоначалните разходи за закупуване на оборудване са намалени с 30%-40%, а площта на завода, необходима за системата за сушене, е спестена.

(2) Ниска трудност при смилане и по-ниска консумация на енергия:

Сухата слама има хрупкава текстура и не е необходимо да преодолява жилавостта, причинена от високо съдържание на влага по време на смилане. Необходима е само малка чукова мелница, за да се натроши до квалифициран размер на частиците (3-8 mm). Консумацията на енергия на тон материал е с 20%-30% по-ниска от тази на мократа слама.

(3) Устойчив на износване дизайн на оформящите части:

Тъй като сухата слама не съдържа твърде много влага, триенето между материала и формата и ролката е по-интензивно по време на екструдиране. Основните компоненти на оборудването (като пръстеновидна матрица и ролка) са предимно изработени от сплав с висока твърдост (като Cr12MoV) или повърхностно закалени, а експлоатационният живот е с 15%-20% по-дълъг от този на формиращите части на оборудване за мокра слама.

3. Сценарии на приложение на оборудване за обработка на пелети от изсушена сламена биомаса

Основни области на приложение: Производство и приложение на енергия от биомаса

Основният продукт след преработка на слама са пелети от сламена биомаса (или стандартни пелети след изсушаване). Неговата основна стойност се състои в превръщането му в чист и възобновяем енергиен източник, който замества традиционните изкопаеми горива. Следователно енергийното поле е основният сценарий на приложение на това оборудване, включително:

(1) Област на промишлено отопление/производство на електроенергия

Приложими сценарии: производствена топлина (като отопление на бойлер, процес на сушене) на малки и средни фабрики (като хранително-вкусова, текстилна, дървообработваща, химикали и др.), източник на енергия за малки генераторни комплекти.

(2) Гражданско поле за отопление/готвене

Приложими сценарии: зимно отопление в райони с богати ресурси от слама, семейно готвене или отопление на малки търговски обекти (като квартири, центрове за къпане).

(3) Поле за производство на енергия от биомаса

Приложими сценарии: връзка за предварителна обработка на гориво на малки и средни електроцентрали на биомаса (инсталирана мощност 10-30MW).

2.Снимки

Линията за изсушена слама TONY Brand 36-45 TPH може да преработва изсушена слама и различни материали от биомаса, свързани със селскостопански отпадъци, в пелети от биомаса. Преработката на слама в пелети от биомаса има широк спектър от приложения. Като гориво: горивото от пелети от слама може да се използва като котелно гориво за електроцентрали, промишлени котли, гражданско отопление и други области. Неговата калоричност е подобна на въглищата, но цената е по-ниска, а процесът на изгаряне произвежда по-малко замърсители, е по-екологично гориво. Като фураж: Пелетите от слама, обработени чрез машинна обработка на пелети от слама, могат да се използват като фураж за добитък. Този метод може да използва пълноценно сламата от реколтата, да намали разходите за фураж и също така да помогне за решаването на проблема с изхвърлянето на сламата. Тези употреби могат не само да използват ефективно селскостопанските отпадъци, да намалят замърсяването на околната среда, но също така да създадат икономически ползи и да насърчат устойчивото развитие на селското стопанство.

1. Капацитет: 36-45 тона/час

2. Суровини: Изсушена слама, включително изсушена царевична слама, изсушена пшенична слама, изсушена памучна слама, изсушена ленена слама, изсушена слама от цвекло и друга селскостопанска слама

3. Влага: около 10-15%

4. Приложение: Всички видове материали за биомаса, подходящи за производство на пелети.

Подходящи клиенти: компании за зелена енергия, селскостопански кооперации и дребномащабни селски преработвателни единици, които имат лесен достъп до слама и свързани селскостопански остатъци.

5. Пазари на готово пелети: големи електроцентрали, битови отоплителни системи в селски и крайградски райони, промишлени отоплителни съоръжения в селските промишления, базирани в селските райони, приложенията за горене на топлинното изгаряне в местните производствени единици, отоплителните системи в селските училища и читалищата, котлите в малки селски предприятия и стойки в селските образователни институции.

3.Снимки

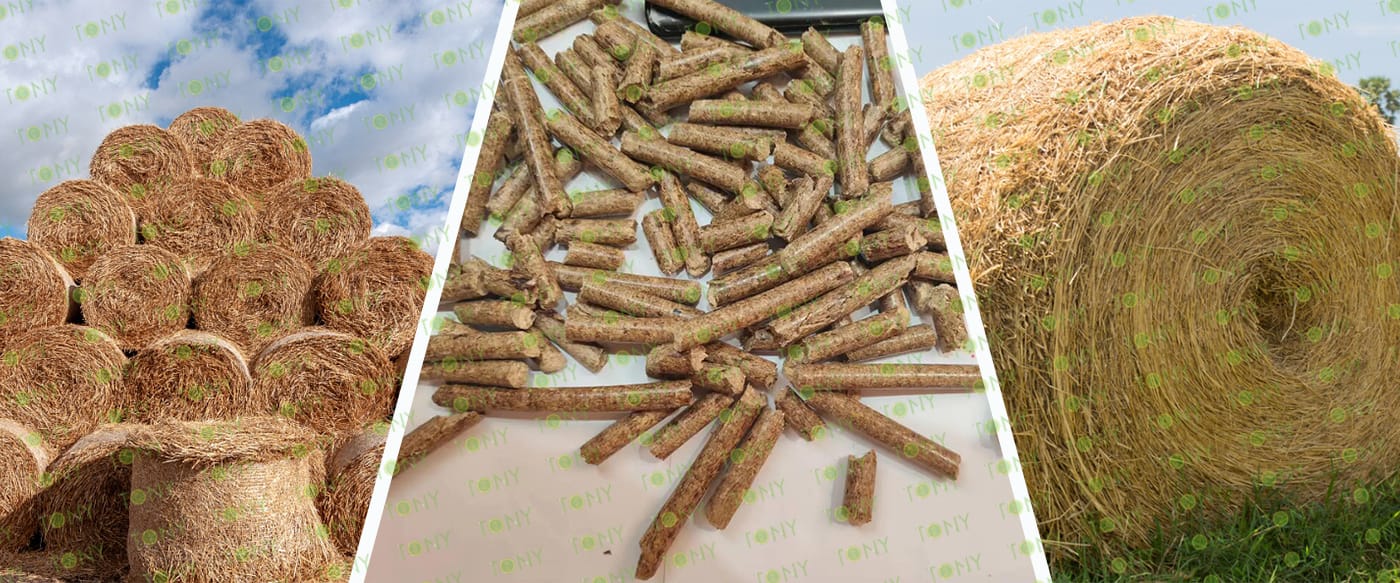

Снимки на суровини-завършен продукт

1. Име на проекта: производствена линия на сушена слама

2. Суровина: бали от изсушена слама

3. Съдържание на влага в суровината: 10-15%

4. Капацитет: 36-45 TPH

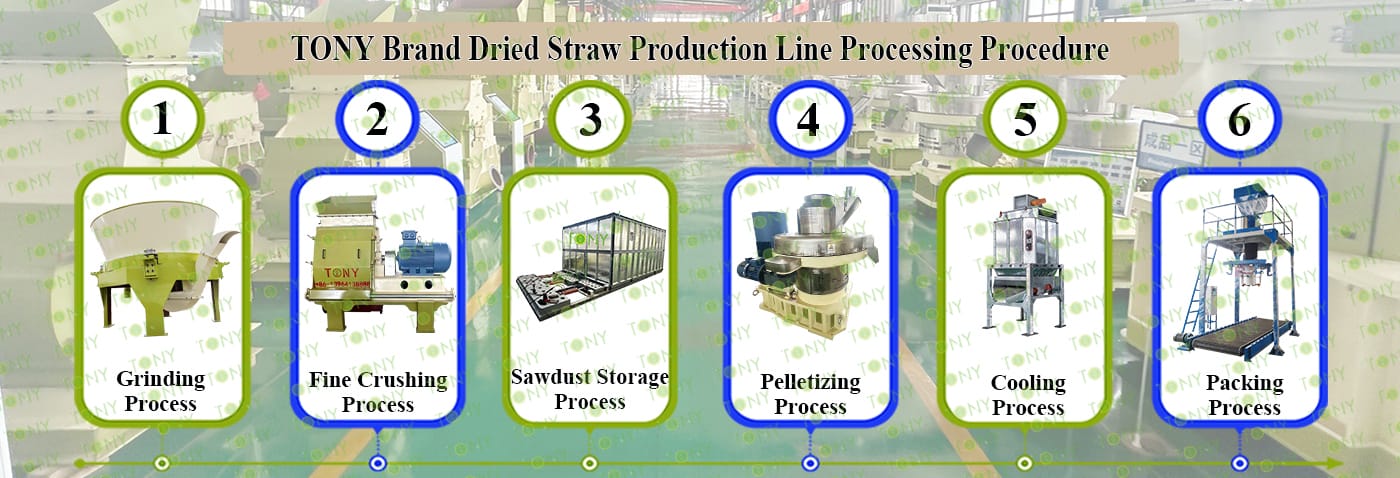

5. Процес: Процес на смилане - Процес на фино раздробяване - Процес на съхранение на сламен прах - Процес на пелетизиране - Процес на охлаждане - Процес на опаковане

6. Основно оборудване: сламорезачка -TPX3500-160kw, ефективна чукова мелница - TFD100*200-315kw, голям хидравличен силоз за съхранение TONY, машина за пелети TONY-TYJ860-III-280kw, охладител за поцинковани пелети, машина за пакетиране на тонове и лентови транспортьори

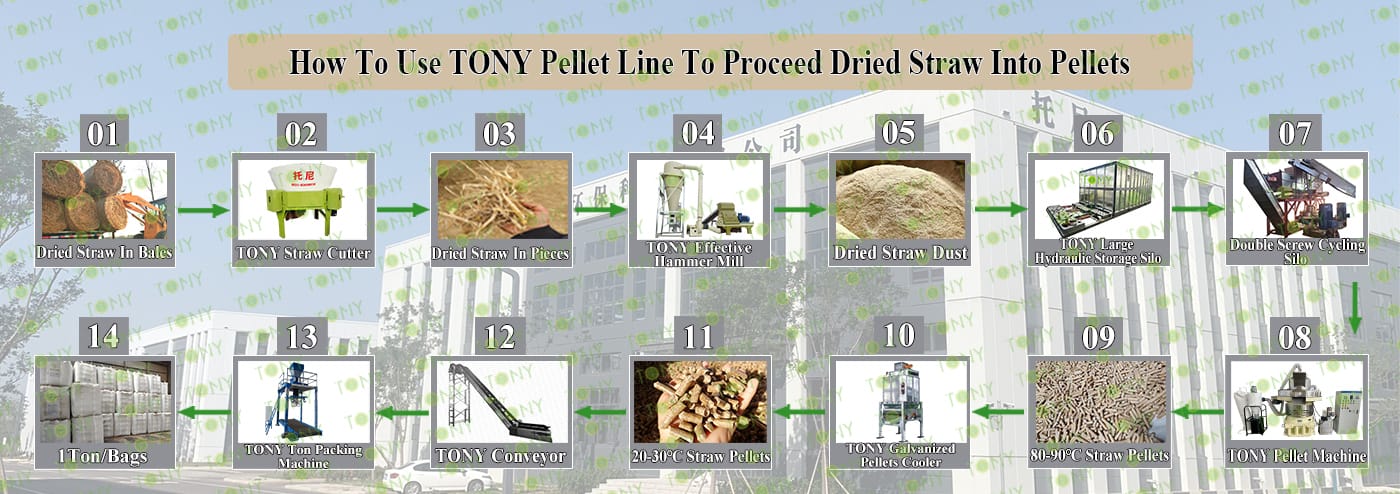

Блок-схема 1

Диаграма 2

5.Снимки

Суровини + диаграма на частиците

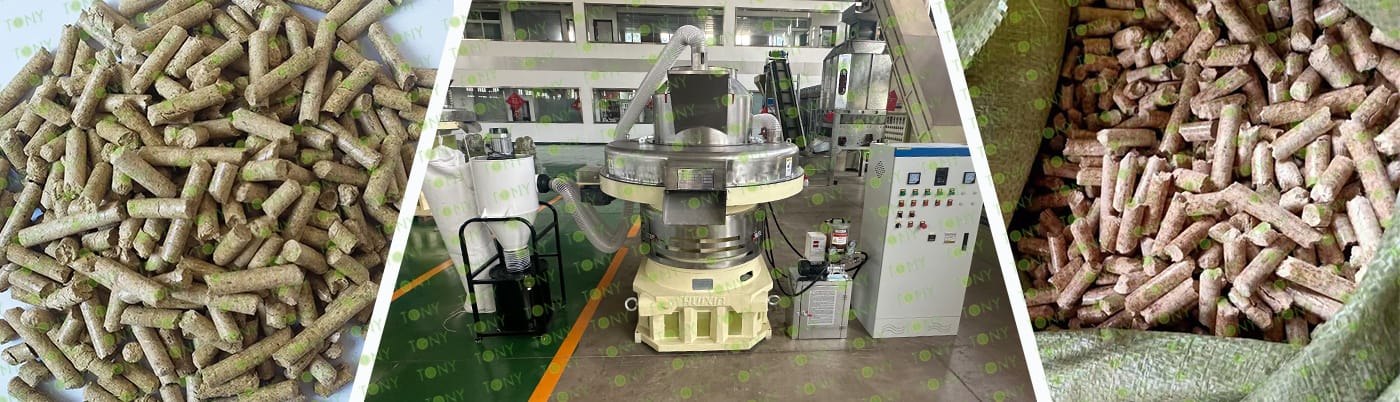

Диаграма частица + машина

5.1 Снимки

Чертеж на машина за ротационно рязане с чертеж на суровини и завършен продукт

1. Процес на бдителност

A. Процесът се използва главно за смилане на изсушена слама с диаметър до 3 м на парчета изсушена слама. Ротационният режим на рязане на външната верига на зъбното колело, ротационното режещо роторно острие е остро, а типовете остриета са различни, които могат да се въртят, за да се режат различни бали слама с различни диаметри, различни дебелини, различни дължини и различно съдържание на вода

Сламорезачка на марката B.TONY TPX3500-160kw модели *4 комплекта

C.Капацитет: 8-11 тона/час/комплект

Основни части:

(1) Новата сламорезачка на Тони

(2) Увеличен грамофон

(3) Ротационна режеща система

(4) Задвижваща система

(5) Електрически шкаф.

5.2 Снимки

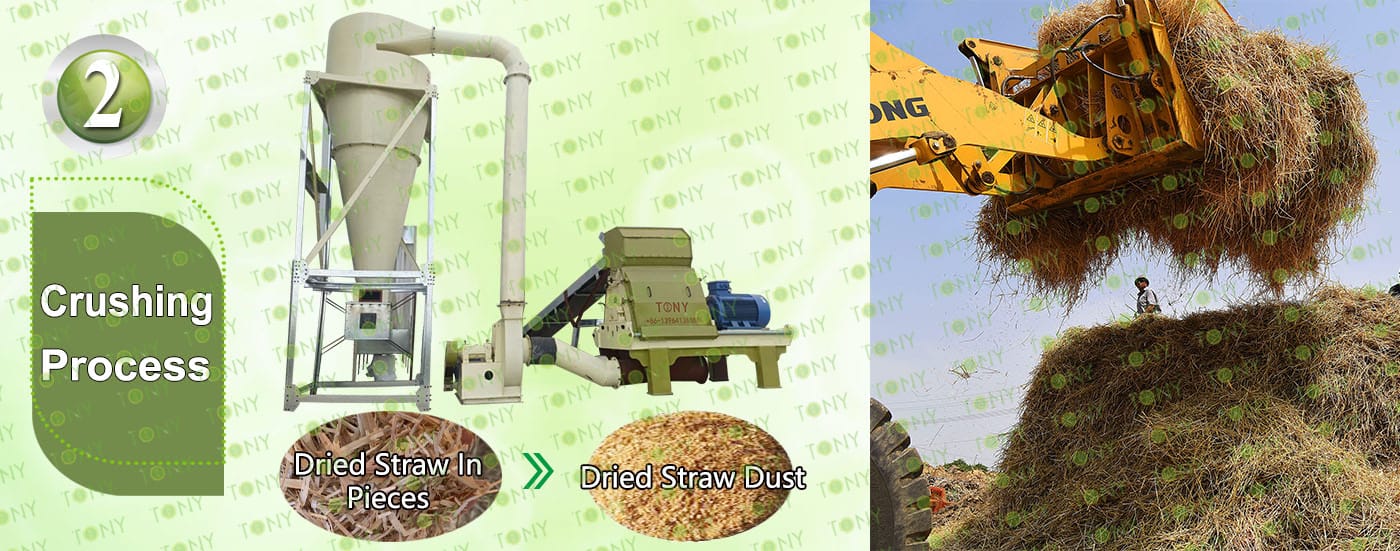

Високоефективна трошачка с диаграма на дървени стърготини

2. Процес на раздробяване

А. Процесът се използва главно за смачкане на 60-70 мм изсушени парчета от слама в 8-14 мм изсушен сламен прах.

B.TONY ефективна чукова мелница TFD100*200-315kw *4 комплекта.

C. Капацитет: 36-45 тона/час.

Основни части:

(1) Ефективна чукова мелница TONY

(2) Колекционер на поцинковане на прах.

(3) вентилатор за конвектиране на дървени стърготини.

(4) Циклон с въздушен алек.

(5) Електрически шкаф.

5.3 Снимки

Голям хидравличен силоз

3. Процес на съхранение на прах от слама:

A. Този процес се използва главно за съхранение на праха от слама, който излиза от чуковата мелница. Това е хидравличен галванизиран силоз за съхранение, който е по-стабилен и прахът от слама в него не е лесно да бъде блокиран.

Голям хидравличен силоз за съхранение на марката B.TONY за съхранение на праха от слама, който излиза от чуковата мелница. Този процес може да бъде по избор от клиента. Ако клиентът не избере контейнера за съхранение, той може да съхранява дървените стърготини директно на земята, което може да изисква малко труд.

Основни части:

(1)Новият голям хидравличен силоз за съхранение на TONY.

(2) С винтове вътре в контейнера за съхранение, за да се предотврати блокиране на прах от слама.

5.4 Снимки

Комплект машина за пелети от четири части със суровини, схема за пелети

4. ПОЛЕТИЗАЦИЯ:

A. Този процес се използва главно за продукти с пелети с φ6-8mm.

Машина за пелети с вертикален пръстен на марката B.TONY TYJ860-Ⅲ-280kw *9 комплекта

C. Капацитет: 36-45 тона/час.

Силозът за циклиране с двоен винт D. се добавя над машината за пелети, което има предимствата на спестяване на място, спестяване на труд, интелигентно контролиране на скоростта на подаване, не е лесно да се блокира материала и подобряване на ефективността на производството.

Основни части:

(1) Нова машина за пелети с вертикален пръстен на TONY.

(2) Циклони и чанти Колектори за прах.

(3) Автоматична система за смазване на лагерите.

(4) Електрически шкафове.

За повече подробности и информация за оборудването можете да се свържете с ТОНИ

5.5 Снимки

Галванизиран охладител + диаграма на частиците

5. Процес на охлаждане:

А. Този процес се използва главно за охлаждане на пелети от 80-90 ℃ до 20-30 ℃

Поцинкован охладител за пелети с марка B.TONY*3 комплекта

C.Капацитет: 36-45 тона/час.

Основни части:

(1) Новият охладителен сепаратор за поцинковани пелети на TONY с вибриращо сито.

(2) Циклони и чанти Колектори за прах.

(3) вентилатор.

(4) Свържете тръбите.

5.6 Снимки

Тон чартърни снимки

6. Процес на опаковане:

A. Този процес се използва главно за опаковане на пелети в 1 тон/торби.

Машина за опаковане на тонове марка B.TONY*3 комплекта

C.Капацитет: 36-45 тона/час

Основни части:

(1) Машина за опаковане на тонове TONY

(2) Система за измерване на електронна платформа

(3) Автоматични функции за корекция на тара, нула и спад

(4) Системата за хранене включва бързи, средни и бавни скорости на подаване, за да гарантира точност на измерване

6.Снимки

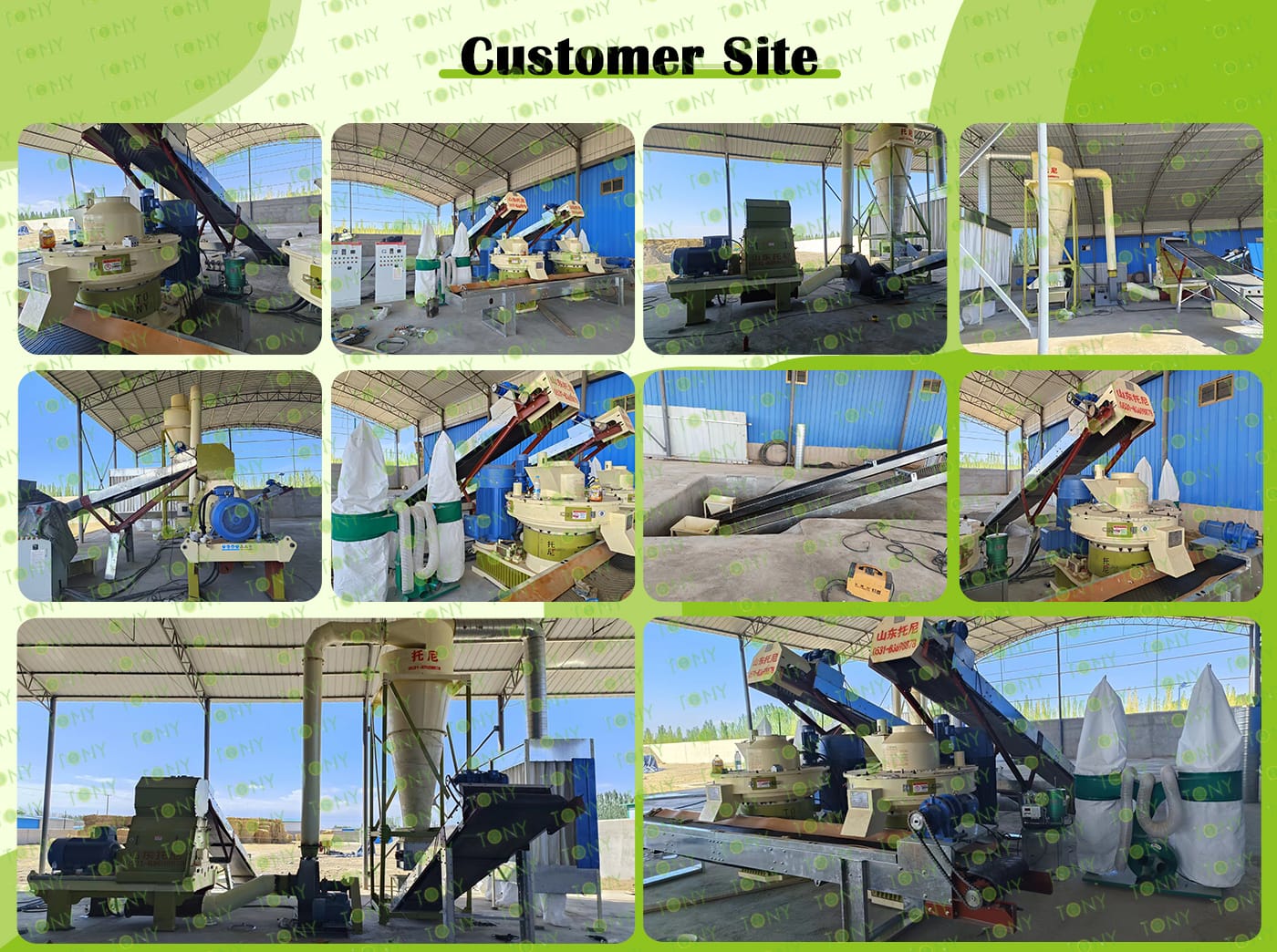

Диаграма на производствения случай на клиента

7.Снимки

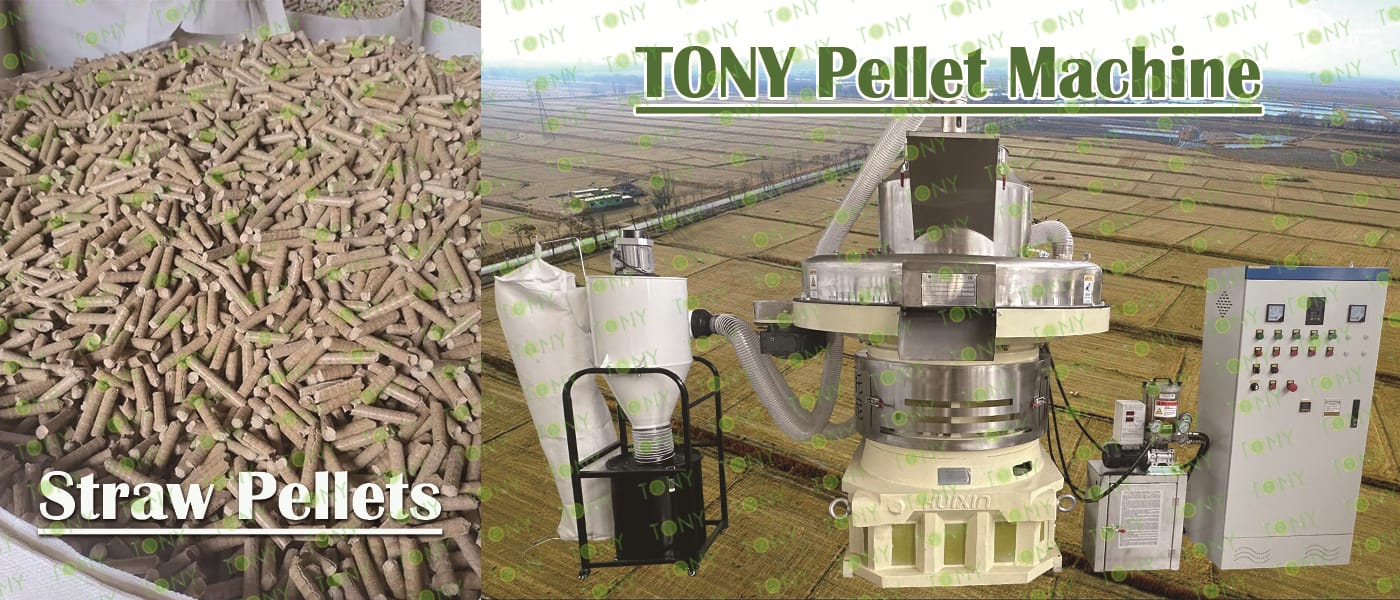

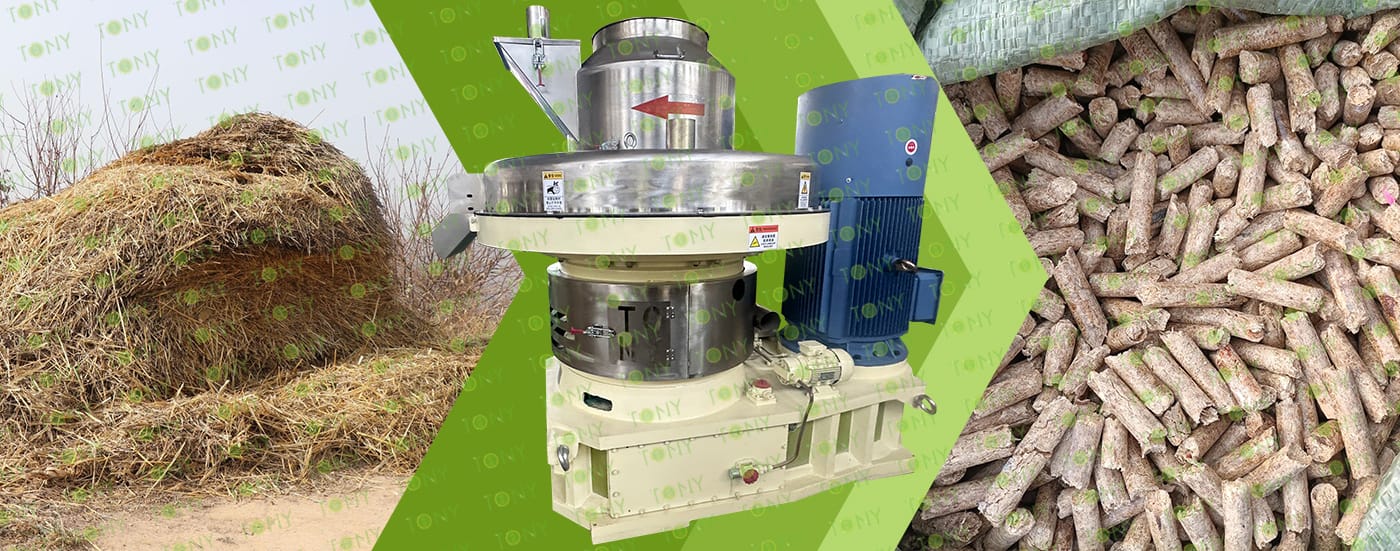

Фигура Пелетна машина за бали слама + пелети

Основното значение на проекта за пелети от суха слама от биомаса се крие в постигането на тройни ползи от оползотворяване на ресурсите от селскостопански отпадъци, заместване на чиста енергия и увеличен доход за фермерите. Това е не само ефективен начин за справяне със замърсяването, причинено от изгарянето на слама, но и решаващ компонент за постигане на целите за „двоен въглерод“ и съживяване на селските райони.

1. Намаляване на замърсяването от изгаряне на слама:

Изгарянето на слама произвежда големи количества замърсители като PM2,5 и серен диоксид, основен източник на смог. Този проект преработва суха слама в пелетно гориво, замествайки изгарянето, намалявайки емисиите на замърсители с над 90% и подобрявайки регионалното качество на въздуха.

2. Насърчаване на заместването на чиста енергия:

Въглеродните емисии от изгарянето на пелетно гориво са част от „въглеродния цикъл“ (ягодите абсорбират CO2 по време на растежа и го освобождават по време на горенето, като в крайна сметка постигат цялостна въглеродна неутралност), което го прави жизнеспособна алтернатива на изкопаемите горива като въглища и природен газ.

3. Повишаване на икономическата стойност на сламата:

Сухата слама, която преди това е била изхвърлена или продадена на ниски цени, може да бъде преработена в пелетно гориво, за да се увеличи стойността й 4-6 пъти, превръщайки „неизползван ресурс“ в „стока, която може да бъде осребрена“.

4. Осигуряване на диверсифицирано енергоснабдяване:

На фона на глобалния недостиг на енергия и нестабилните цени на изкопаемите горива, пелетите от суха слама, като възобновяем енергиен източник, могат да запълнят празнината в традиционното енергийно снабдяване и са от стратегическо значение за гарантиране на националната енергийна сигурност.

5. Насърчаване на индустриалното обновяване на селските райони:

Проектът ще стимулира развитието на промишлени вериги нагоре и надолу по веригата, включително рециклиране и транспортиране на слама, опаковъчни материали за пелети и продажби на печки на биомаса. Това ще създаде отличителна селска индустрия, обхващаща "суровини - преработка - продажби - поддържащи услуги", вливайки нова жизненост в селската икономика и допринасяйки за съживяването на селските райони.

8.Снимки

Карта на слама плюс карта на частици

1. Екологични и чисти:

Емисиите на серен диоксид по време на горене са по-малко от 50 mg/m³, а емисиите на азотен оксид са по-малко от 200 mg/m³, значително по-ниски от въглищата (емисиите на серен диоксид са приблизително 2000 mg/m³) и отговаря на стандарта на ЕС EN14961 за пелети от биомаса.

2. Висока калорична стойност:

С ниска калоричност от приблизително 16-18 MJ/kg (еквивалентно на 0,6-0,7 kg стандартни въглища), той може да отговори на нуждите на промишлени котли и отопление на жилища.

3. Ниска цена:

Сламата е селскостопански и горски отпадъчен продукт с изключително ниски разходи за суровини (достъпни безплатно в някои райони, изискващи само транспортни разходи), значително по-ниски от въглищата и природния газ.

4. Поглъщане на въглерод и намаляване на емисиите:

Това е "въглеродно неутрално" гориво (въглеродният диоксид, абсорбиран по време на растежа на сламата, се балансира от въглеродния диоксид, отделен по време на горенето), което помага на компаниите да постигнат своите цели за "двоен въглерод".

9.Снимки

Зелена Земя + Суровини + Карта на частиците
