Кратко въведение в проекта:

1. Продукт: Линия за пелети от сушена слама

2.Капацитет: 18-20 т/час

3.TONY Марка 18-20 тона /час Изсушена слама Пелети Процес на проекта

4. Основна машина: сламорезачка, чукова мелница, голям хидравличен силоз за съхранение, машина за пелети TONY TYJ860-Ⅲ-280KW, охладител за пелети, опаковъчна машина и лентови транспортьори

5. Обща мощност: около 2480 kw

6.Необходима област: Около  ㎡  L: M  W: M  H: M

Оформление на проекта за клиента:

3D фигура 3

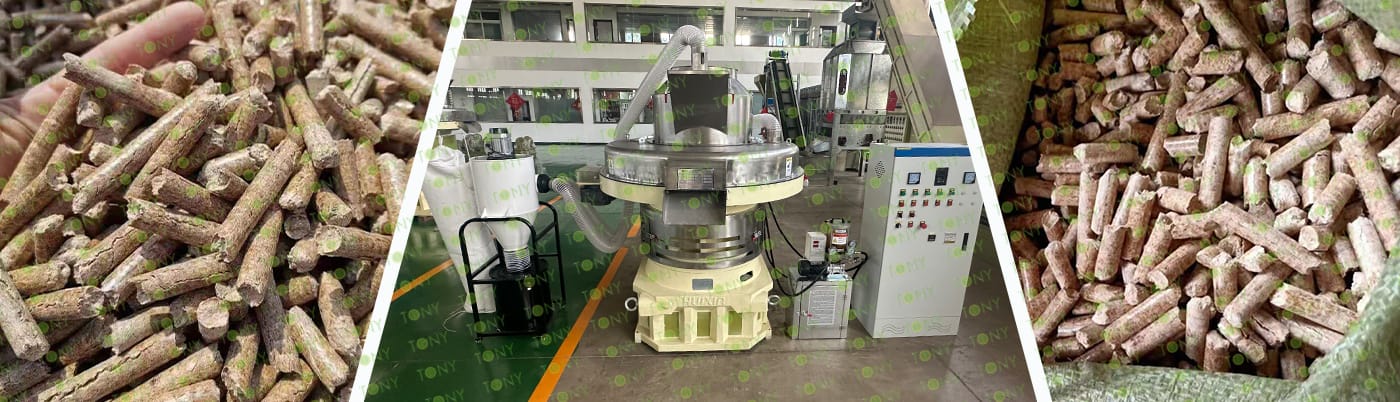

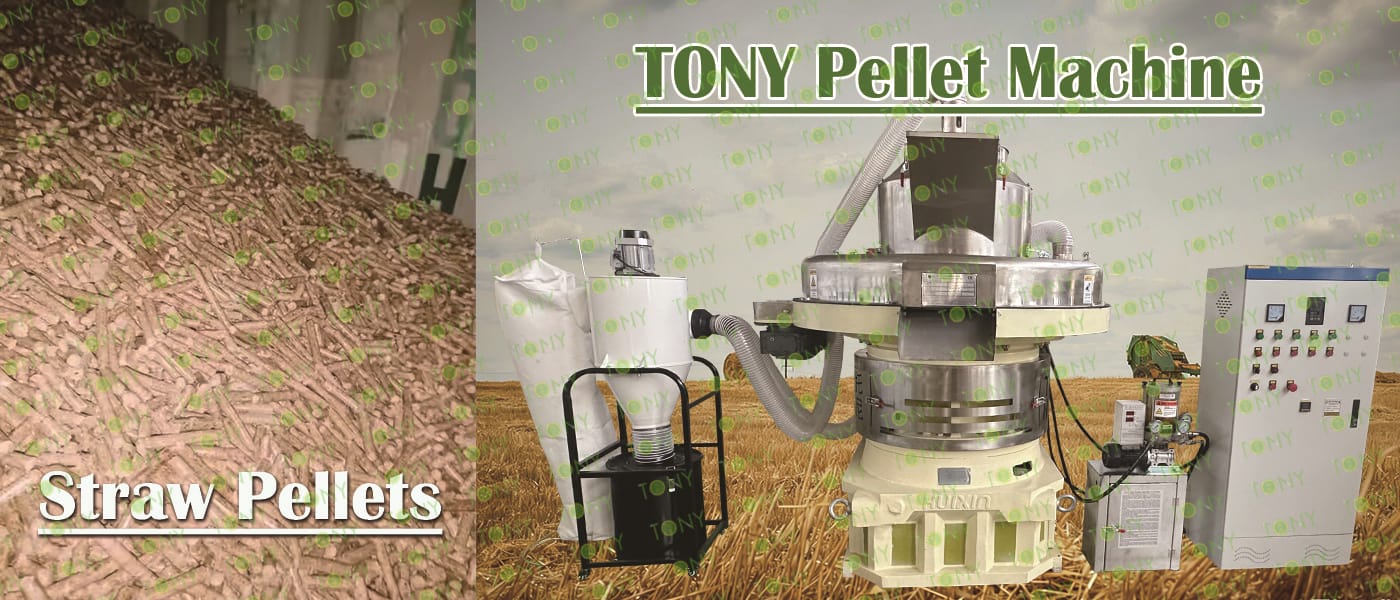

Снимки на суровини + снимки на машина за пелети

1. Принципът на работа на оборудването за обработка на пелети от суха слама

(1) Предварителна обработка:

Изсушената слама се събира, суши и смила при определена температура и налягане.

(2) Компресионно формоване:

Специално оборудване за формоване за втвърдяване на биомаса се използва за изстискване на предварително обработената суха слама в редовно, плътно пръчковидно, блоково или гранулирано гориво.

2. Характеристики на оборудването за обработка на пелети от изсушена сламена биомаса

(1). Широка съвместимост на суровините

Той може да обработва не само суха слама, но и различни материали от биомаса, като оризови люспи, дървени стърготини и черупки от фъстъци. Необходима е само фина настройка на параметрите на раздробяване и пелетизиране въз основа на твърдостта на суровината.

(2). Изключителна автоматизация и непрекъснатост

Линията за пелетиране с пръстеновидна матрица автоматизира целия процес от раздробяване през пелетизиране до охлаждане и пресяване, намалявайки ръчната намеса и позволявайки на един човек да наблюдава цялата производствена линия.

Оборудването предлага висока оперативна стабилност и може да работи непрекъснато в продължение на 8-12 часа, отговаряйки на нуждите на промишленото масово производство и избягвайки загубата на ефективност, причинена от чести престои.

(3). Екологичен и енергоспестяващ

Производственият процес не използва химически добавки, разчитайки единствено на собствения лигнин на сламката за свързване. Готовите пелети не отделят вредни газове при горене, отговаряйки на екологичните стандарти.

(4). Контролируема ефективност и качество на формоване

Пелетизаторът може да контролира плътността и твърдостта на пелетите чрез регулиране на налягането на ролката и параметрите на отвора на матрицата, като гарантира, че готовите пелети са устойчиви на счупване и лесни за съхранение и транспортиране.

3. Сценарии на приложение на оборудване за обработка на пелети от изсушена сламена биомаса

(1) Производство на енергия от биомаса

Това е основният сценарий на приложение на оборудването, като готовите пелети се използват предимно като чисто гориво.

Гориво за промишлени котли: Това гориво се използва за захранване на котли в текстилни фабрики, химически заводи, хранително-вкусови предприятия и други индустрии, като заменя традиционните въглища и намалява въглеродните емисии, като същевременно спазва политиките за опазване на околната среда.

Жилищно отопление/готвене: В селските райони на Северен Китай или в райони с централизирано отопление, пелетите се използват като гориво за стенни котли и печки на биомаса, като предлагат по-чисто изгаряне и по-висока топлинна ефективност от насипните въглища.

Производство на електроенергия: Това гориво осигурява стандартизирано гориво за електроцентрали на биомаса, характеризиращо се с висока плътност на пелетите и стабилно изгаряне, осигуряващо непрекъсната и ефективна работа на генераторните комплекти.

(2) Фураж за добитък: Сухите пелети от слама се преработват във фураж, съобразен със специфични региони и нужди на добитъка.

Храна за преживни животни: Царевични стъбла, пшенична слама и други материали могат да бъдат натрошени и пелетизирани, за да се образува основна храна за преживни животни като говеда и овце. Формата на пелети улеснява съхранението и храненето, като при необходимост могат да се добавят хранителни вещества. Оборудване за поддръжка на инсталации за преработка на фураж: Големите фуражни заводи го използват като оборудване за обработка на суровини, за да превърнат сламата в пелети от фуражни суровини, които след това се смесват с други съставки, за да направят пълноценен фураж.

2.Снимки

Линията за изсушена слама TONY Brand 18-20 TPH може да преработва изсушена слама и различни материали от биомаса, свързани със селскостопански отпадъци, в пелети от биомаса. Преработката на слама в пелети от биомаса има широк спектър от приложения. Като гориво: горивото от пелети от слама може да се използва като котелно гориво за електроцентрали, промишлени котли, гражданско отопление и други области. Неговата калоричност е подобна на въглищата, но цената е по-ниска, а процесът на изгаряне произвежда по-малко замърсители, е по-екологично гориво. Като фураж: Пелетите от слама, обработени чрез машинна обработка на пелети от слама, могат да се използват като фураж за добитък. Този метод може да използва пълноценно сламата от реколтата, да намали разходите за фураж и също така да помогне за решаването на проблема с изхвърлянето на сламата. Тези употреби могат не само да използват ефективно селскостопанските отпадъци, да намалят замърсяването на околната среда, но също така да създадат икономически ползи и да насърчат устойчивото развитие на селското стопанство.

1. Капацитет: 18-20 тона/час

2. Суровини: Изсушена слама, включително изсушена царевична слама, изсушена пшенична слама, изсушена памучна слама, изсушена ленена слама, изсушена слама от цвекло и друга селскостопанска слама

3. Влага: около 10-15%

4. Приложение: Всички видове материали за биомаса, подходящи за производство на пелети.

Подходящи клиенти: компании за зелена енергия, селскостопански кооперации и дребномащабни селски преработвателни единици, които имат лесен достъп до слама и свързани селскостопански остатъци.

5. Пазари на готово пелети: големи електроцентрали, битови отоплителни системи в селски и крайградски райони, промишлени отоплителни съоръжения в селските промишления, базирани в селските райони, приложенията за горене на топлинното изгаряне в местните производствени единици, отоплителните системи в селските училища и читалищата, котлите в малки селски предприятия и стойки в селските образователни институции.

3.Снимки

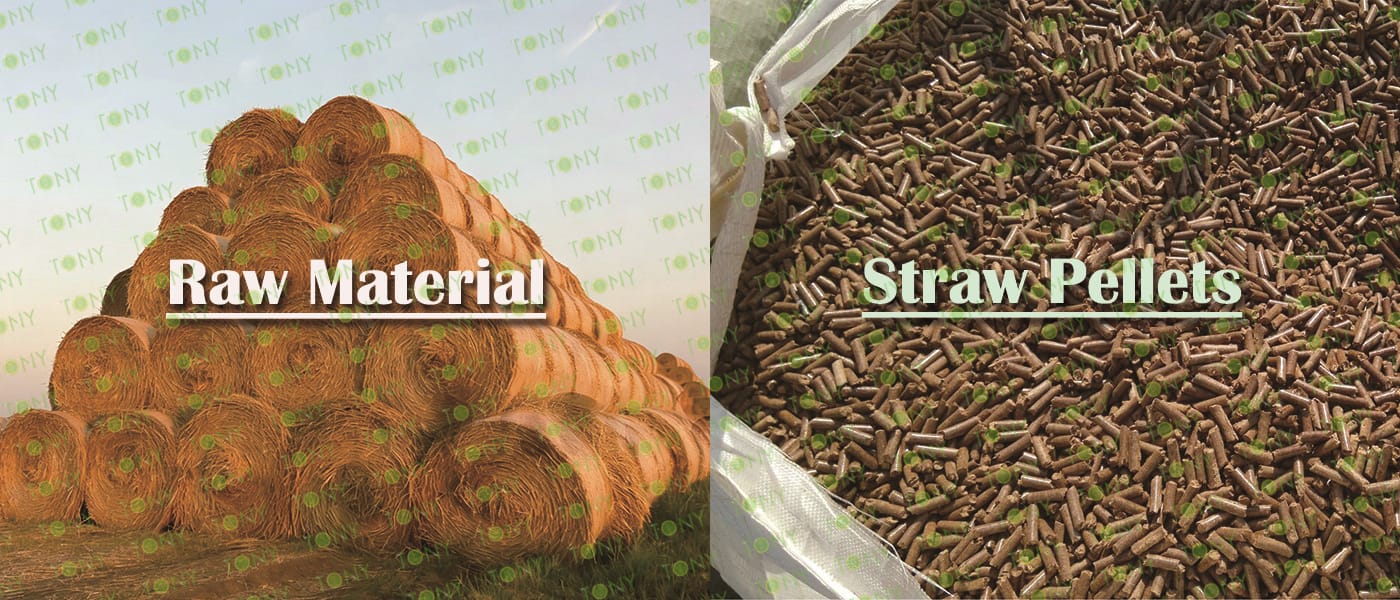

Снимки на суровини-завършен продукт

1. Име на проекта: производствена линия на сушена слама

2. Суровина: бали от изсушена слама

3. Съдържание на влага в суровината: 10-15%

4. Капацитет: 18-20 TPH

5. Процес: Процес на смилане - Процес на фино раздробяване - Процес на съхранение на сламен прах - Процес на пелетизиране - Процес на охлаждане - Процес на опаковане

6. Основно оборудване: сламорезачка -TPX2500-132kw, ефективна чукова мелница - TFD75*132-132kw, голям хидравличен силоз за съхранение TONY, машина за пелети TONY-TYJ860-III-280kw, охладител за поцинковани пелети, машина за пакетиране на тонове и лентови транспортьори

4.Снимки

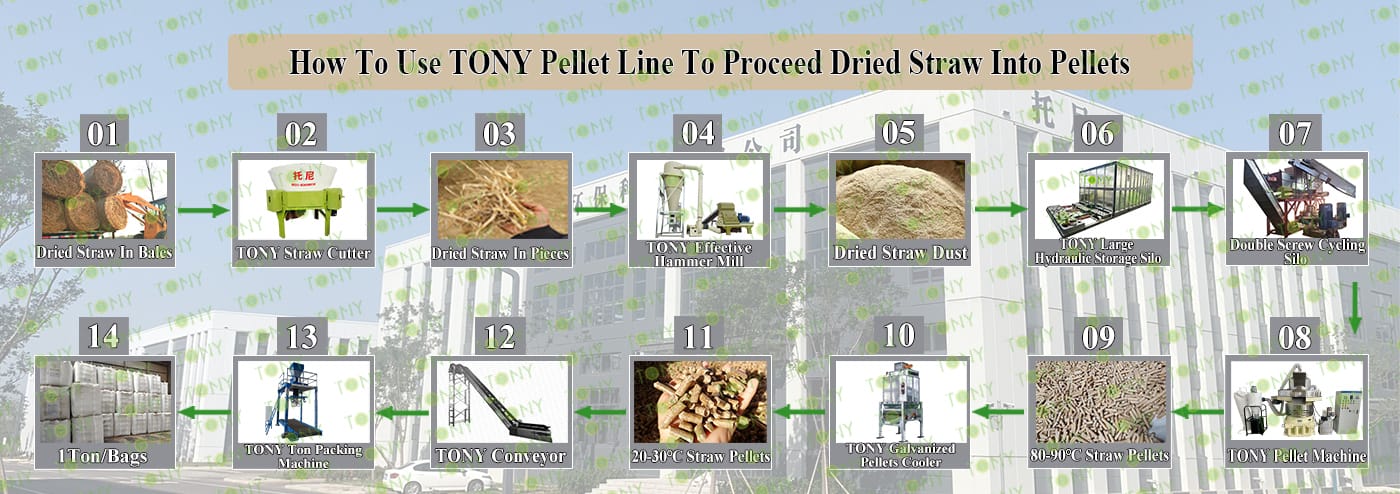

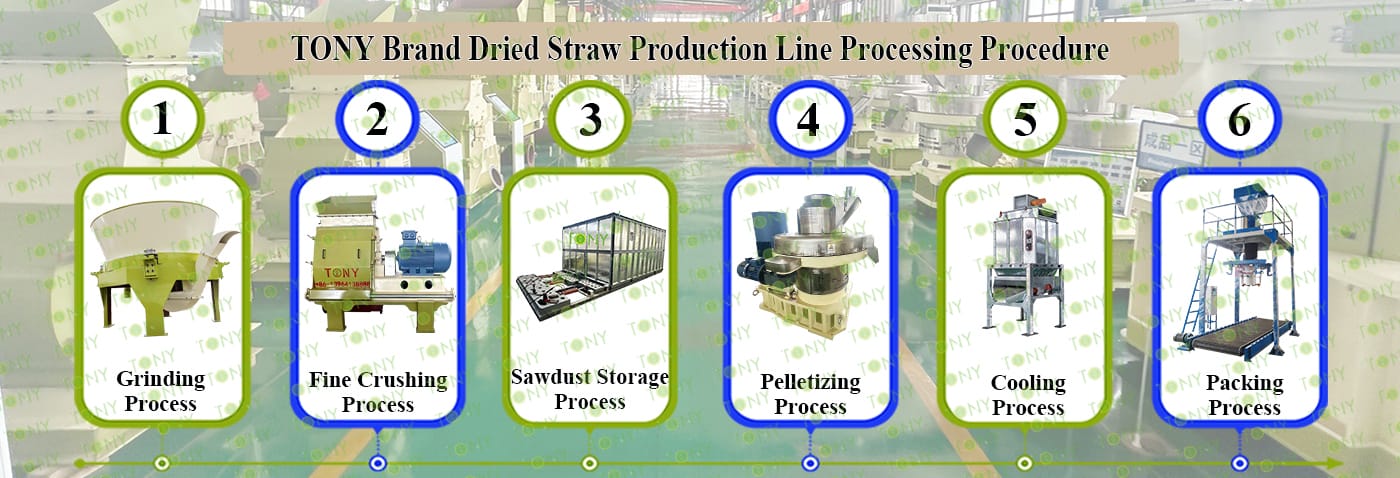

Блок-схема 1

Диаграма 2

5.Снимки

Суровини + диаграма на частиците

Диаграма частица + машина

3D фигура Фигура 1-дължина и ширина

3D Фигура Фигура 2-Висока

3D фигура Фигура 3

5.1 Снимки

Чертеж на машина за ротационно рязане с чертеж на суровини и завършен продукт

1. Процес на бдителност

A. Процесът се използва главно за смилане на изсушена слама с диаметър до 2,2 м на парчета изсушена слама. Ротационният режим на рязане на външната верига на зъбното колело, ротационното режещо роторно острие е остро, а типовете остриета са различни, които могат да се въртят, за да се режат различни бали слама с различни диаметри, различни дебелини, различни дължини и различно съдържание на вода

Сламорезачка на марката B.TONY TPX2500-132kw модели *4 комплекта

C. Капацитет: 4,5-5 тона/час/комплект

Основни части:

(1) Новата сламорезачка на Тони

(2) Увеличен грамофон

(3) Ротационна режеща система

(4) Задвижваща система

(5) Електрически шкаф.

5.2 Снимки

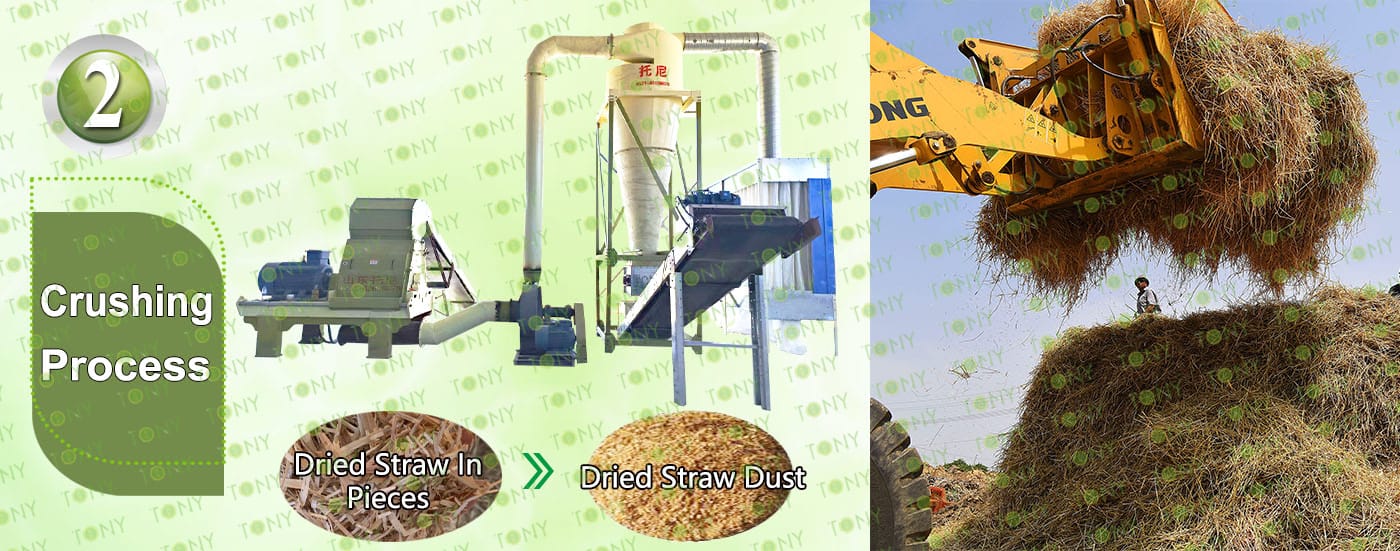

Високоефективна трошачка с диаграма на дървени стърготини

2. Процес на раздробяване

А. Процесът се използва главно за смачкане на 60-70 мм изсушени парчета от слама в 8-14 мм изсушен сламен прах.

B.TONY ефективна чукова мелница TFD75*132-132kw *2 комплекта.

C. Капацитет: 18-20 тона/час.

Основни части:

(1) Ефективна чукова мелница TONY

(2) Колекционер на поцинковане на прах.

(3) вентилатор за конвектиране на дървени стърготини.

(4) Циклон с въздушен алек.

(5) Електрически шкаф.

5.3 Снимки

Голям хидравличен силоз

3. Процес на съхранение на прах от слама:

A. Този процес се използва главно за съхранение на праха от слама, който излиза от чуковата мелница. Това е хидравличен галванизиран силоз за съхранение, който е по-стабилен и прахът от слама в него не е лесно да бъде блокиран.

Голям хидравличен силоз за съхранение на марката B.TONY за съхранение на праха от слама, който излиза от чуковата мелница. Този процес може да бъде по избор от клиента. Ако клиентът не избере контейнера за съхранение, той може да съхранява дървените стърготини директно на земята, което може да изисква малко труд.

Основни части:

(1)Новият голям хидравличен силоз за съхранение на TONY.

(2) С винтове вътре в контейнера за съхранение, за да се предотврати блокиране на прах от слама.

5.4 Снимки

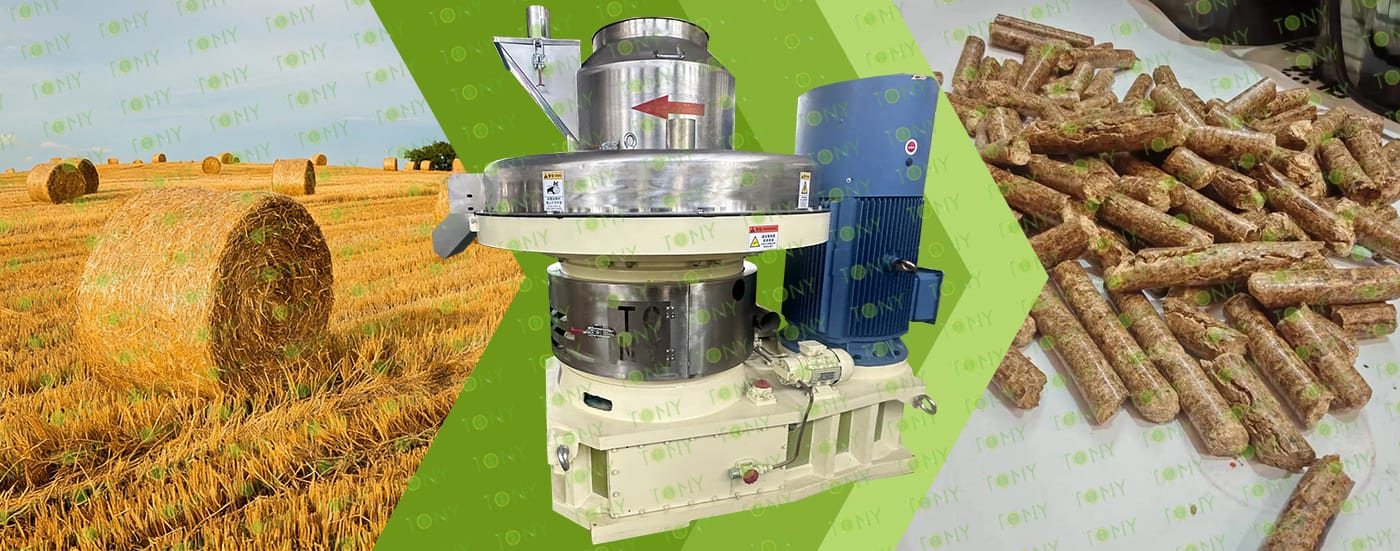

Комплект машина за пелети от четири части със суровини, схема за пелети

4. ПОЛЕТИЗАЦИЯ:

A. Този процес се използва главно за продукти с пелети с φ6-8mm.

Машина за пелети с вертикален пръстен на марката B.TONY TYJ860-Ⅲ-280kw *4 комплекта

C. Капацитет: 18-20 тона/час.

Силозът за циклиране с двоен винт D. се добавя над машината за пелети, което има предимствата на спестяване на място, спестяване на труд, интелигентно контролиране на скоростта на подаване, не е лесно да се блокира материала и подобряване на ефективността на производството.

Основни части:

(1) Нова машина за пелети с вертикален пръстен на TONY.

(2) Циклони и чанти Колектори за прах.

(3) Автоматична система за смазване на лагерите.

(4) Електрически шкафове.

За повече подробности и информация за оборудването можете да се свържете с ТОНИ

5.5 Снимки

Галванизиран охладител + диаграма на частиците

5. Процес на охлаждане:

А. Този процес се използва главно за охлаждане на пелети от 80-90 ℃ до 20-30 ℃

Поцинкован охладител за пелети с марка B.TONY*2 комплекта

C.Капацитет: 18-20 тона/час.

Основни части:

(1) Новият охладителен сепаратор за поцинковани пелети на TONY с вибриращо сито.

(2) Циклони и чанти Колектори за прах.

(3) вентилатор.

(4) Свържете тръбите.

5.6 Снимки

Тон чартърни снимки

6. Процес на опаковане:

A. Този процес се използва главно за опаковане на пелети в 1 тон/торби.

Машина за опаковане на тонове марка B.TONY*2 комплекта

C.Капацитет: 18-20 тона/час

Основни части:

(1) Машина за опаковане на тонове TONY

(2) Система за измерване на електронна платформа

(3) Автоматични функции за корекция на тара, нула и спад

(4) Системата за хранене включва бързи, средни и бавни скорости на подаване, за да гарантира точност на измерване

6.Снимки

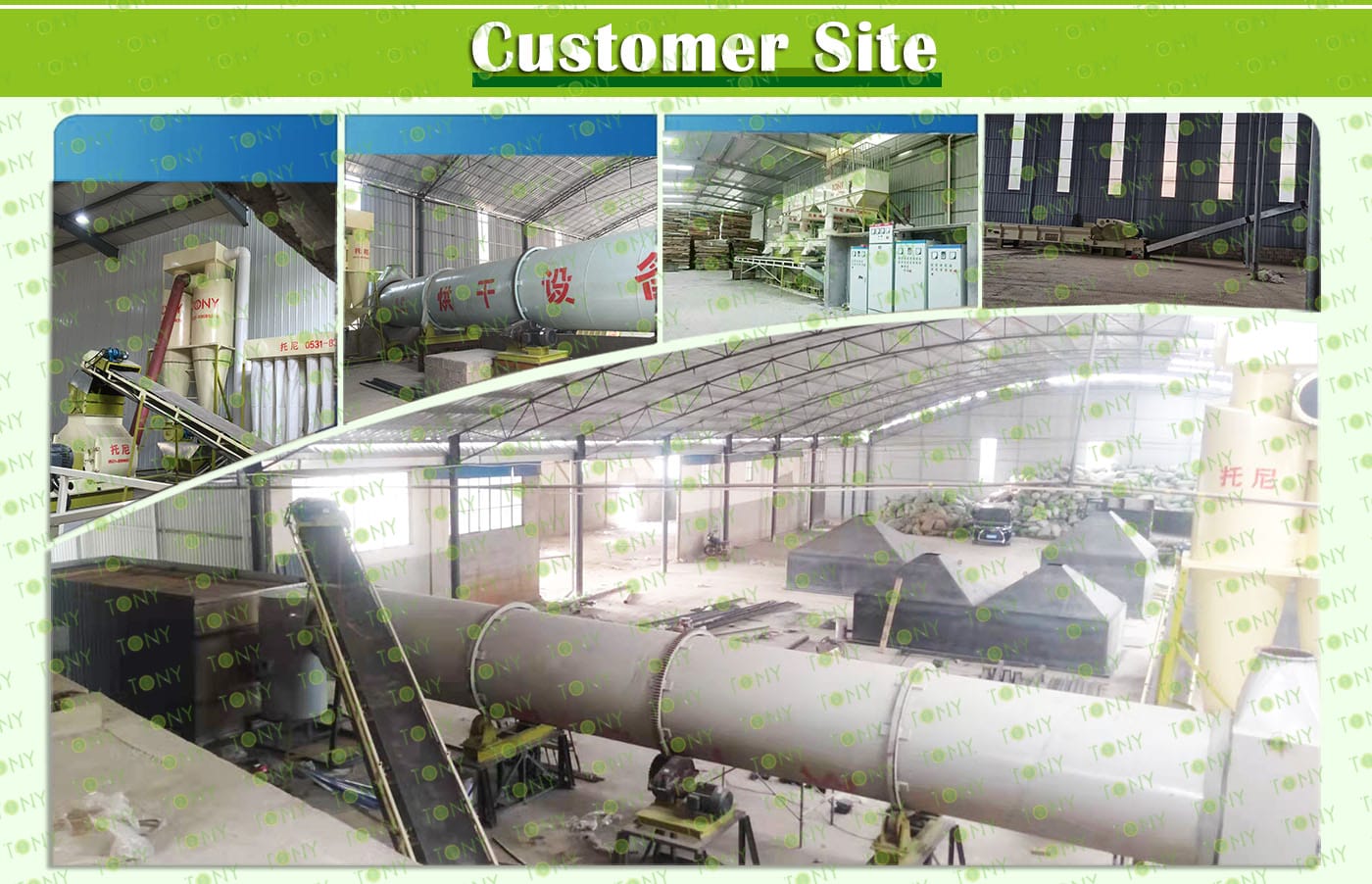

Диаграма на производствения случай на клиента

7.Снимки

Фигура Пелетна машина за бали слама + пелети

1. Изключителни екологични характеристики и силна съвместимост с политиките

Използвайки селскостопански отпадъци (суха слама) като суровина, той замества традиционното изгаряне на въглища, намалявайки емисиите на серен диоксид с над 60%, значително намалявайки емисиите на азотен оксид и прах и спазвайки националните политики за „двоен въглерод“ и изискванията за опазване на околната среда.

Пепелта, произведена след изгаряне, съдържа елементи като калий и калций и може да бъде директно върната в полетата като органичен тор, постигайки цикъл „суровина-енергия-тор“ с нулево вторично замърсяване.

2. Удобно съхранение и транспортиране, висока практичност

Плътността на насипната суха слама е само приблизително 50-80 kg/m³, но след пелетизиране може да достигне 1100-1300 kg/m³, намалявайки нейния обем и спестявайки над 90% място за съхранение.

Пелетите са с правилна форма, обезпрашени и не се разпръскват лесно. Те могат да бъдат транспортирани с обикновени камиони, което намалява транспортните разходи с над 70% в сравнение с насипната слама и улеснява автоматизираното подаване (напр. в котли и пещи за биомаса).

3. Висока енергийна плътност и широк спектър от приложения

Сухите пелети от слама предлагат стабилна калоричност от приблизително 15-18 MJ/kg (еквивалентно на 0,5-0,6 kg стандартни въглища). Тяхната ефективност на изгаряне надхвърля 85%, значително по-висока от тази на изгаряне на насипна слама (което има ефективност само от 30-40%), отговаряйки на енергийните нужди при различни сценарии.

Те са подходящи както за жилищни, така и за промишлени приложения, включително директно отопление в селски стенни котли и домакинско готвене. Те могат да се използват и като гориво за промишлени котли (хранителната, текстилната и химическата промишленост) и електроцентрали на биомаса. Могат да се използват и като храна за преживни животни, адаптирана към специфични нужди.

8.Снимки

Карта на слама плюс карта на частици

1. Решаване на проблема с изгарянето на слама:

Преработката на предишна замърсяваща слама (приблизително 200 милиона тона се изгарят годишно в моята страна) в пелети намалява емисиите на PM2,5 и серен диоксид с над 90%, подобрявайки регионалното качество на въздуха и избягвайки риска от екологични санкции.

2. Имоти за възобновяема енергия:

Като източник на енергия от биомаса, въглеродният диоксид, освободен по време на горенето, участва във „въглеродния цикъл“ (сламата абсорбира CO₂ по време на растежа и освобождава CO₂ по време на горенето). Тази технология може да замени изкопаемите горива като въглища и природен газ, допринасяйки за целите за „двоен въглерод“. Освен това суровината е селскостопански отпадък, което елиминира необходимостта от допълнителна обработваема земя.

3. Циркулация на ресурси с пълна верига:

Пелетите, произведени по време на производството, могат да бъдат рециклирани, а пепелта от изгаряне/захранване може да се използва като органичен тор, завършвайки цикъла "слама - пелети - пепел - тор". Това постига степен на използване на ресурсите от над 95% и елиминира отпадъците.

9.Снимки

Зелена Земя + Суровини + Карта на частиците
