Кратко въведение в проекта:

1. Продукт: Линия за пелети от сушена слама

2.Капацитет: 18 т/час

3.Тонни Марка 18 тона/час Изсушена слама за пелети Процес на проекта

4. Основна машина: сламорезачка, чукова мелница, голям хидравличен силоз за съхранение, машина за пелети TONY TYJ760-Ⅲ-200KW, охладител за пелети, опаковъчна машина и лентови транспортьори

5. Обща мощност: Около 2470 kw

6.Необходима област: Около  ㎡  L: M  W: M  H: M

Оформление на проекта за клиента:

3D фигура 3

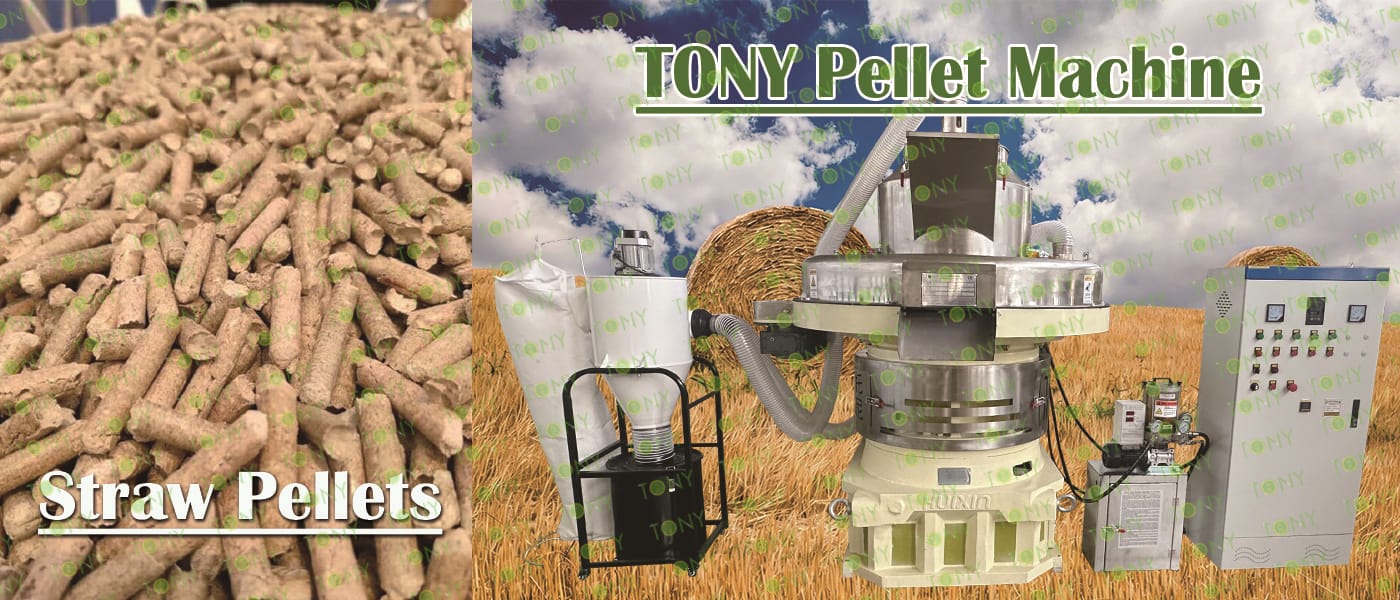

Снимки на суровини + снимки на машина за пелети

1. Принципът на работа на оборудването за обработка на пелети от суха слама

Основният принцип на оборудването за обработка на пелети от слама (като машини за пелети от дървесни стърготини) е да преобразува суровината от биомаса в пелетно гориво с висока плътност чрез механично компресиране. Основният процес включва три стъпки: предварителна обработка на суровината (раздробяване и смилане), механично компресиране и обработка на крайния продукт (охлаждане и опаковане). Например, в машина за пелети с пръстеновидна матрица, мотор, свързан към редуктор чрез съединител, задвижва пръстеновидната матрица. Суровината навлиза в зоната на компресия под въздействието на гравитацията, където компресионните ролки изстискват материала в отворите на пръстеновидната матрица. След като пелетите се оформят в матрицата, те се нарязват на пелети с фиксирана дължина от нож.

2. Характеристики на оборудването за обработка на пелети от изсушена сламена биомаса

Пелетизирането е основният процес и дизайнът на оборудването се върти около „използване на естественото свързване на лигнин за осигуряване на плътност на пелетите“: (1) Пръстен пелетизатор: пръстеновидна матрица с дебели стени + притискаща ролка с голям диаметър. Пръстенообразната матрица е изработена от двуслойна устойчива на износване легирана стомана (дебелина на стената 15-20 mm, дебелина на стената на обикновената пръстеновидна матрица 8-12 mm), с високо покритие на отворите на матрицата (Ra≤1.6μm), която може да издържи на силното триене на груби влакна и има експлоатационен живот от 300-500 часа (обикновената пръстеновидна матрица е само 150-200 часа); диаметърът на притискащата ролка е увеличен до 180-220 mm (обикновената притискаща ролка е 120-150 mm), с по-голяма контактна площ и по-равномерна сила на екструдиране, като се избягва локално претоварване и напукване на пръстеновидната матрица. (2) Дизайн без лепило, разчитащ на генериране на топлина чрез триене

Оборудването прецизно контролира разстоянието между ролката и пръстеновидната матрица (0,1-0,3 mm) и скоростта на въртене (200-300r/min), генерирайки висока температура от 60-90°C в отвора на матрицата, което е точно достатъчно, за да омекне лигнина (точката на омекване на лигнина е 50-80°C). Това елиминира необходимостта от изкуствени лепила като нишесте и смола, намалявайки разходите и избягвайки генерирането на вредни газове (като формалдехид) по време на горене.

3. Сценарии на приложение на оборудване за обработка на пелети от изсушена сламена биомаса

Основни области на приложение: Производство и приложение на енергия от биомаса

Основният продукт след преработка на слама са пелети от сламена биомаса (или стандартни пелети след изсушаване). Неговата основна стойност се състои в превръщането му в чист и възобновяем енергиен източник, който замества традиционните изкопаеми горива. Следователно енергийното поле е основният сценарий на приложение на това оборудване, включително:

(1) Област на промишлено отопление/производство на електроенергия

Приложими сценарии: производствена топлина (като отопление на бойлер, процес на сушене) на малки и средни фабрики (като хранително-вкусова, текстилна, дървообработваща, химикали и др.), източник на енергия за малки генераторни комплекти.

(2) Гражданско поле за отопление/готвене

Приложими сценарии: зимно отопление в райони с богати ресурси от слама, семейно готвене или отопление на малки търговски обекти (като квартири, центрове за къпане).

(3) Поле за производство на енергия от биомаса

Приложими сценарии: връзка за предварителна обработка на гориво на малки и средни електроцентрали на биомаса (инсталирана мощност 10-30MW).

2.Снимки

Линията за изсушена слама TONY Brand 18 TPH може да преработва изсушена слама и различни материали от биомаса, свързани със селскостопански отпадъци, в пелети от биомаса. Преработката на слама в пелети от биомаса има широк спектър от приложения. Като гориво: горивото от пелети от слама може да се използва като котелно гориво за електроцентрали, промишлени котли, гражданско отопление и други области. Неговата калоричност е подобна на въглищата, но цената е по-ниска, а процесът на изгаряне произвежда по-малко замърсители, е по-екологично гориво. Като фураж: Пелетите от слама, обработени чрез машинна обработка на пелети от слама, могат да се използват като фураж за добитък. Този метод може да използва пълноценно сламата от реколтата, да намали разходите за фураж и също така да помогне за решаването на проблема с изхвърлянето на сламата. Тези употреби могат не само да използват ефективно селскостопанските отпадъци, да намалят замърсяването на околната среда, но също така да създадат икономически ползи и да насърчат устойчивото развитие на селското стопанство.

1. Капацитет: 18 тона/час

2. Суровини: Изсушена слама, включително изсушена царевична слама, изсушена пшенична слама, изсушена памучна слама, изсушена ленена слама, изсушена слама от цвекло и друга селскостопанска слама

3. Влага: около 10-15%

4. Приложение: Всички видове материали за биомаса, подходящи за производство на пелети.

Подходящи клиенти: компании за зелена енергия, селскостопански кооперации и дребномащабни селски преработвателни единици, които имат лесен достъп до слама и свързани селскостопански остатъци.

5. Пазари на готово пелети: големи електроцентрали, битови отоплителни системи в селски и крайградски райони, промишлени отоплителни съоръжения в селските промишления, базирани в селските райони, приложенията за горене на топлинното изгаряне в местните производствени единици, отоплителните системи в селските училища и читалищата, котлите в малки селски предприятия и стойки в селските образователни институции.

3.Снимки

Снимки на суровини-завършен продукт

1. Име на проекта: производствена линия на сушена слама

2. Суровина: бали от изсушена слама

3. Съдържание на влага в суровината: 10-15%

4. Капацитет: 18 TPH

5. Процес: Процес на смилане - Процес на фино раздробяване - Процес на съхранение на сламен прах - Процес на пелетизиране - Процес на охлаждане - Процес на опаковане

6. Основно оборудване: сламорезачка -TPX2500-132kw, ефективна чукова мелница - TFD75*132-132kw, голям хидравличен силоз за съхранение TONY, машина за пелети TONY-TYJ760-III-200kw, охладител за поцинковани пелети, машина за пакетиране на тонове и лентови транспортьори

4.Снимки

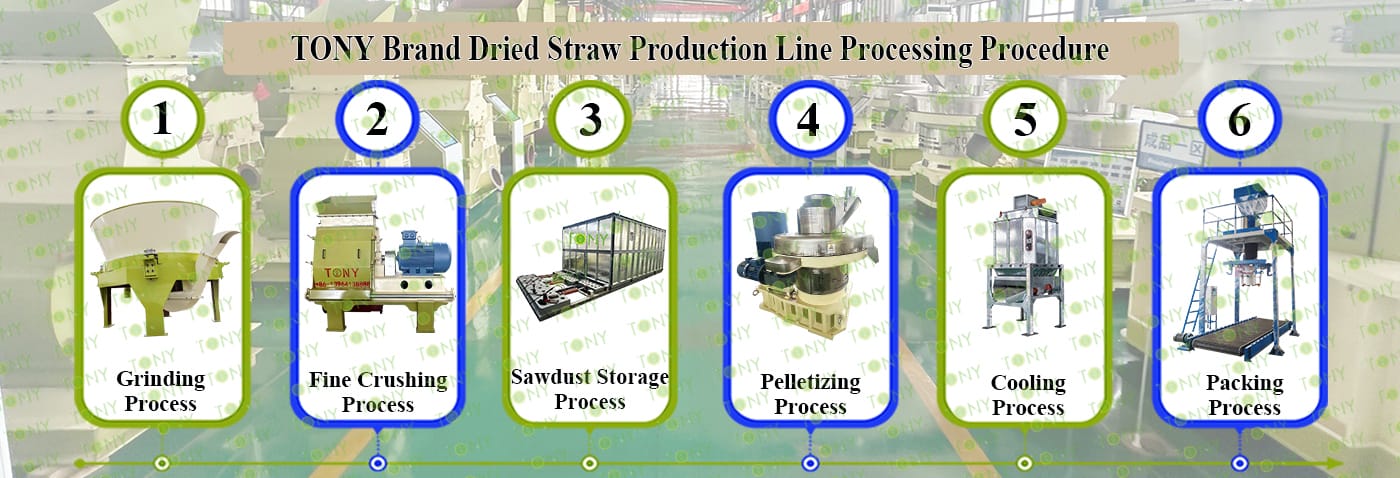

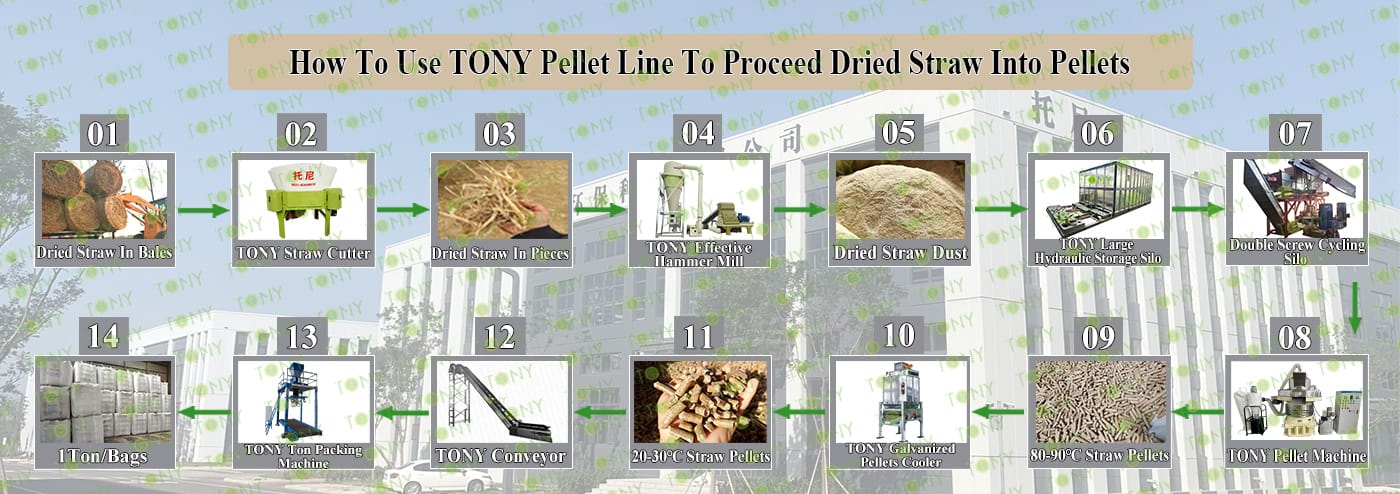

Блок-схема 1

Диаграма 2

5.Снимки

Суровини + диаграма на частиците

Диаграма частица + машина

3D фигура Фигура 1-дължина и ширина

3D Фигура Фигура 2-Висока

3D фигура Фигура 3

5.1 Снимки

Снимка на ротационна машина за рязане TPX2500-132kw със снимка на завършен продукт със суровини

1. Процес на бдителност

A. Процесът се използва главно за смилане на изсушена слама с диаметър до 2,2 м на парчета изсушена слама. Ротационният режим на рязане на външната верига на зъбното колело, ротационното режещо роторно острие е остро, а типовете остриета са различни, които могат да се въртят, за да се режат различни бали слама с различни диаметри, различни дебелини, различни дължини и различно съдържание на вода

Сламорезачка на марката B.TONY TPX2500-132kw модели *4 комплекта

C. Капацитет: 4,5-5 тона/час/комплект

Основни части:

(1) Новата сламорезачка на Тони

(2) Увеличен грамофон

(3) Ротационна режеща система

(4) Задвижваща система

(5) Електрически шкаф.

5.2 Снимки

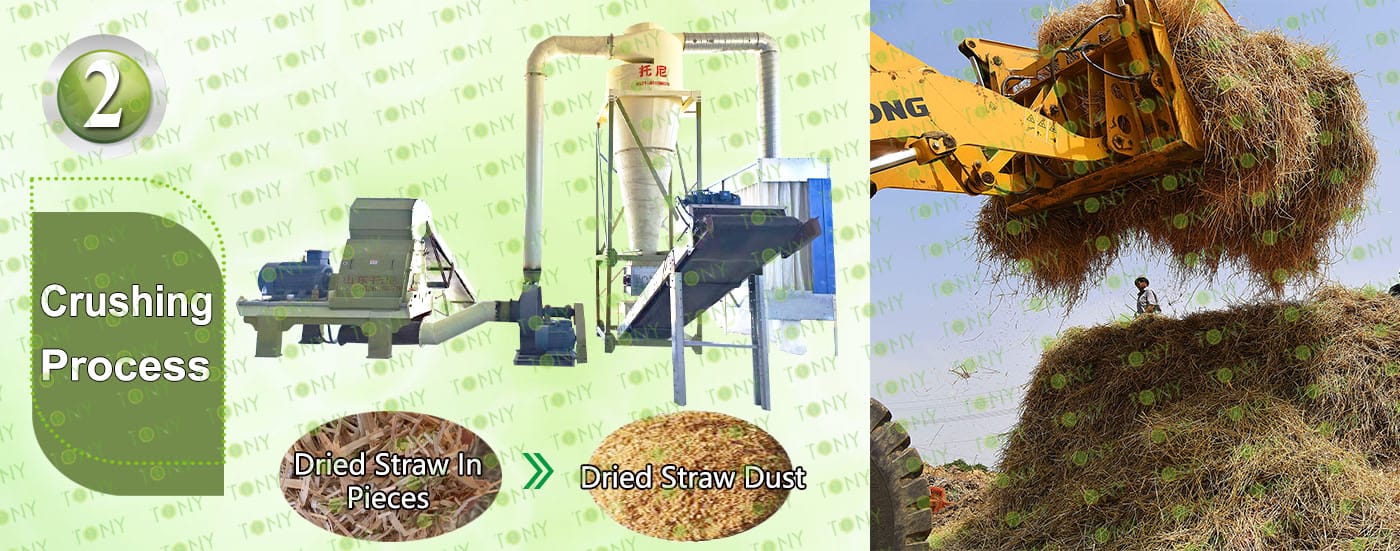

Високоефективна трошачкаДиаграма на лентови стърготини

2. Процес на раздробяване

А. Процесът се използва главно за смачкане на 60-70 мм изсушени парчета от слама в 8-14 мм изсушен сламен прах.

B.TONY ефективна чукова мелница TFD75*132-132kw *4 комплекта.

C. Капацитет: 18 тона/час.

Основни части:

(1) Ефективна чукова мелница TONY

(2) Колекционер на поцинковане на прах.

(3) вентилатор за конвектиране на дървени стърготини.

(4) Циклон с въздушен алек.

(5) Електрически шкаф.

5.3 Снимки

Голям хидравличен силоз

3. Процес на съхранение на прах от слама:

A. Този процес се използва главно за съхранение на праха от слама, който излиза от чуковата мелница. Това е хидравличен галванизиран силоз за съхранение, който е по-стабилен и прахът от слама в него не е лесно да бъде блокиран.

Голям хидравличен силоз за съхранение на марката B.TONY за съхранение на праха от слама, който излиза от чуковата мелница. Този процес може да бъде по избор от клиента. Ако клиентът не избере контейнера за съхранение, той може да съхранява дървените стърготини директно на земята, което може да изисква малко труд.

Основни части:

(1)Новият голям хидравличен силоз за съхранение на TONY.

(2) С винтове вътре в контейнера за съхранение, за да се предотврати блокиране на прах от слама.

5.4 Снимки

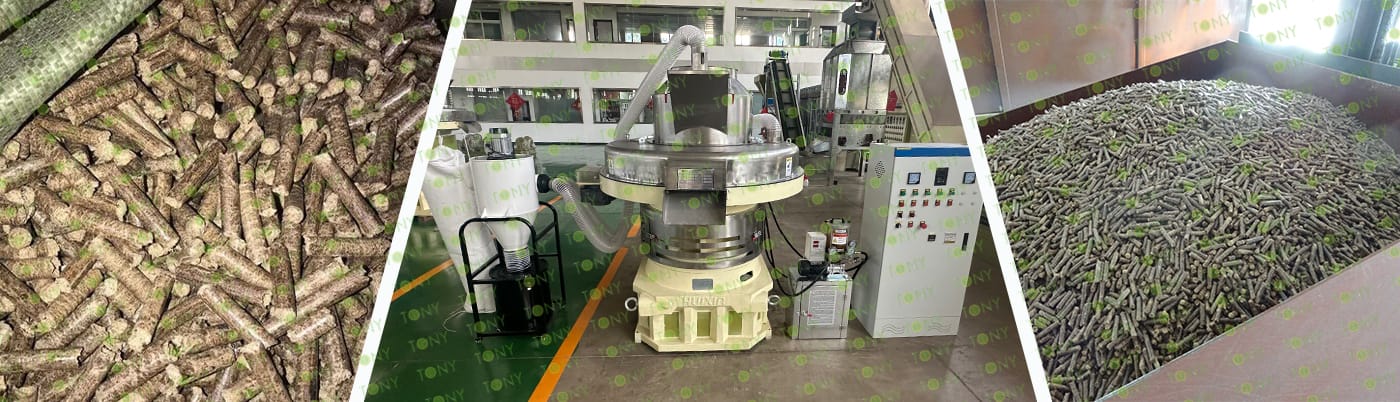

Комплект машина за пелети от четири части със суровини, схема за пелети

4. ПОЛЕТИЗАЦИЯ:

A. Този процес се използва главно за продукти с пелети с φ6-8mm.

Машина за пелети с вертикален пръстен на марката B.TONY TYJ760-Ⅲ-200kw *6 комплекта

C. Капацитет: 18 тона/час.

Силозът за циклиране с двоен винт D. се добавя над машината за пелети, което има предимствата на спестяване на място, спестяване на труд, интелигентно контролиране на скоростта на подаване, не е лесно да се блокира материала и подобряване на ефективността на производството.

Основни части:

(1) Нова машина за пелети с вертикален пръстен на TONY.

(2) Циклони и чанти Колектори за прах.

(3) Автоматична система за смазване на лагерите.

(4) Електрически шкафове.

За повече подробности и информация за оборудването можете да се свържете с ТОНИ

5.5 Снимки

Галванизиран охладител + диаграма на частиците

5. Процес на охлаждане:

А. Този процес се използва главно за охлаждане на пелети от 80-90 ℃ до 20-30 ℃

Поцинкован охладител за пелети с марка B.TONY*2 комплекта

C.Капацитет: 18 тона/час.

Основни части:

(1) Новият охладителен сепаратор за поцинковани пелети на TONY с вибриращо сито.

(2) Циклони и чанти Колектори за прах.

(3) вентилатор.

(4) Свържете тръбите.

5.6 Снимки

Тон чартърни снимки

6. Процес на опаковане:

A. Този процес се използва главно за опаковане на пелети в 1 тон/торби.

Машина за опаковане на тонове марка B.TONY*2 комплекта

C.Капацитет: 18 тона/час

Основни части:

(1) Машина за опаковане на тонове TONY

(2) Система за измерване на електронна платформа

(3) Автоматични функции за корекция на тара, нула и спад

(4) Системата за хранене включва бързи, средни и бавни скорости на подаване, за да гарантира точност на измерване

6.Снимки

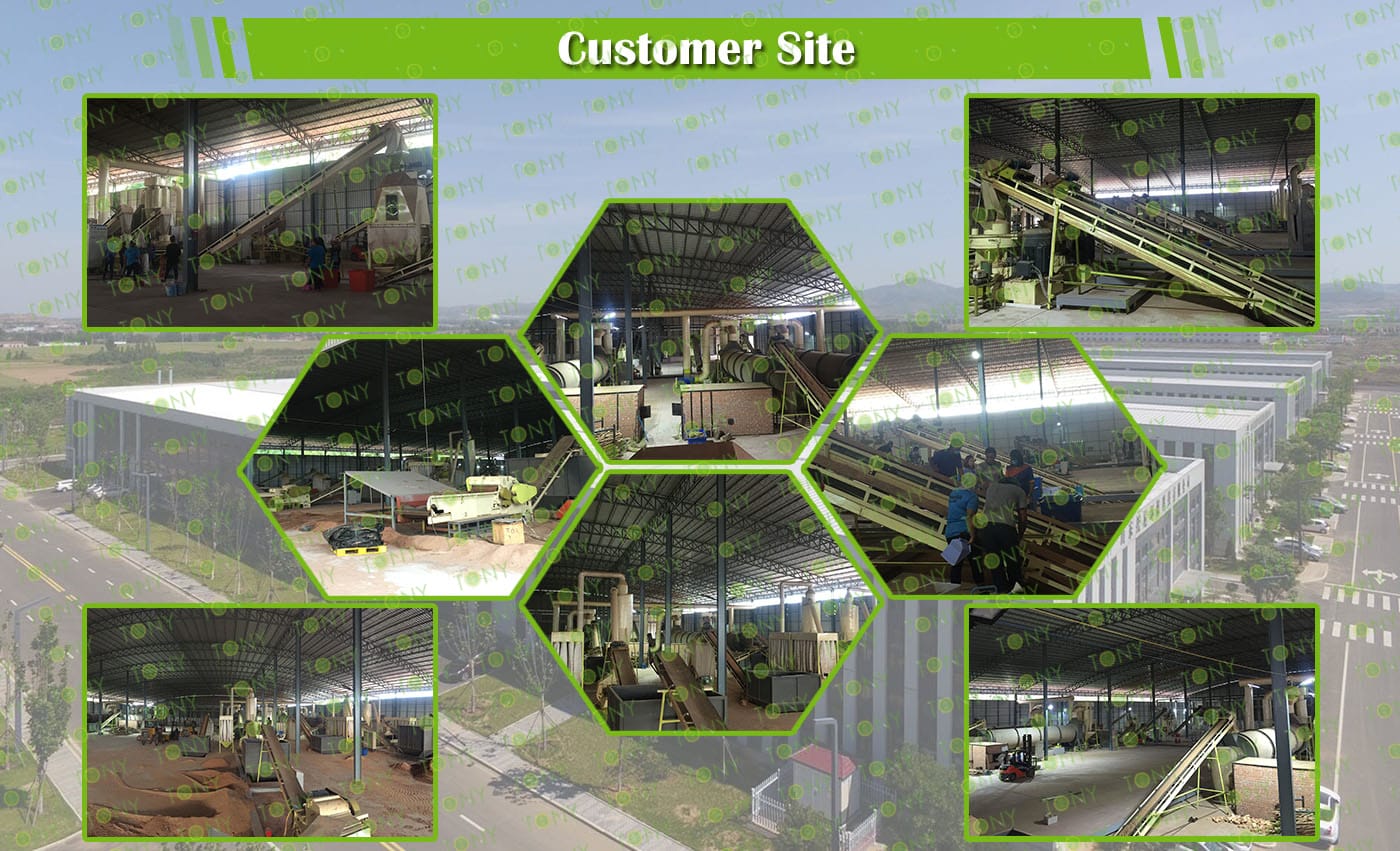

Диаграма на производствения случай на клиента

7.Снимки

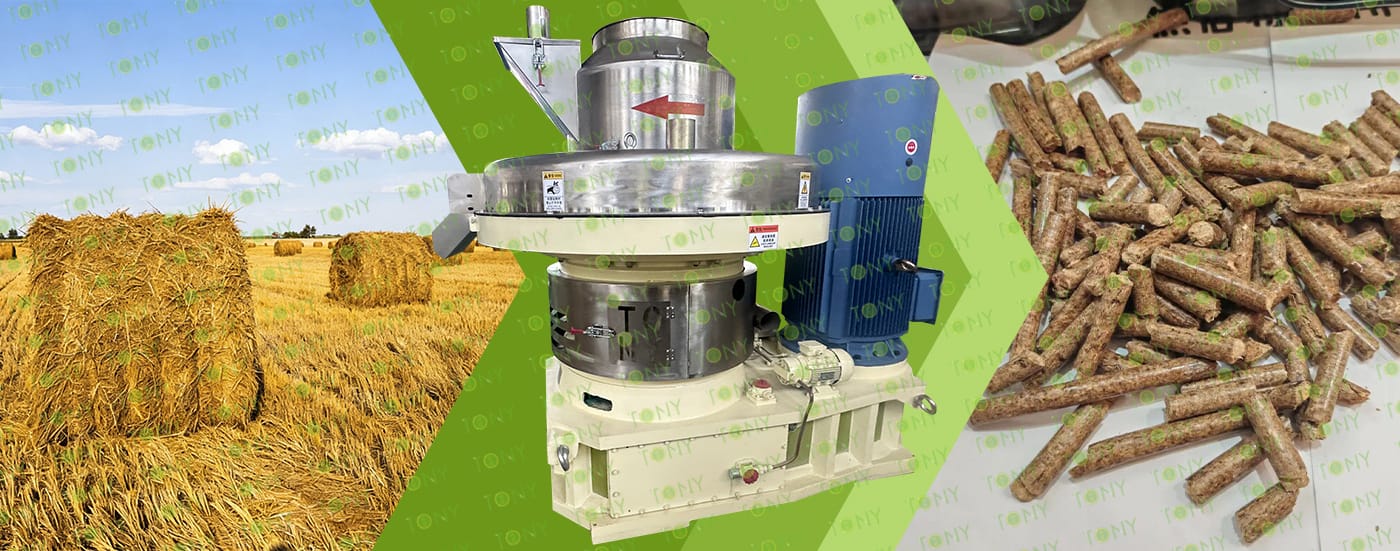

Фигура Пелетна машина за бали слама + пелети

Всеобхватни предимства на проекта за преработка на пелети от слама от биомаса

1. Ефективно възстановяване на ресурсите:

Превръщане на „отпадъка“ в „съкровище“, увеличаване на стойността на сламата.Основното предимство на това оборудване се крие в решаването на проблема с използването на ресурсите на сламата, превръщайки селскостопанските отпадъци в продаваеми енергийни продукти.

2. Значително предимство в разходите:

Намаляване на енергийните и експлоатационните разходи.Пелетното гориво, обработвано от това оборудване, предлага значителни предимства в разходите, както при производството, така и при употребата. Освен това оперативните разходи на оборудването са управляеми.

3. Защита на околната среда и съвместимост на политиките:

Съответства на насоките за зелено развитие и се радва на преференциални политики.Производството и приложението на това оборудване напълно отговарят на текущите политики за опазване на околната среда, предоставяйки на потребителите допълнителни ползи от политиката.

4. Лесно съхранение и транспортиране:

Обръща внимание на физическите характеристики на сламата, която е "обемна и лека".Пелетното гориво, обработвано от това оборудване, има физически свойства, далеч по-добри от насипната слама, което значително намалява трудностите при съхранение и транспортиране.

8.Снимки

Карта на слама плюс карта на частици

1. Характеристики на околната среда

(1) Ниски емисии на замърсяване:Съдържанието на сяра и фосфор по време на горенето е изключително ниско, а концентрациите на SO₂ и NOx в димните газове са много по-ниски от тези на въглищата. Няма да произвежда киселинен дъжд и емисиите на CO₂ са нулеви (защото растенията абсорбират CO₂ по време на растежа си).

(2) Използване на пепел:Пепелта след изгаряне е богата на органичен калий и може да се рециклира като високоефективен органичен тор.

2. Икономически ползи

(1) Широка гама от източници на суровини:Сламата е вид селскостопански и горски отпадъци, които могат да произвеждат милиони тонове всяка година. Производствената цена на пелетите е по-ниска от тази на традиционните изкопаеми горива.

(2) Ползи за заместване:Замяната на въглища може да спести около 20% до 30% от разходите за гориво.

3. Широка гама от сценарии за приложение

(1) Индустриално приложение:Широко използван при отопление с котли, производство на електроенергия и промишлено производство, като текстилни фабрики, хранителни фабрики и др.

(2) Гражданско отопление и битова енергия:Пелетите от слама имат висока ефективност на горене, лесни са за съхранение и употреба, безопасни и хигиенични.

(3) Промишлени котли на биомаса:Като основно гориво за промишлени котли, то замества въглищата, мазута и природния газ за решаване на проблемите със замърсяването на околната среда.

9.Снимки

Зелена Земя + Суровини + Карта на частиците
