1. Принципът на работа на оборудването за обработка на пелети от суха слама

Основният принцип на оборудването за обработка на пелети от слама (като машини за пелети от дървесни стърготини) е да преобразува суровината от биомаса в пелетно гориво с висока плътност чрез механично компресиране. Основният процес включва три стъпки: предварителна обработка на суровината (раздробяване и смилане), механично компресиране и обработка на крайния продукт (охлаждане и опаковане). Например, в машина за пелети с пръстеновидна матрица, мотор, свързан към редуктор чрез съединител, задвижва пръстеновидната матрица. Суровината навлиза в зоната на компресия под въздействието на гравитацията, където компресионните ролки изстискват материала в отворите на пръстеновидната матрица. След като пелетите се оформят в матрицата, те се нарязват на пелети с фиксирана дължина от нож.

2. Характеристики на оборудването за обработка на пелети от изсушена сламена биомаса

Пелетизирането е основният процес и дизайнът на оборудването се върти около „използване на естественото свързване на лигнин за осигуряване на плътност на пелетите“: (1) Пръстен пелетизатор: пръстеновидна матрица с дебели стени + притискаща ролка с голям диаметър. Пръстенообразната матрица е изработена от двуслойна устойчива на износване легирана стомана (дебелина на стената 15-20 mm, дебелина на стената на обикновената пръстеновидна матрица 8-12 mm), с високо покритие на отворите на матрицата (Ra≤1.6μm), която може да издържи на силното триене на груби влакна и има експлоатационен живот от 300-500 часа (обикновената пръстеновидна матрица е само 150-200 часа); диаметърът на притискащата ролка е увеличен до 180-220 mm (обикновената притискаща ролка е 120-150 mm), с по-голяма контактна площ и по-равномерна сила на екструдиране, като се избягва локално претоварване и напукване на пръстеновидната матрица. (2) Дизайн без лепило, разчитащ на генериране на топлина чрез триене

Оборудването прецизно контролира разстоянието между ролката и пръстеновидната матрица (0,1-0,3 mm) и скоростта на въртене (200-300r/min), генерирайки висока температура от 60-90°C в отвора на матрицата, което е точно достатъчно, за да омекне лигнина (точката на омекване на лигнина е 50-80°C). Това елиминира необходимостта от изкуствени лепила като нишесте и смола, намалявайки разходите и избягвайки генерирането на вредни газове (като формалдехид) по време на горене.

3. Сценарии на приложение на оборудване за обработка на пелети от изсушена сламена биомаса

1. Производство на енергия от биомаса

Това е основният сценарий на приложение на оборудването, като готовите пелети се използват предимно като чисто гориво.

Гориво за промишлени котли: Това гориво се използва за захранване на котли в текстилни фабрики, химически заводи, хранително-вкусови предприятия и други индустрии, като заменя традиционните въглища и намалява въглеродните емисии, като същевременно спазва политиките за опазване на околната среда.

Жилищно отопление/готвене: В селските райони на Северен Китай или в райони с централизирано отопление, пелетите се използват като гориво за стенни котли и печки на биомаса, като предлагат по-чисто изгаряне и по-висока топлинна ефективност от насипните въглища.

Производство на електроенергия: Това гориво осигурява стандартизирано гориво за електроцентрали на биомаса, характеризиращо се с висока плътност на пелетите и стабилно изгаряне, осигуряващо непрекъсната и ефективна работа на генераторните комплекти.

2. Фураж за добитък: Сухите пелети от слама се преработват във фураж, съобразен с конкретните региони и нуждите на добитъка.

Храна за преживни животни: Царевични стъбла, пшенична слама и други материали могат да бъдат натрошени и пелетизирани, за да се образува основна храна за преживни животни като говеда и овце. Формата на пелети улеснява съхранението и храненето, като при необходимост могат да се добавят хранителни вещества. Оборудване за поддръжка на инсталации за преработка на фураж: Големите фуражни заводи го използват като оборудване за обработка на суровини, за да превърнат сламата в пелети от фуражни суровини, които след това се смесват с други съставки, за да направят пълноценен фураж.

2.Снимки

Линията за изсушена слама TONY Brand 80-100 TPH може да преработва изсушена слама и различни материали от биомаса, свързани със селскостопански отпадъци, в пелети от биомаса. Преработката на слама в пелети от биомаса има широк спектър от приложения. Като гориво: горивото от пелети от слама може да се използва като котелно гориво за електроцентрали, промишлени котли, гражданско отопление и други области. Неговата калоричност е подобна на въглищата, но цената е по-ниска, а процесът на изгаряне произвежда по-малко замърсители, е по-екологично гориво. Като фураж: Пелетите от слама, обработени чрез машинна обработка на пелети от слама, могат да се използват като фураж за добитък. Този метод може да използва пълноценно сламата от реколтата, да намали разходите за фураж и също така да помогне за решаването на проблема с изхвърлянето на сламата. Тези употреби могат не само да използват ефективно селскостопанските отпадъци, да намалят замърсяването на околната среда, но също така да създадат икономически ползи и да насърчат устойчивото развитие на селското стопанство.

1. Капацитет: 80-100 тона/час

2. Суровини: Изсушена слама, включително изсушена царевична слама, изсушена пшенична слама, изсушена памучна слама, изсушена ленена слама, изсушена слама от цвекло и друга селскостопанска слама

3. Влага: около 10-15%

4. Приложение: Всички видове материали за биомаса, подходящи за производство на пелети.

Подходящи клиенти: компании за зелена енергия, селскостопански кооперации и дребномащабни селски преработвателни единици, които имат лесен достъп до слама и свързани селскостопански остатъци.

5. Пазари на готово пелети: големи електроцентрали, битови отоплителни системи в селски и крайградски райони, промишлени отоплителни съоръжения в селските промишления, базирани в селските райони, приложенията за горене на топлинното изгаряне в местните производствени единици, отоплителните системи в селските училища и читалищата, котлите в малки селски предприятия и стойки в селските образователни институции.

3.Снимки

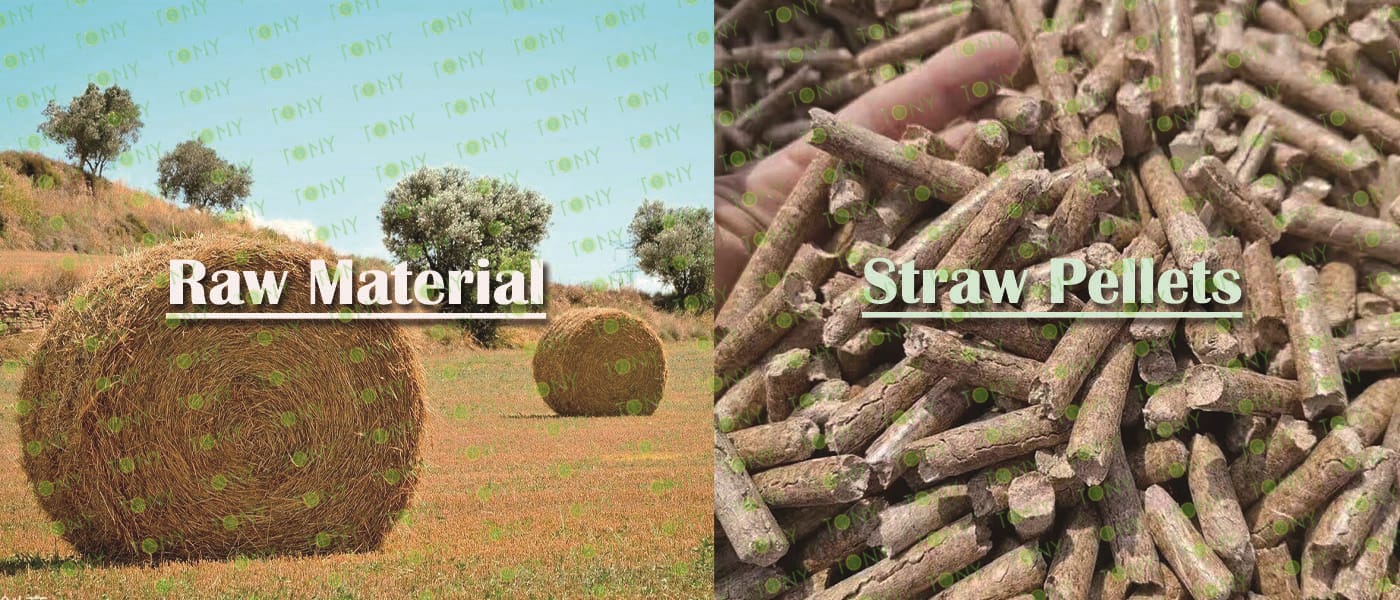

Снимки на суровини-завършен продукт

1. Име на проекта: производствена линия на сушена слама

2. Суровина: бали от изсушена слама

3. Съдържание на влага в суровината: 10-15%

4. Капацитет: 80-100 TPH

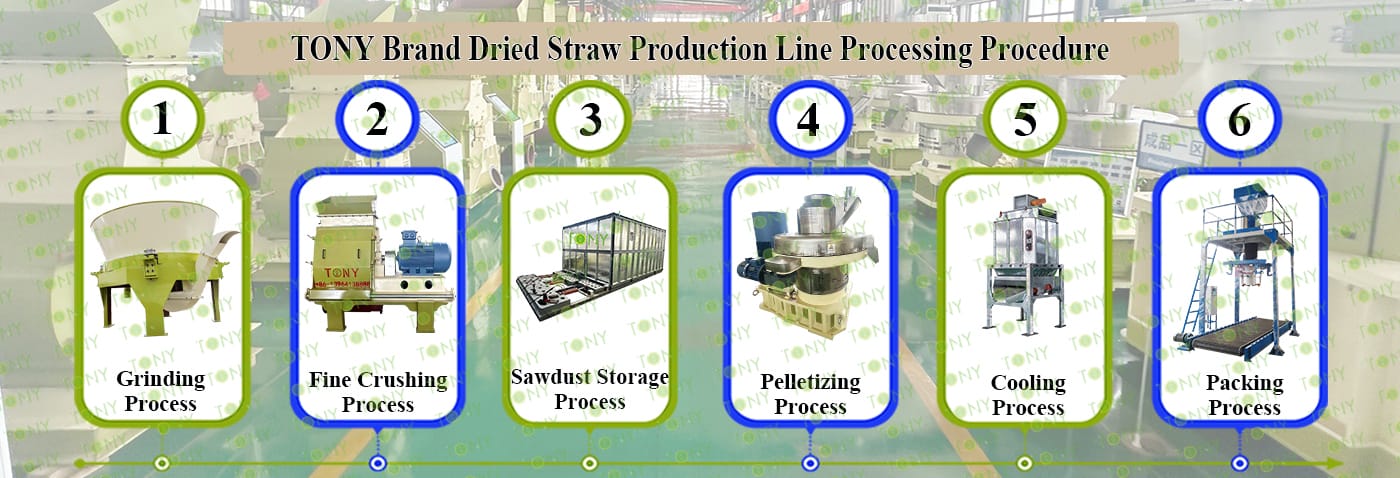

5. Процес: Процес на смилане - Процес на фино раздробяване - Процес на съхранение на сламен прах - Процес на пелетизиране - Процес на охлаждане - Процес на опаковане

6. Основно оборудване: сламорезачка -TPX3500-250kw, ефективна чукова мелница - TFD1600-500kw, голям хидравличен силоз за съхранение TONY, машина за пелети TONY-TYJ860-III-280kw, охладител за поцинковани пелети, машина за пакетиране на тонове и лентови транспортьори

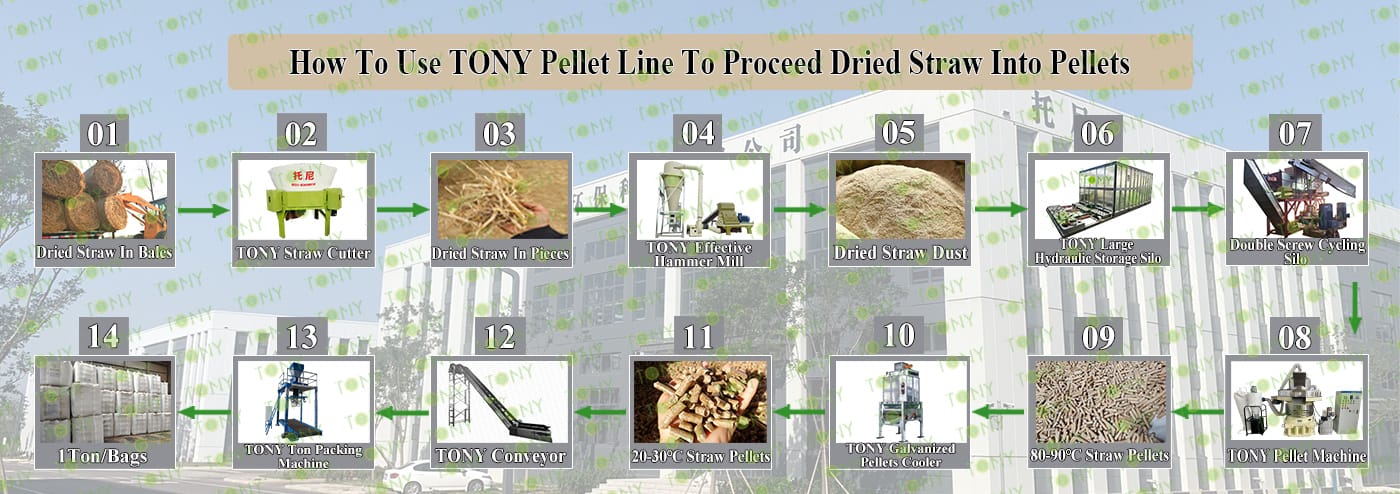

Блок-схема 1

Диаграма 2

5.Снимки

Суровини + диаграма на частиците

Диаграма частица + машина

5.1 Снимки

Чертеж на машина за ротационно рязане с чертеж на суровини и завършен продукт

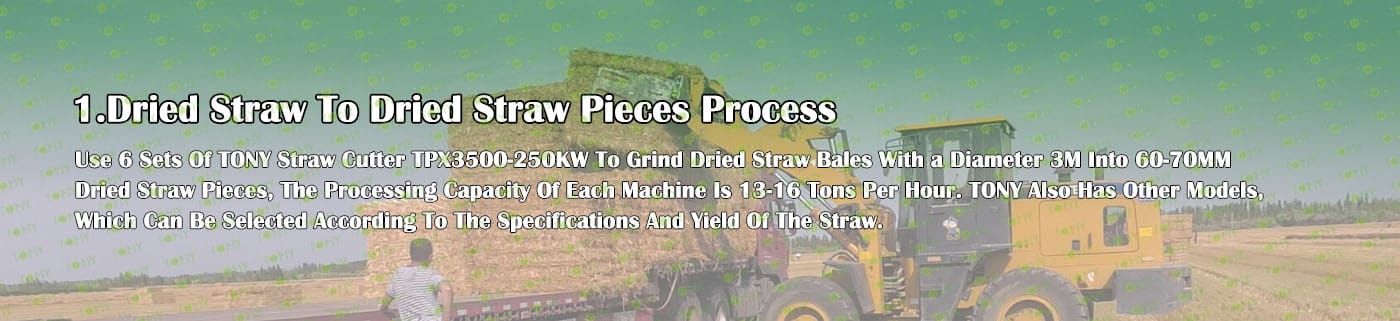

1. Процес на бдителност

A. Процесът се използва главно за смилане на изсушена слама с диаметър до 3 м на парчета изсушена слама. Ротационният режим на рязане на външната верига на зъбното колело, ротационното режещо роторно острие е остро, а типовете остриета са различни, които могат да се въртят, за да се режат различни бали слама с различни диаметри, различни дебелини, различни дължини и различно съдържание на вода

Сламорезачка на марката B.TONY TPX3500-250kw модели *6 комплекта

C.Капацитет: 13-16 тона/час/комплект

Основни части:

(1) Новата сламорезачка на Тони

(2) Увеличен грамофон

(3) Ротационна режеща система

(4) Задвижваща система

(5) Електрически шкаф.

5.2 Снимки

Високоефективна трошачка с диаграма на дървени стърготини

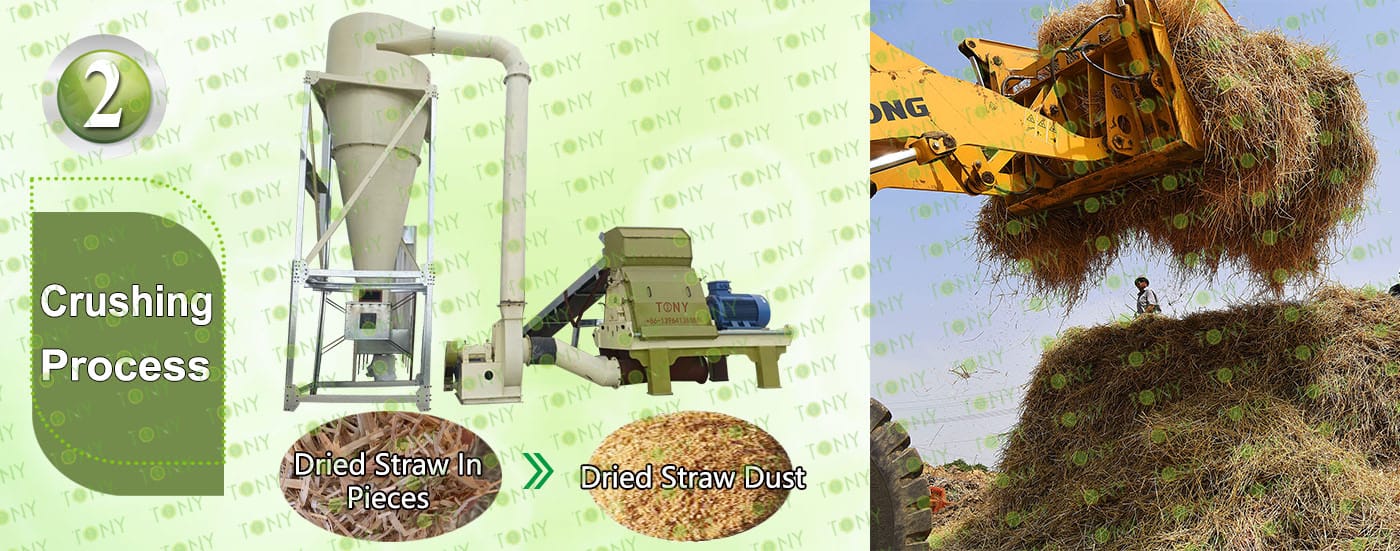

2. Процес на раздробяване

А. Процесът се използва главно за смачкане на 60-70 мм изсушени парчета от слама в 8-14 мм изсушен сламен прах.

B.TONY ефективна чукова мелница TFD1600-500kw *6 комплекта.

C. Капацитет: 80-100 тона/час.

Основни части:

(1) Ефективна чукова мелница TONY

(2) Колекционер на поцинковане на прах.

(3) вентилатор за конвектиране на дървени стърготини.

(4) Циклон с въздушен алек.

(5) Електрически шкаф.

5.3 Снимки

Голям хидравличен силоз

3. Процес на съхранение на прах от слама:

A. Този процес се използва главно за съхранение на праха от слама, който излиза от чуковата мелница. Това е хидравличен галванизиран силоз за съхранение, който е по-стабилен и прахът от слама в него не е лесно да бъде блокиран.

Голям хидравличен силоз за съхранение на марката B.TONY за съхранение на праха от слама, който излиза от чуковата мелница. Този процес може да бъде по избор от клиента. Ако клиентът не избере контейнера за съхранение, той може да съхранява дървените стърготини директно на земята, което може да изисква малко труд.

Основни части:

(1)Новият голям хидравличен силоз за съхранение на TONY.

(2) С винтове вътре в контейнера за съхранение, за да се предотврати блокиране на прах от слама.

5.4 Снимки

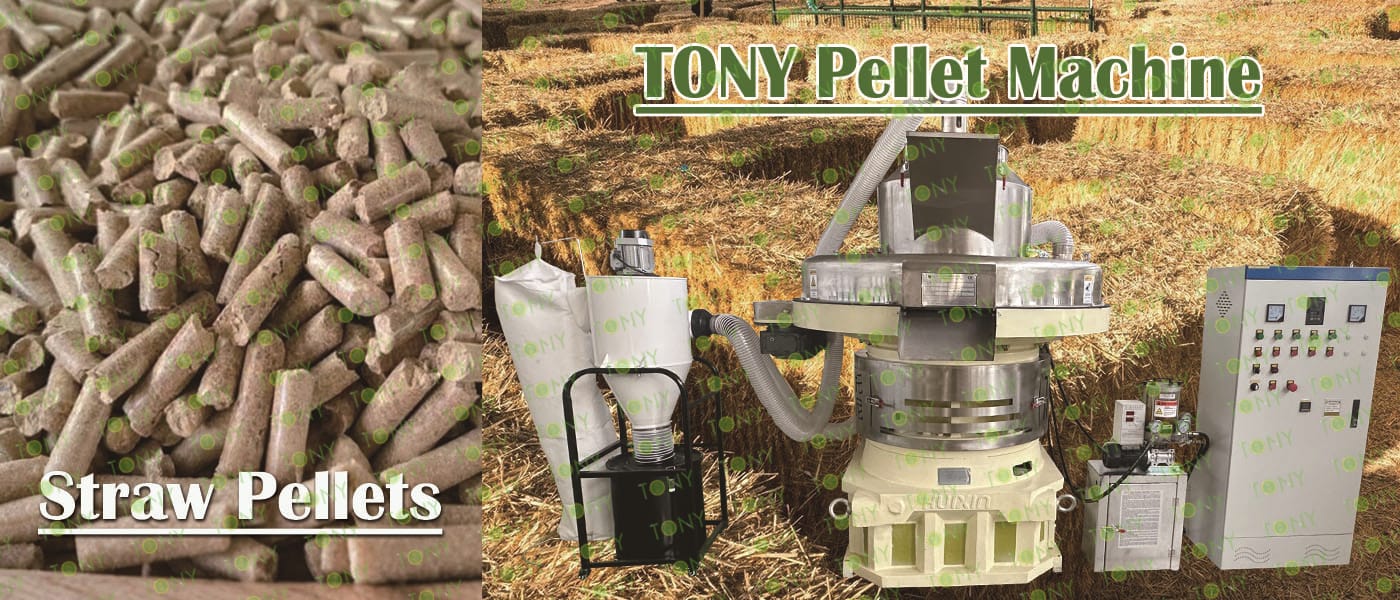

Комплект машина за пелети от четири части със суровини, схема за пелети

4. ПОЛЕТИЗАЦИЯ:

A. Този процес се използва главно за продукти с пелети с φ6-8mm.

Машина за пелети с вертикален пръстен на марката B.TONY TYJ860-Ⅲ-280kw *20 комплекта

C. Капацитет: 80-100 тона/час.

Силозът за циклиране с двоен винт D. се добавя над машината за пелети, което има предимствата на спестяване на място, спестяване на труд, интелигентно контролиране на скоростта на подаване, не е лесно да се блокира материала и подобряване на ефективността на производството.

Основни части:

(1) Нова машина за пелети с вертикален пръстен на TONY.

(2) Циклони и чанти Колектори за прах.

(3) Автоматична система за смазване на лагерите.

(4) Електрически шкафове.

За повече подробности и информация за оборудването можете да се свържете с ТОНИ

5.5 Снимки

Галванизиран охладител + диаграма на частиците

5. Процес на охлаждане:

А. Този процес се използва главно за охлаждане на пелети от 80-90 ℃ до 20-30 ℃

Поцинкован охладител за пелети с марка B.TONY*6 комплекта

C.Капацитет: 80-100 тона/час.

Основни части:

(1) Новият охладителен сепаратор за поцинковани пелети на TONY с вибриращо сито.

(2) Циклони и чанти Колектори за прах.

(3) вентилатор.

(4) Свържете тръбите.

5.6 Снимки

Тон чартърни снимки

6. Процес на опаковане:

A. Този процес се използва главно за опаковане на пелети в 1 тон/торби.

Машина за опаковане на тонове марка B.TONY*6 комплекта

C.Капацитет: 80-100 тона/час

Основни части:

(1) Машина за опаковане на тонове TONY

(2) Система за измерване на електронна платформа

(3) Автоматични функции за корекция на тара, нула и спад

(4) Системата за хранене включва бързи, средни и бавни скорости на подаване, за да гарантира точност на измерване

6.Снимки

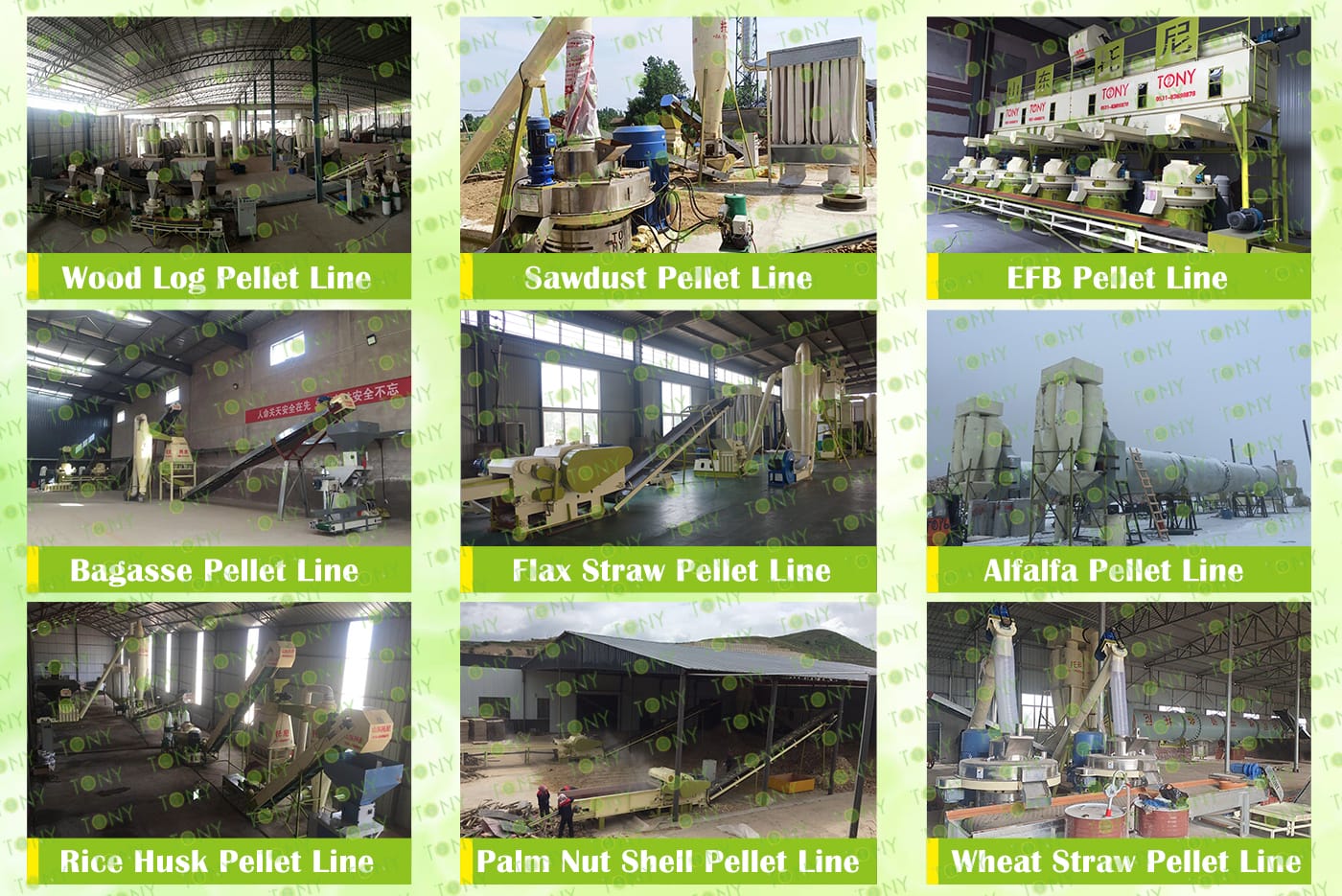

Диаграма на производствения случай на клиента

7.Снимки

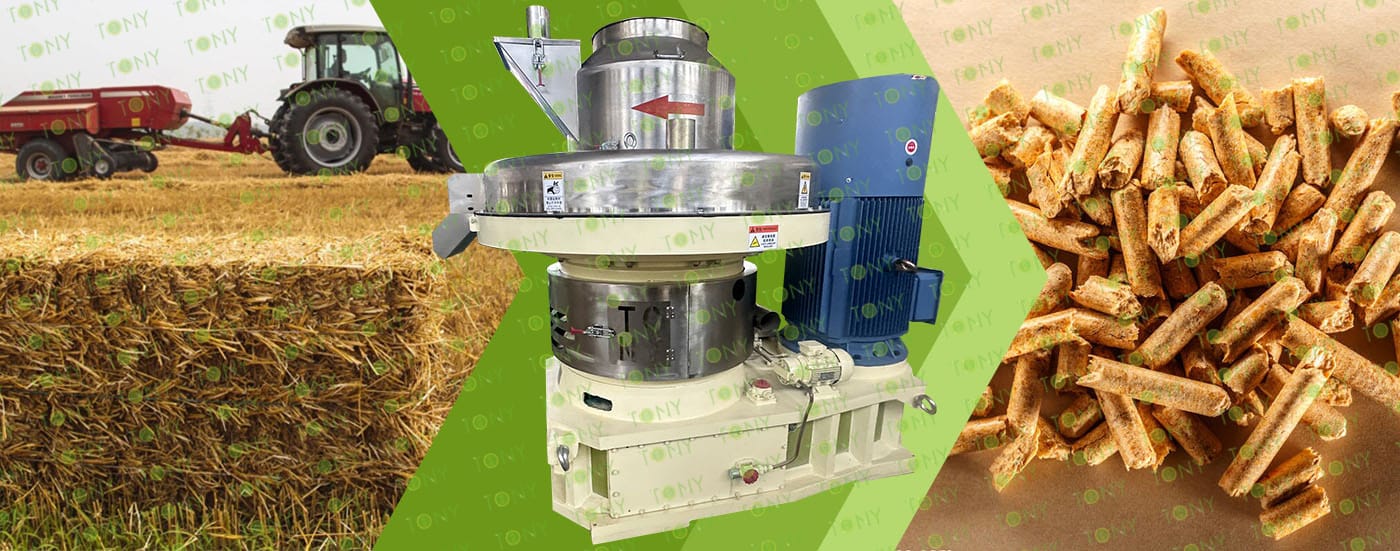

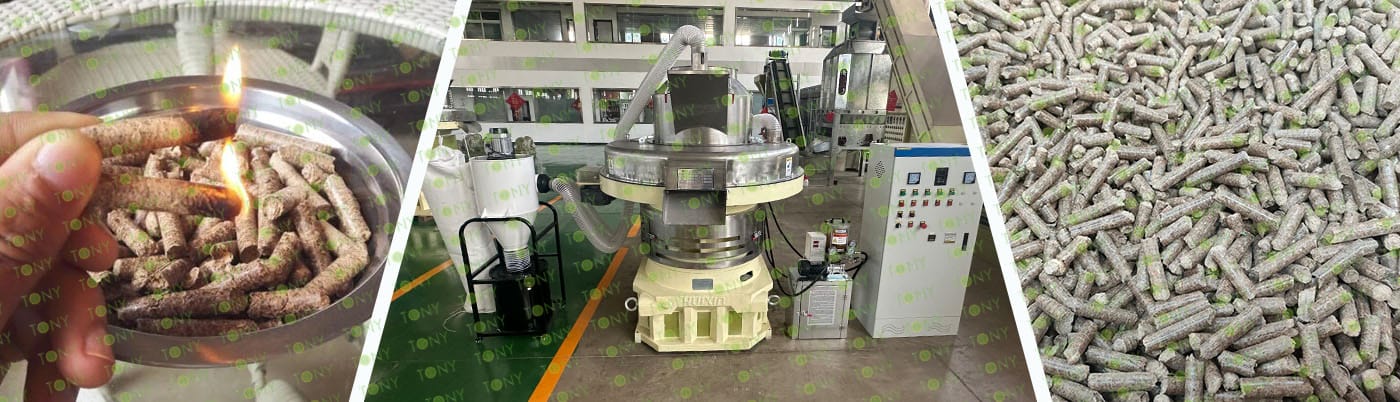

Фигура Пелетна машина за бали слама + пелети

В основата на този проект е да се отговори на дисбаланса между предлагането и търсенето между трудността при обработката на слама и голямото търсене на чисто гориво. В сравнение с други предприемачески проекти, той предлага следните предимства:

1. Предимства на суровините:

Сухата слама е широко разпространена на изключително ниска цена, предимно от райони за производство на царевица, пшеница и ориз. Изкупната цена е ниска, а в някои райони дори се предлага безплатно (фермерите трябва да преработят сламата и са готови да я продадат на ниска цена). Снабдяването със суровини е стабилно и не се влияе от колебанията на международния пазар.

2. Пазарни предимства:

Търсенето надолу по веригата е стабилно и продължава да расте. От една страна, политиката на „въглища към биомаса“ в селските райони на северен Китай стимулира търсенето на жилищно отопление. От друга страна, индустриалните котли (като тези в хранително-вкусовите и текстилните фабрики) трябва да заменят въглищата, за да отговарят на стандартите за емисии, което прави пелетите от биомаса предпочитан избор.

8.Снимки

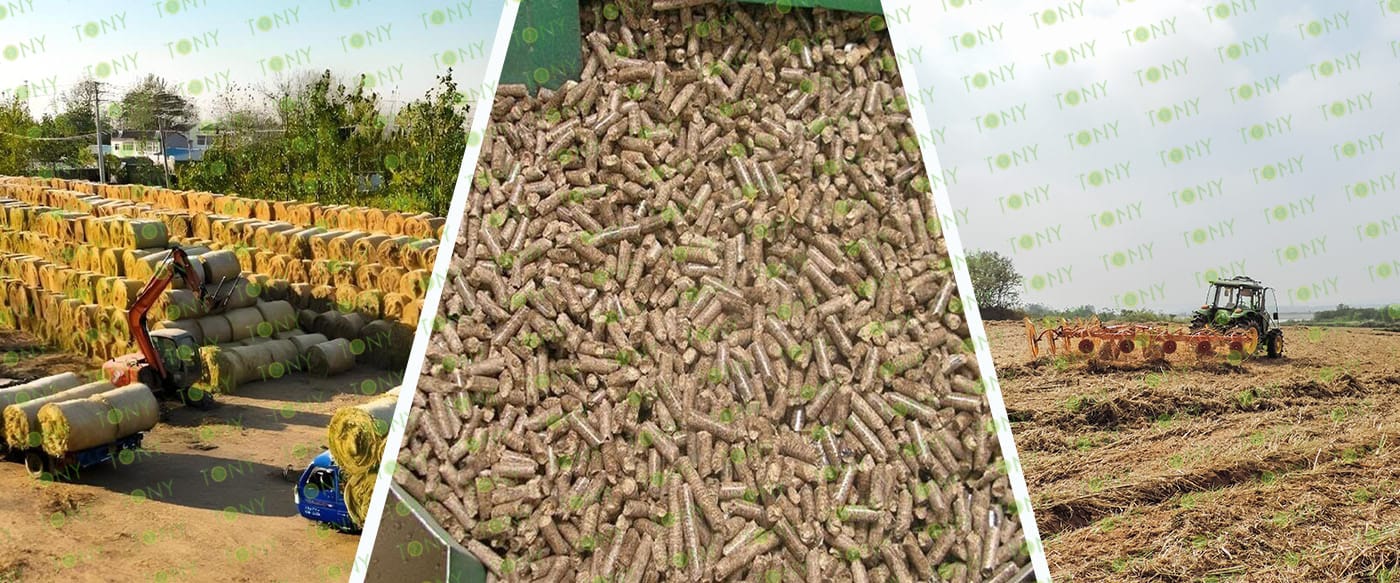

Карта на слама плюс карта на частици

1. Екологично чист и рециклируем:

Суровината е суха селскостопанска отпадъчна слама, като се избягва замърсяването на въздуха, причинено от изгаряне на слама. По време на горенето не се използват химически добавки (разчита на собствен лигнин за свързване), което води до много по-ниски емисии на серен диоксид и прах от въглищата. Пепелта съдържа калий, калций и други елементи, което й позволява директно да бъде върната на полето като органичен тор, завършвайки екологичния цикъл „суровина – енергия – тор“.

2. Удобно съхранение и транспортиране:

Плътността на насипната суха слама е само 50-80 kg/m³, но след като се пелетизира, плътността нараства до 1100-1300 kg/m³, което значително намалява обема и спестява място за съхранение. Пелетите са с правилна форма, обезпрашени и не се разпръскват. Те могат да се транспортират с обикновени камиони, което намалява транспортните разходи с над 70% в сравнение с насипната слама. Те също така са съвместими с оборудване за автоматизирано захранване (като котли и пещи за биомаса).

3. Силна икономическа ефективност и широко приложение:

Цената на суровината е изключително ниска, а единичната цена на топлина е по-ниска от тази на природния газ, втечнения газ и други енергийни източници. Той е много привлекателен за сценарии като гражданско отопление, промишлени котли (фабрики за храни, текстилни фабрики) и производство на енергия от биомаса. Пазарното търсене е твърдо и стабилно.

9.Снимки

Зелена Земя + Суровини + Карта на частиците
