Кратко въведение в проекта:

1. Продукт: Линия за пелети от сушена слама

2.Капацитет: 14-15T/час

3.TONY марка 14-15 тона /час изсушена слама пелети процес на проекта

4. Основна машина: сламорезачка, чукова мелница, машина за пелети TONY TYJ760-Ⅲ-185KW, охладител за пелети, опаковъчна машина и лентови транспортьори

5. Обща мощност: около 1950 гKW

6.Необходима област: Около  ㎡  L: M  W: M  H: M

Оформление на проекта за клиента:

3D фигура 3

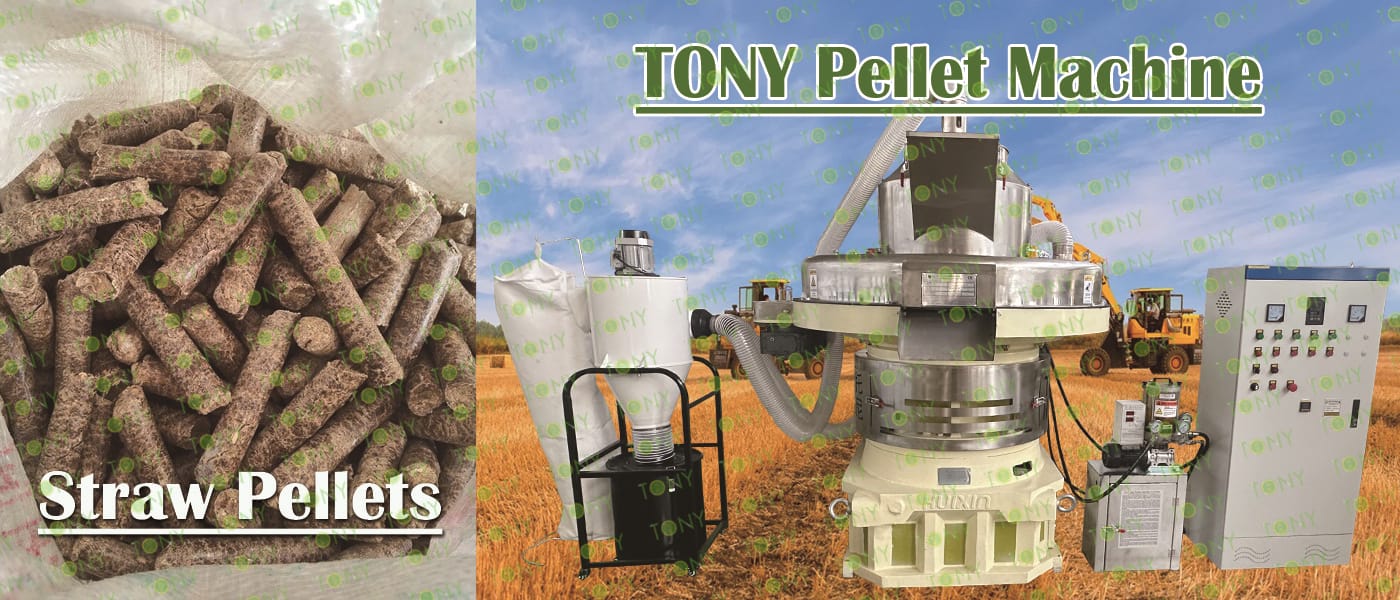

Снимки на суровини + снимки на машина за пелети

1. Принципът на работа на оборудването за обработка на пелети от изсушена слама от биомаса

Основният принцип на оборудването за обработка на пелети от изсушена сламена биомаса е да преобразува суха слама с ниска влажност в лесно за съхранение твърдо пелетно гориво с висока плътност чрез предварителна обработка на суровината и формоване чрез екструдиране под високо налягане. Основната разлика е, че не изисква сложен процес на сушене в сравнение с оборудването за мокра слама.

2. Характеристики на оборудването за обработка на пелети от изсушена сламена биомаса

(1) Вертикално подаване и центробежно разпределение:Дизайнът с вертикално подаване се използва във връзка с въртящо се притискащо колело, за да се постигне равномерно разпределение на материала и пълно пелетизиране в една стъпка.

(2) Дизайнът с двойна форма намалява разходите и повишава ефективността:Формата е разделена на два слоя, горен и долен, и може да се използва и в двете посоки, подобрявайки използването на оборудването и намалявайки производствените разходи.

(3) Пръстенообразна форма и вертикална структура:Пръстенообразната форма е комбинирана с вертикално разположение, за да се подобри разсейването на топлината и да се предотврати прегряването на материала да повлияе на качеството на формоване.

(4) Консумация на енергия и оптимизиране на работата:Отделна система за смазване: Оборудван с устройство за непрекъснато автоматично смазване, намалява времето за поддръжка и удължава живота на оборудването.

(5) Предаване с ниска енергия:Оборудването използва зъбно предаване, което повишава ефективността с около 20% и намалява шума.

3. Сценарии на приложение на оборудване за обработка на пелети от изсушена сламена биомаса

(1) Гориво за промишлени котли:Парните котли и пещите с горещ въздух в индустрии като преработка на храни, текстил, строителни материали и химикали могат директно да използват пелети вместо въглища или природен газ. Пелетите имат ефективност на изгаряне от над 85% (30% по-висока от насипната слама), а емисиите на серен диоксид са само 1/10 от въглищата. Това може да помогне на компаниите да намалят разходите за енергия (40% по-ниски от природния газ), като същевременно отговарят на изискванията за емисии в околната среда.

(2)Газификация на биомаса за производство на електроенергия/отопление:Някои големи промишлени предприятия ще бъдат оборудвани с оборудване за газификация на биомаса, за да газифицират пелети от суха слама за производство на електроенергия или за генериране на високотемпературен газ за осигуряване на електричество и топлина за производствените цехове, образувайки „енергийно самодостатъчен“ модел. Това е особено подходящо за райони с богати ресурси от слама.

2.Снимки

Линията за изсушена слама TONY Brand 14-15TPH може да преработва изсушена слама и различни материали от биомаса, свързани със селскостопански отпадъци, в пелети от биомаса. Преработката на слама в пелети от биомаса има широк спектър от приложения. Като гориво: горивото от пелети от слама може да се използва като котелно гориво за електроцентрали, промишлени котли, гражданско отопление и други области. Неговата калоричност е подобна на въглищата, но цената е по-ниска, а процесът на изгаряне произвежда по-малко замърсители, е по-екологично гориво. Като фураж: Пелетите от слама, обработени чрез машинна обработка на пелети от слама, могат да се използват като фураж за добитък. Този метод може да използва пълноценно сламата от реколтата, да намали разходите за фураж и също така да помогне за решаването на проблема с изхвърлянето на сламата. Тези употреби могат не само да използват ефективно селскостопанските отпадъци, да намалят замърсяването на околната среда, но също така да създадат икономически ползи и да насърчат устойчивото развитие на селското стопанство.

1. Капацитет: 14-15 тона/час

2. Суровини: Изсушена слама, включително изсушена царевична слама, изсушена пшенична слама, изсушена памучна слама, изсушена ленена слама, изсушена слама от цвекло и друга селскостопанска слама

3. Влага: около 10-15%

4. Приложение: Всички видове материали за биомаса, подходящи за производство на пелети.

Подходящи клиенти: компании за зелена енергия, селскостопански кооперации и дребномащабни селски преработвателни единици, които имат лесен достъп до слама и свързани селскостопански остатъци.

5. Пазари на готово пелети: големи електроцентрали, битови отоплителни системи в селски и крайградски райони, промишлени отоплителни съоръжения в селските промишления, базирани в селските райони, приложенията за горене на топлинното изгаряне в местните производствени единици, отоплителните системи в селските училища и читалищата, котлите в малки селски предприятия и стойки в селските образователни институции.

3.Снимки

снимка

Снимки на суровини-завършен продукт

1. Име на проекта: производствена линия на сушена слама

2. Суровина: бали от изсушена слама

3. Съдържание на влага в суровината: 10-15%

4. Капацитет: 14-15TPH

5. Процес: Процес на смилане - Процес на фино раздробяване - Процес на гранулиране - Процес на охлаждане - Процес на опаковане

6. Основно оборудване: сламорезачка -TPX2500-132KW, ефективна чукова мелница - TFD85*220-220KW, машина за пелети TONY-TYJ760-III-185KW, охладител за поцинковани пелети, машина за пакетиране на тонове и лентови транспортьори

4.Снимки

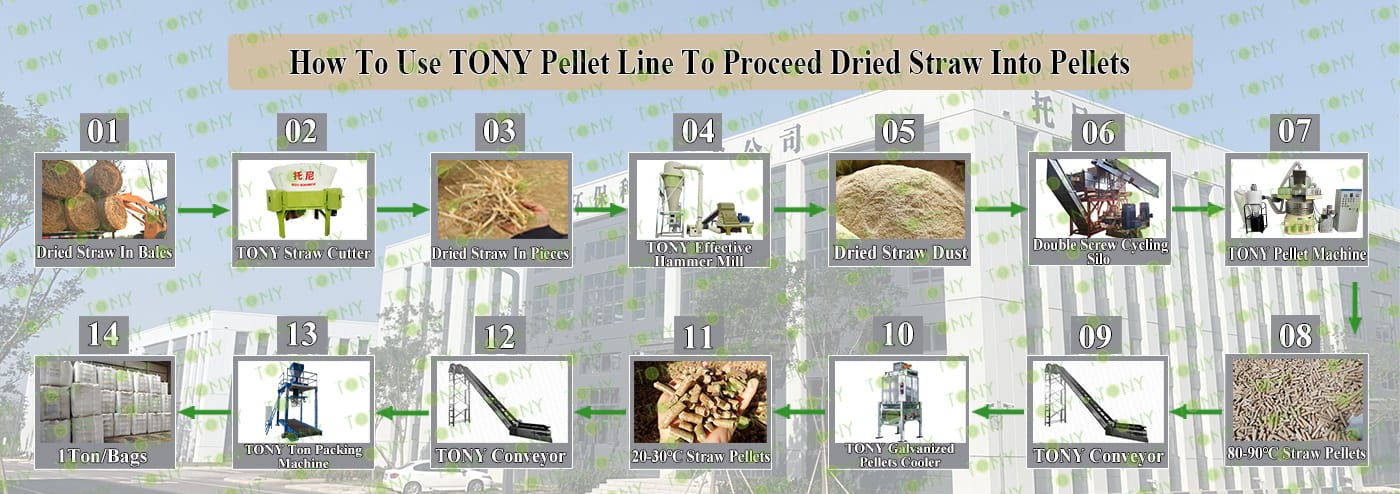

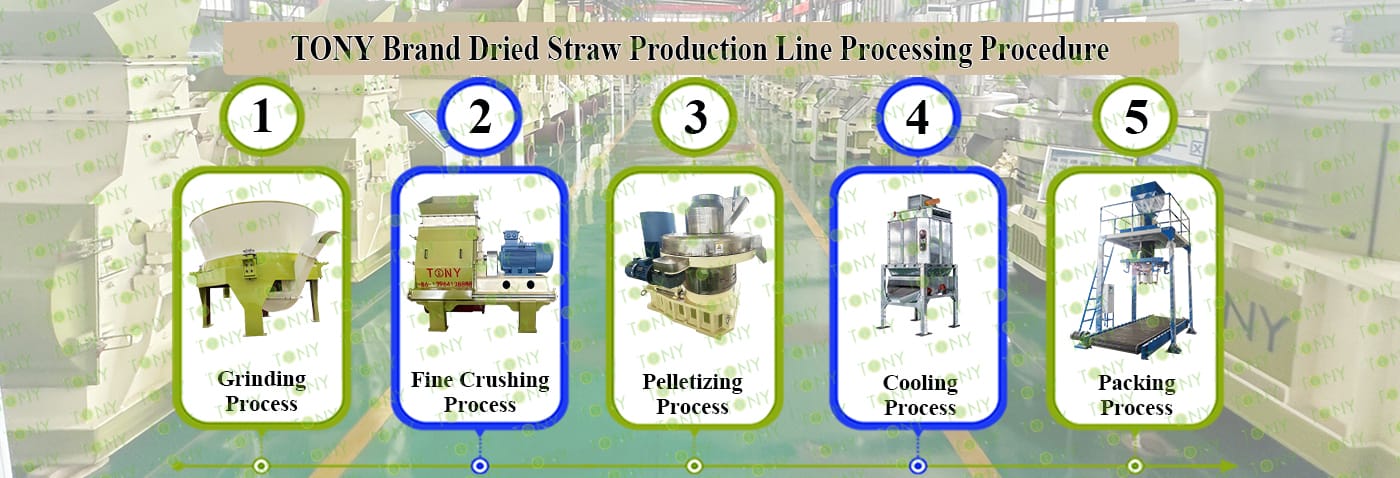

Блок-схема 1

диаграма на потока.

5.Снимки

Суровини + диаграма на частиците

Диаграма частица + машина

3D фигура Фигура 1-дължина и ширина

3D Фигура Фигура 2-Висока

3D фигура Фигура 3

5.1 Снимки

Диаграма на машина за ротационно рязане TPX2500-132kw

Със снимки на суровини-завършен продукт

1. Процес на смилане:

A. Процесът се използва главно за смилане на изсушена слама с диаметър до 2,2 м на парчета изсушена слама. Ротационният режим на рязане на външната верига на зъбното колело, ротационното режещо роторно острие е остро, а типовете остриета са различни, които могат да се въртят, за да се режат различни бали слама с различни диаметри, различни дебелини, различни дължини и различно съдържание на вода

Сламорезачка на марката B.TONY TPX2500-132KW модели *3 комплекта

C. Капацитет: 4,5-5 тона/час/комплект

Основни части:

(1) Новата сламорезачка на Тони

(2) Увеличен грамофон

(3) Ротационна режеща система

(4) Задвижваща система

(5) Електрически шкаф.

5.2 Снимки

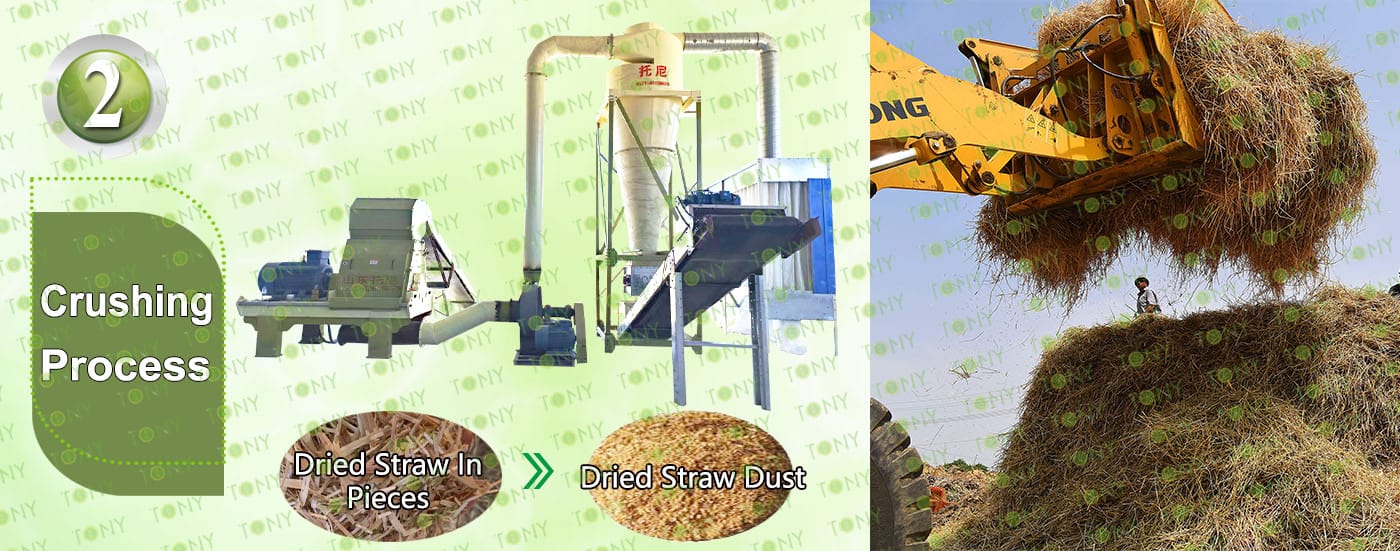

Високоефективна трошачка

Диаграма на лентови стърготини

2. Фин Процес на смачкване:

А. Процесът се използва главно за смачкане на 60-70 мм изсушени парчета от слама в 8-14 мм изсушен сламен прах.

B.TONY ефективна чукова мелница TFD85*220-220KW *2 комплекта.

C. Капацитет: 14-15 тона/час.

Основни части:

(1) Ефективна чукова мелница TONY

(2) Колекционер на поцинковане на прах.

(3) вентилатор за конвектиране на дървени стърготини.

(4) Циклон с въздушен алек.

(5) Електрически шкаф.

5.3 Снимки

Комплект машина за пелети от четири части със суровини, схема за пелети

3. Проективиращ процес:

A. Този процес се използва главно за продукти с пелети с φ6-8mm.

Машина за пелети с вертикален пръстен на марката B.TONY TYJ760-Ⅲ-185KW *5 комплекта

C. Капацитет: 14-15 тона/час.

Силозът за циклиране с двоен винт D. се добавя над машината за пелети, което има предимствата на спестяване на място, спестяване на труд, интелигентно контролиране на скоростта на подаване, не е лесно да се блокира материала и подобряване на ефективността на производството.

Основни части:

(1) Нова машина за пелети с вертикален пръстен на TONY.

(2) Циклони и чанти Колектори за прах.

(3) Автоматична система за смазване на лагерите.

(4) Електрически шкафове.

За повече подробности и информация за оборудването можете да се свържете с ТОНИ

5.4 Снимки

Галванизиран охладител + диаграма на частиците

4. Процес на охлаждане:

А. Този процес се използва главно за охлаждане на пелети от 80-90 ℃ до 20-30 ℃

Поцинкован охладител за пелети марка B.TONY*1 комплект

C. Капацитет: 14-15 тона/час.

Основни части:

(1) Новият охладителен сепаратор за поцинковани пелети на TONY с вибриращо сито.

(2) Циклони и чанти Колектори за прах.

(3) вентилатор.

(4) Свържете тръбите.

5.5 Снимки

Тон чартърен полет

5. Процес на опаковане:

A. Този процес се използва главно за опаковане на пелети в 1 тон/торби.

Машина за опаковане на тонове марка B.TONY*1 комплект

C. Капацитет: 14-15 тона/час

Основни части:

(1) Машина за опаковане на тонове TONY

(2) Система за измерване на електронна платформа

(3) Автоматични функции за корекция на тара, нула и спад

(4) Системата за хранене включва бързи, средни и бавни скорости на подаване, за да гарантира точност на измерване

6.Снимки

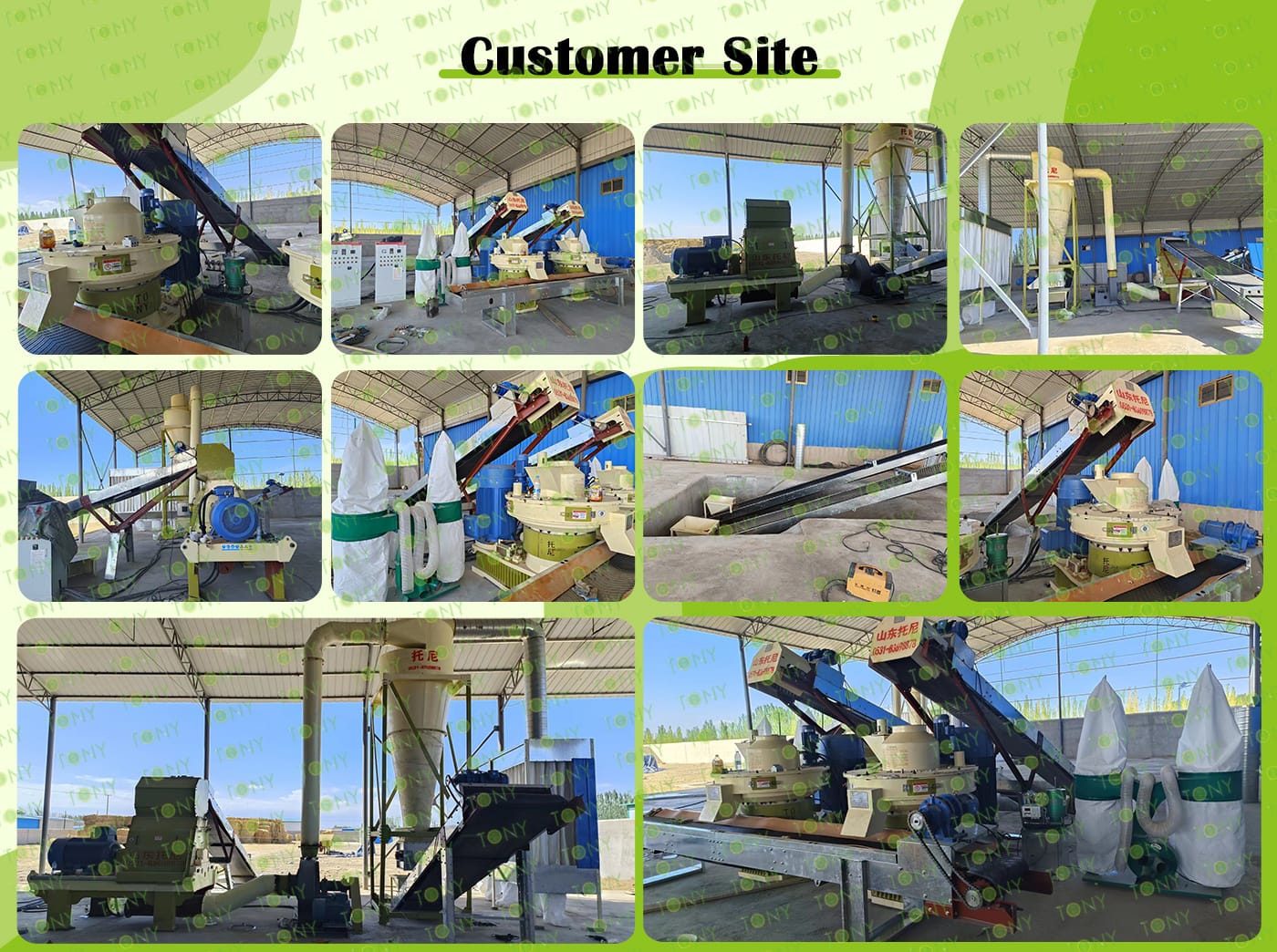

Диаграма на производствения случай на клиента

7.Снимки

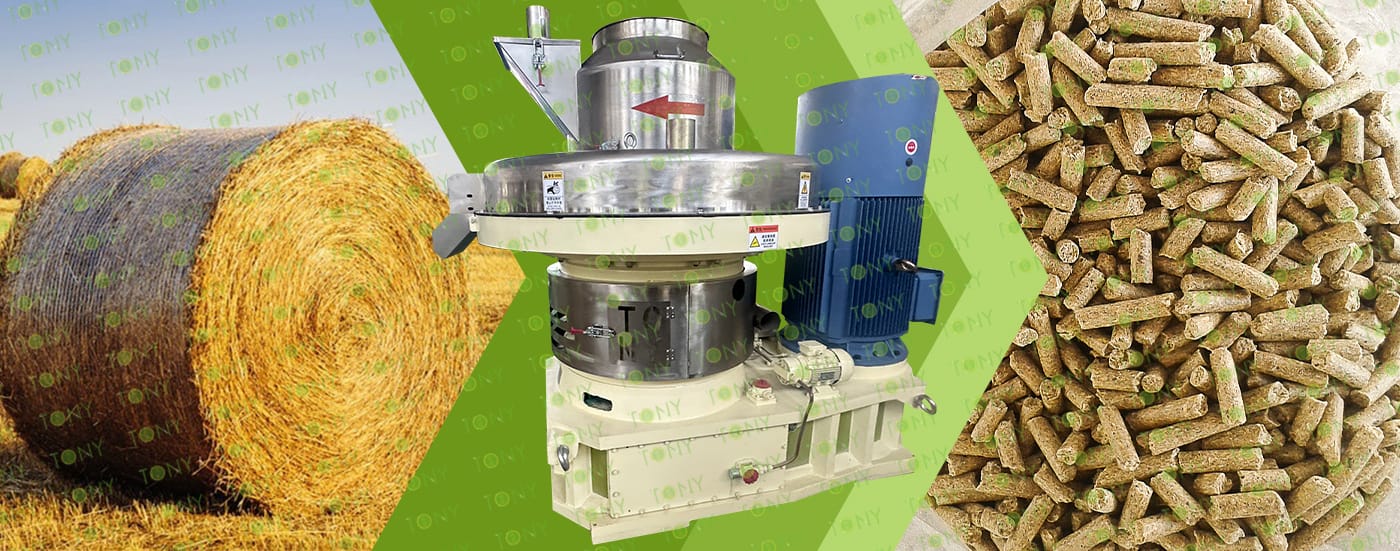

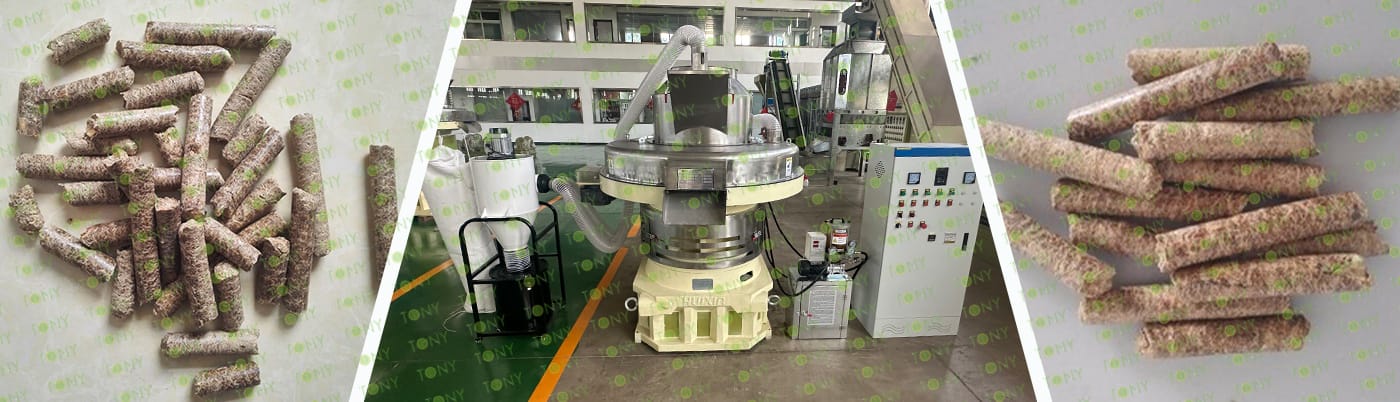

Фигура Пелетна машина за бали слама + пелети

Значението на проекта за преработка на суха слама в пелети от биомаса

1. Околна среда:

Решаване на проблема с изгарянето на слама и принос към целите на "двоен въглерод".Проектът се занимава с проблемите на околната среда при изхвърлянето на селскостопански отпадъци при източника, с пряко въздействие върху екологичната защита

2.Ресурс:

Трансформиране на „отпадъка“ в „съкровище“, повишаване на стойността на ресурсите от слама.Проектът преодолява дилемата сухата слама да бъде „с ниска стойност и трудна за използване“, постигайки ефективно рециклиране на селскостопански ресурси

3.Икономически:

Стимулиране на заетостта и растежа на доходите в селските райони, съживяване на регионалната икономика.Вкоренен в селските райони, проектът може директно да стимулира растежа на доходите на фермерите и индустриалното развитие на селските райони, със значителни икономически и социални ползи

4. Социални:

Подобряване на енергийната структура на селските райони и подобряване на качеството на живот.Проектът променя традиционните навици за потребление на енергия в селските райони в края на потреблението на енергия, като води до директни подобрения в поминъка на хората.

8.Снимки

Карта на слама плюс карта на частици

1. Решаване на проблема с изгарянето на слама:

Преработката на предишна замърсяваща слама (приблизително 200 милиона тона се изгарят годишно в моята страна) в пелети намалява емисиите на PM2,5 и серен диоксид с над 90%, подобрявайки регионалното качество на въздуха и избягвайки риска от екологични санкции.

2. Свойства за възобновяема енергия:

Като източник на енергия от биомаса, въглеродният диоксид, освободен по време на горенето, участва във „въглеродния цикъл“ (сламата абсорбира CO₂ по време на растежа и освобождава CO₂ по време на горенето). Тази технология може да замени изкопаемите горива като въглища и природен газ, допринасяйки за целите за „двоен въглерод“. Освен това суровината е селскостопански отпадък, което елиминира необходимостта от допълнителна обработваема земя.

3. Обръщение на ресурси с пълна верига:

Пелетите, произведени по време на производството, могат да бъдат рециклирани, а пепелта от изгаряне/захранване може да се използва като органичен тор, завършвайки цикъла "слама - пелети - пепел - тор". Това постига степен на използване на ресурсите от над 95% и елиминира отпадъците.

9.Снимки

Зелена Земя + Суровини + Карта на частиците

10.Снимки

11.Снимки

Фирмена сертификационна схема
